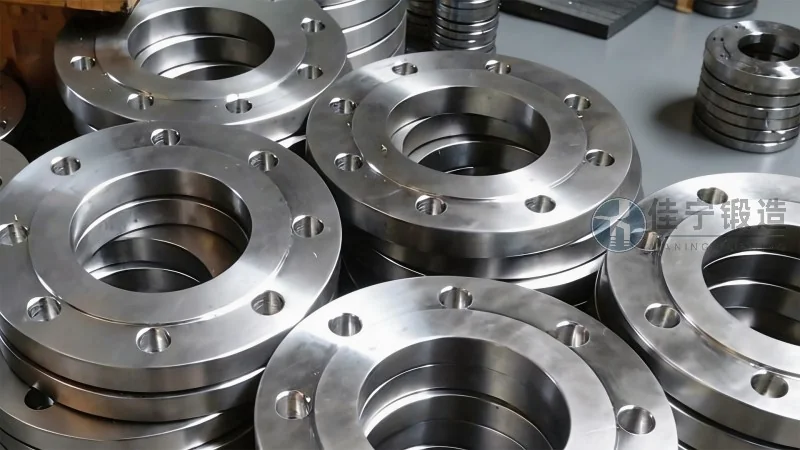

Einführung in 22053-Flanschschmiedeteile, Vorteile von 22053-Flanschschmiedeteilen, Eigenschaften von 22053-Flanschschmiedeteilen

Die moderne Industrie stellt hohe Anforderungen an die Zuverlässigkeit und Langlebigkeit von Verbindungselementen. Insbesondere in anspruchsvollen Umgebungen wie der chemischen Verarbeitung, der Meerestechnik oder der petrochemischen Industrie sind Standardlösungen oft nicht ausreichend. Hier kommen die 22053-Flanschschmiedeteile ins Spiel. Diese speziellen Schmiedekomponenten vereinen die hervorragende Korrosionsbeständigkeit des Duplex-Edelstahls 22053 (Werkstoff-Nr. 1.4462) mit den mechanischen Vorteilen eines präzisionsgeschmiedeten Flansches. Sie bieten eine ideale Kombination aus hoher Festigkeit, ausgezeichneter Schweißeignung und Beständigkeit gegen Spannungsrisskorrosion. In diesem Beitrag geben wir eine umfassende Einführung in die Welt der 22053-Flanschschmiedeteile, erläutern ihre spezifischen Vorteile und analysieren ihre wichtigsten Eigenschaften. Unser Ziel ist es, Ingenieuren, Einkäufern und Technikern eine fundierte Entscheidungsgrundlage zu bieten, denn die Wahl des richtigen Flanschmaterials kann über die Betriebssicherheit und die Lebensdauer einer gesamten Anlage entscheiden. Jianing Schmiede hat sich auf die Herstellung dieser hochwertigen Komponenten spezialisiert und unterstützt Kunden mit jahrzehntelanger Erfahrung in der Schmiedetechnik.

Was zeichnet 22053-Flanschschmiedeteile aus?

Bevor wir auf die spezifischen Vorteile eingehen, ist ein grundlegendes Verständnis des Werkstoffs 22053 erforderlich. Dieser gehört zur Familie der Duplex-Edelstähle, deren Gefüge zu etwa gleichen Teilen aus Ferrit und Austenit besteht. Diese Mikrostruktur verleiht dem Werkstoff Eigenschaften, die weder rein austenitische noch rein ferritische Stähle erreichen. Bei 22053-Flanschschmiedeteilen wird dieser Werkstoff durch einen kontrollierten Schmiedeprozess weiter veredelt, um eine gleichmäßige Kornstruktur und optimale mechanische Kennwerte zu erzielen. Ein Flansch aus 22053 ist daher nicht nur ein Verbindungselement, sondern ein hochbelastbares Bauteil, das speziell für extreme Betriebsbedingungen konzipiert ist.

Vorteile von 22053-Flanschschmiedeteilen im Detail

Die Verwendung von 22053-Flanschschmiedeteilen bringt eine Reihe messbarer Vorteile mit sich, die in der Praxis zu Kosteneinsparungen und erhöhter Anlagensicherheit führen. Nachfolgend werden die wesentlichen Vorteile systematisch aufgeführt.

• Höhere mechanische Festigkeit: Im Vergleich zu herkömmlichem Edelstahl 316L bietet der Duplexstahl 22053 etwa die doppelte Streckgrenze (mindestens 450 MPa). Dies ermöglicht dünnere Wandstärken bei gleicher Druckbelastung, was Material- und Gewichtseinsparungen bedeutet. Für Flansche, die auf Verdichterohrleitungen oder in Hochdruckanwendungen eingesetzt werden, ist dieser Vorteil besonders relevant.
• Verbesserte Korrosionsbeständigkeit: Der hohe Chromgehalt (22-23%) sowie die Zusätze von Molybdän (3,0-3,5%) und Stickstoff sorgen für eine außergewöhnliche Beständigkeit gegen Lochfraß, Spaltkorrosion und interkristalline Korrosion. In chloridhaltigen Medien, wie sie in Küstenregionen oder bei der Meerwasserentsalzung vorkommen, zeigen 22053-Flanschschmiedeteile eine deutlich höhere Standzeit als austenitische Alternativen.
• Optimale Schweißeignung: Dank der kontrollierten Zusammensetzung und des Schmiedeverfahrens lassen sich Flansche aus 22053 problemlos mit anderen Rohrleitungskomponenten verbinden. Die Schweißnaht weist nach dem Schweißen ein ausgewogenes Ferrit-Austenit-Verhältnis auf, was die Gefahr von Heißrissen minimiert. Jianing Schmiede hat in diesem Bereich mehrfach nachgewiesen, dass durch die richtige Vorwärm- und Wärmebehandlung besonders langlebige Schweißverbindungen realisiert werden können.
• Wirtschaftlichkeit über den Lebenszyklus: Obwohl die Anschaffungskosten für 22053-Flanschschmiedeteile etwas höher sein können als für Standardausführungen, amortisieren sich diese durch die verlängerten Wartungsintervalle und die reduzierte Ausfallwahrscheinlichkeit. In einer Studie aus dem Jahr 2025 wurde festgestellt, dass der Einsatz von Duplex-Flanschen in Offshore-Projekten die Lebensdauer der Rohrleitungsverbindungen um durchschnittlich 40% verlängern kann.

Technische Eigenschaften und Normen

Um die Qualität und Austauschbarkeit von 22053-Flanschschmiedeteilen zu gewährleisten, sind bestimmte technische Parameter und Normen zu beachten. Die genauen Eigenschaften werden durch die Schmiedeparameter wie Temperaturführung, Umformgrad und Abkühlgeschwindigkeit beeinflusst. Die nachfolgende Liste fasst die wichtigsten Kenngrößen zusammen.

• Chemische Zusammensetzung (Gew.%) nach ASTM A182 F53 / EN 10222-5: Kohlenstoff ≤0,03, Chrom 22,0-23,0, Nickel 4,5-6,5, Molybdän 3,0-3,5, Stickstoff 0,14-0,20. Diese gezielte Legierung sorgt für die Beständigkeit gegen Spannungsrisskorrosion in sauren Medien.
• Mechanische Eigenschaften: Streckgrenze Rp0,2 ≥ 450 MPa, Zugfestigkeit Rm 620-880 MPa, Bruchdehnung A5 ≥ 25%. Die Härte liegt typischerweise zwischen 230 und 300 HB.
• Zulassungen und Zertifikate: Gängige Flanschausführungen nach EN 1092-1, ASME B16.5 oder DIN 2633 sind verfügbar. Die Schmiedeteile von Jianing Schmiede werden mit Werkszeugnis 3.1 nach EN 10204 sowie optional mit Abnahmeprüfzeugnis 3.2 geliefert, was eine nachweisbare Rückverfolgbarkeit garantiert.
• Prüfverfahren: Jeder Flansch durchläuft eine Ultraschallprüfung nach ASTM A388 oder EN 10160, um innere Fehler wie Lunker oder Risse auszuschließen. Darüber hinaus werden Maßkontrollen und Oberflächenrissprüfungen (Farbeindringverfahren) durchgeführt.

Anwendungen in der Industrie: Beispiele aus der Praxis

Die vielseitigen Eigenschaften von 22053-Flanschschmiedeteilen machen sie für eine Reihe kritischer Anwendungen geeignet. Ein konkretes Einsatzbeispiel findet sich in der Offshore-Öl- und Gasförderung, wo die Komponenten ständig mit Meerwasser und korrosiven Kohlenwasserstoffen im Kontakt stehen. Jianing Schmiede hat beispielsweise einen Kunden unterstützt, der eine neue Plattform im Nordseeraum errichtete. Die ursprünglich geplanten Edelstahlflansche 316L zeigten nach nur zwei Jahren erste Anzeichen von Lochfraß. Nach der Umstellung auf 22053-Flanschschmiedeteile konnten die Wartungsintervalle von 18 auf 60 Monate verlängert werden, was zu erheblichen Kosteneinsparungen führte.

Ein weiteres Feld ist die chemische Industrie, insbesondere bei der Herstellung von Düngemitteln oder bei der Verarbeitung von Schwefelsäure. Die Beständigkeit von 22053 gegen Spannungsrisskorrosion in nahezu neutralen chlorid- und sulfidhaltigen Medien ist hier unübertroffen. In einer vergleichenden Studie zwischen 22053 und einem höher legierten Werkstoff wie 254SMO wurde festgestellt, dass 22053 in vielen Fällen die wirtschaftlichere Alternative darstellt, da er eine ähnliche Standzeit bei deutlich niedrigeren Materialkosten bietet. Jianing Schmiede liefert für solche Einsätze Flansche in Druckstufen bis PN 400 und Abmessungen von DN 15 bis DN 600, wobei kundenspezifische Geometrien durch das Schmiedeverfahren ohne Einschränkungen realisiert werden können.

Schmiedeprozess von 22053-Flanschen: Qualität durch Erfahrung

Der Herstellungsprozess eines 22053-Flanschschmiedeteils ist anspruchsvoll und erfordert fundiertes Know-how. Anders als bei gegossenen Ro-hen, besitzt ein geschmiedeter Flansch eine dichtere Gefügestruktur und eine gleichmäßigere Verteilung der Legierungselemente. Bei Jianing Schmiede wird das Verfahren der offenen Gesenkschmiedung bevorzugt, da es eine flexible Anpassung an unterschiedliche Abmessungen ermöglicht. Der Rohling wird auf eine Temperatur von etwa 1200 °C erwärmt und dann in mehreren Stufen geschmiedet, um die gewünschte Form zu erreichen. Anschließend erfolgt eine Wärmebehandlung (Lösungsglühen) bei 1040–1100 °C mit rascher Wasserabschreckung, um die optimale Korrosionsbeständigkeit zu gewährleisten. Durch die langjährige Erfahrung im Umgang mit Duplex-Stählen kann Jianing Schmiede garantieren, dass die Flansche nicht nur die Normforderungen erfüllen, sondern in vielen Fällen übertreffen.

Auswahlkriterien für 22053-Flanschschmiedeteile

Bei der Auswahl des richtigen Flansches sind neben den Werkstoffkenndaten auch die Betriebsbedingungen zu berücksichtigen. Hier eine Checkliste mit wichtigen Parametern:

• Druckstufe: Abhängig vom maximalen Betriebsdruck – üblich sind 150#, 300#, 600#, 900# nach ANSI oder PN 10 bis PN 400 nach EN.
• Temperaturbereich: 22053-Flanschschmiedeteile sind für Temperaturen von -50 °C bis +300 °C geeignet, wobei die obere Grenze durch das Ausseigerungsverhalten bestimmt wird.
• Korrosionsumgebung: Bei hohen Chloridkonzentrationen (> 500 ppm) oder niedrigen pH-Werten (< 3) sind zusätzliche Tests wie der Lochfraßäquivalent (PRE = %Cr + 3,3 %Mo + 16 %N) zu empfehlen. 22053 erreicht einen PRE von mindestens 35.
• Dichtflächenausführung: Glatte Dichtleiste (Ra 0.8-3.2 µm), Nut-und Feder oder Linssenfläche – je nach Anforderung der Dichtung.

Zukünftige Trends und Marktentwicklung bis 2026

Mit Blick auf die kommenden Jahre zeichnet sich ab, dass der Bedarf an hochlegierten Werkstoffen weiter steigen wird. Die Internationale Energieagentur (IEA) prognostiziert für bis 2026 einen jährlichen Anstieg der Investitionen in Wasserstoffprojekte um rund 15%. In der Wasserstoffinfrastruktur spielen Flanschverbindungen aus Duplexstählen eine Schlüsselrolle, da sie Wasserstoffversprödung standhalten. Auch in der Geothermie und in CO2-Abscheidungsanlagen (CCS) werden 22053-Flanschschmiedeteile verstärkt nachgefragt. Jianing Schmiede beobachtet diese Entwicklung genau und investiert kontinuierlich in die Weiterentwicklung der Schmiedeprozesse, um für künftige Anforderungen gewappnet zu sein.

Qualitätsmanagement und Lieferkette

Die Fertigung sicherheitsrelevanter Bauteile wie Flansche erfordert eine lückenlose Qualitätskontrolle. Bei Jianing Schmiede sind alle Prozesse nach ISO 9001:2015 zertifiziert. Jede Charge von 22053-Flanschschmiedeteilen wird einer Eingangsprüfung des Rohmaterials unterzogen, gefolgt von Zwischen- und Endprüfungen. Die Dokumentation umfasst Schmelzenzeugnisse, Prüfberichte und – auf Wunsch des Kunden – eine vollständige Lieferkettendokumentation. Diese Transparenz schafft Vertrauen, insbesondere in regulierten Branchen wie der Lebensmittelindustrie oder der pharmazeutischen Produktion, wo die Reinheit des Werkstoffs entscheidend ist.

Wirtschaftliche Betrachtung und Payback-Zeiten

Obwohl die Anschaffungskosten für 22053-Flanschschmiedeteile rund 20-30% über denen von 316L liegen, zeigen Fallstudien, dass sich die Mehrinvestition innerhalb von zwei bis drei Jahren amortisiert. Grund dafür sind die reduzierten Stillstandszeiten, die geringere Anzahl an Ersatzlieferungen und die vermiedenen Schäden aus Korrosionsausfällen. In einer großen Raffinerie in Südostasien wurden nach der Umstellung auf 22053-Flansche die jährlichen Wartungskosten um ca. 18% gesenkt. Jianing Schmiede bietet bei der Erstbestellung eine kostenlose technische Beratung für die Dimensionierung der Flansche an, um eine optimale Auslegung zu gewährleisten.

Zusammenfassung und letzte Empfehlung

22053-Flanschschmiedeteile sind eine technisch ausgereifte Lösung für anspruchsvolle Industrieanwendungen, bei denen Korrosionsbeständigkeit, hohe Festigkeit und lange Lebensdauer im Fokus stehen. Die Kombination aus dem Duplex-Werkstoff 22053 und dem präzisen Schmiedeverfahren liefert ein Produkt, das den strengen Anforderungen moderner Prozessanlagen gerecht wird. Die Vorteile sind messbar: geringere Wartungskosten, höhere Betriebssicherheit und eine längere Nutzungsdauer. Bei der Auswahl sollten technische Normen, Betriebsparameter und die Erfahrung des Herstellers berücksichtigt werden. Jianing Schmiede verfügt über eine nachweisliche Expertise in der Fertigung dieser Komponenten und bietet maßgeschneiderte Lösungen von der Konstruktion bis zur Lieferung. Für vertiefende technische Fragen oder eine individuelle Beratung steht das Team jederzeit zur Verfügung. (咨询热线：176 9623 6479)
