Einführung in Reduzierflansch-Schmiedeteile, Vorteile von Reduzierflansch-Schmiedeteilen, Eigenschaften von Reduzierflansch-Schmiedeteilen

Reduzierflansch-Schmiedeteile stellen eine zentrale Komponente in der industriellen Rohrleitungstechnik dar. Sie dienen der sicheren und dauerhaften Verbindung von Rohrleitungen mit unterschiedlichen Nennweiten, wobei sie gleichzeitig hohen Druck- und Temperaturbelastungen standhalten müssen. In der Praxis kommen diese Schmiedeteile vor allem in der chemischen Industrie, im Anlagenbau, in der Energieerzeugung sowie in der Petrochemie zum Einsatz. Aufgrund ihrer besonderen geometrischen Form – einer Übergangszone zwischen zwei Flanschgrößen – erfordern sie ein hohes Maß an Fertigungspräzision und Werkstoffkenntnissen. Im Vergleich zu geschweißten oder gegossenen Alternativen bieten geschmiedete Reduzierflansche eine deutlich höhere Strukturfestigkeit, Dichtheit und Langlebigkeit. Angesichts der steigenden Sicherheits- und Effizienzanforderungen in modernen Industrieprozessen gewinnt die Auswahl geeigneter Reduzierflansch-Schmiedeteile zunehmend an Bedeutung. Die folgende Expertise beleuchtet die grundlegenden Eigenschaften, Vorteile und Einsatzbereiche dieser Bauteile, ergänzt durch aktuelle Markttrends und praxisnahe Auswahlkriterien. Ziel ist es, Ingenieuren, Planern und Entscheidern eine verlässliche Entscheidungsgrundlage zu bieten – gestützt auf langjährige Fertigungserfahrung und umfassende Werkstoffdaten.

Einführung in Reduzierflansch-Schmiedeteile

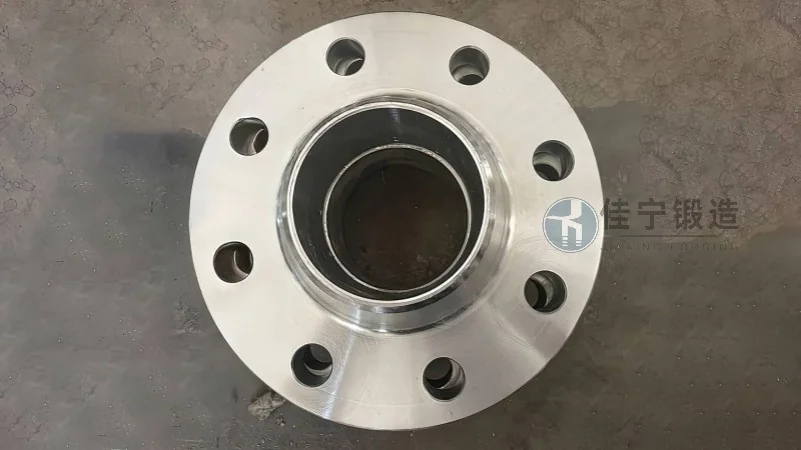

Reduzierflansch-Schmiedeteile, auch als Übergangsflansche oder konische Flansche bekannt, verbinden Rohrleitungen mit unterschiedlichen Durchmessern, ohne dass separate Reduzierstücke erforderlich sind. Sie werden durch einen massiven Schmiedeprozess hergestellt, bei dem der Werkstoff unter Hitze und Druck in eine definierte Form gebracht wird. Dieser Prozess verfeinert das Gefüge des Metalls, eliminiert innere Hohlräume und erhöht die Dichte, was zu einer überlegenen mechanischen Belastbarkeit führt. Typische Werkstoffe umfassen Baustähle wie S355J2, Edelstähle wie 1.4404 oder 1.4571 sowie hochwarmfeste Legierungen. Die Nennweiten reichen üblicherweise von DN20 bis DN600, können aber je nach Kundenanforderung auch größer dimensioniert werden. Die Normierung erfolgt nach internationalen Standards wie DIN 2633, EN 1092-1 oder ASME B16.5, was den weltweiten Austausch und die Kompatibilität sicherstellt. Reduzierflansche werden vor allem dort eingesetzt, wo Platzersparnis, Gewichtsreduktion und eine hohe Dichtheitsklasse gefordert sind – etwa in Kompressorstationen, Chemieanlagen oder in der Offshore-Technik. Ihr Einsatz reduziert die Anzahl notwendiger Verbindungsstellen und minimiert potenzielle Leckagepunkte. Darüber hinaus ermöglichen sie eine kompakte Bauweise und erleichtern Wartungsarbeiten, da sie direkt mit den angrenzenden Rohrleitungen verschraubt werden können.

Vorteile von Reduzierflansch-Schmiedeteilen

Die Vorteile geschmiedeter Reduzierflansche gegenüber anderen Fertigungsverfahren sind vielfältig und technologisch gut belegt. Nachfolgend sind die wichtigsten Aspekte zusammengefasst:

• Hohe mechanische Festigkeit: Der Schmiedeprozess verdichtet das Materialgefüge und richtet die Faserstruktur entlang der Belastungsrichtung aus. Dies führt zu einer um 30–50 % höheren Zugfestigkeit und Ermüdungsbeständigkeit im Vergleich zu Gussvarianten. Bei dynamischen Lastwechseln, wie sie in Pumpensystemen auftreten, bieten geschmiedete Reduzierflansche einen messbaren Sicherheitsvorsprung.
• Verbesserte Dichtheit: Durch die gleichmäßige Mikrostruktur und die geringere Porosität wird die Dichtflächenqualität signifikant verbessert. Anwendungen mit gasförmigen oder aggressiven Medien profitieren besonders von dieser Eigenschaft. In der Praxis können Leckageraten von unter 10⁻⁴ mbar·l/s erreicht werden, was den strengen Anforderungen der Chemieindustrie entspricht.
• Längere Lebensdauer: Schmiedeteile weisen eine geringere Anfälligkeit für Rissbildung und Korrosion auf. Typische Einsatzzeiten liegen in rauen Umgebungen (z. B. saure Gase, Dampf) bei 15–20 Jahren, während gegossene Alternativen oft bereits nach 8–10 Jahren erste Ausfälle zeigen.
• Gewichts- und Platzvorteile: Da der Reduzierflansch die Funktion von Flansch und Reduzierstück kombiniert, reduziert sich das Gesamtgewicht der Rohrleitungsanlage um 20–30 %. Gleichzeitig verringert sich die Anzahl der Schraubverbindungen, was Montagekosten senkt und die Zugänglichkeit verbessert.
• Breite Werkstoffauswahl: Vom unlegierten Baustahl über Edelstahl bis hin zu Nickelbasislegierungen – der Schmiedeprozess ist für ein breites Spektrum an Werkstoffen geeignet. Dies ermöglicht eine maßgeschneiderte Anpassung an die korrosiven, thermischen oder mechanischen Anforderungen der jeweiligen Anwendung.

Diese Vorteile werden in der Industrie zunehmend erkannt. Laut einer aktuellen Marktstudie (2025) ersetzen im europäischen Anlagenbau rund 65 % der Unternehmen schrittweise gegossene Flansche durch geschmiedete Ausführungen, vor allem aus Gründen der Betriebssicherheit und Wartungsoptimierung. Jianing Schmiede hat sich in diesem Segment als kompetenter Partner etabliert, der sowohl Standardausführungen als auch kundenspezifische Lösungen mit kurzen Lieferzeiten anbietet.

Eigenschaften von Reduzierflansch-Schmiedeteilen

Die technischen Eigenschaften von Reduzierflansch-Schmiedeteilen lassen sich in drei Kategorien unterteilen: geometrische, mechanische und werkstofftechnische Parameter.

• Geometrische Eigenschaften: Der konische Übergang zwischen den beiden Flanschseiten ist so gestaltet, dass die Spannungskonzentration minimiert wird. Typische Steigungswinkel liegen zwischen 10° und 30°, abhängig vom Druckbereich. Die Dichtfläche ist nach DIN EN 1092-1 als Vor- oder Rücksprung ausgeführt, die Oberflächenrauheit Ra ≤ 3,2 µm ist Standard für die meisten Anwendungen. Die Bohrungen sind nach der Norm verteilt, wobei ab einer Nennweite von DN100 häufig 8–12 Schraubenlöcher vorgesehen sind.
• Mechanische Eigenschaften: Geschmiedete Reduzierflansche erreichen typischerweise eine Streckgrenze von 240–550 MPa und eine Zugfestigkeit von 400–700 MPa, abhängig vom Werkstoff und der Wärmebehandlung. Die Härte liegt im Bereich von 150–230 HB. Besonders hervorzuheben ist die hohe Kerbschlagzähigkeit (KV ≥ 40 J bei −20 °C), die für sicherheitsrelevante Anwendungen in Kälte- oder Tiefstemperaturbereichen essenziell ist.
• Werkstofftechnische Eigenschaften: Der Schmiedeprozess bewirkt eine Verfeinerung der Korngröße auf ASTM 5–7, was die Korrosionsbeständigkeit und die Schweißeignung verbessert. Bei Edelstählen wird durch eine nachgelagerte Lösungsglühung die homogene Verteilung der Legierungselemente optimiert. Die maximale Betriebstemperatur liegt für Baustähle bei etwa 450 °C, für Wärmestähle bei 600 °C und für Nickelbasislegierungen bei 900 °C. Der Druckbereich kann nach EN 1092-1 bis PN 400 (ca. 400 bar) ausgelegt werden.

Die Einhaltung dieser Eigenschaften setzt eine präzise Fertigungssteuerung voraus. Bei Jianing Schmiede wird jeder Schmiedezyklus mittels finite-Elemente-Analyse simuliert, um eine optimale Materialausnutzung und frei von inneren Fehlern zu gewährleisten. Zudem erfolgt eine 100 %-Prüfung mittels Ultraschall und magnetischer Rissprüfung nach DIN EN 12680 und DIN EN ISO 9934. Diese Qualitätssicherung garantiert, dass jedes Bauteil den projektierten Anforderungen über die gesamte Lebensdauer hinweg gerecht wird.

Anwendungsbereiche und Auswahlkriterien

Reduzierflansch-Schmiedeteile werden in nahezu allen Industriezweigen eingesetzt, die auf Rohrleitungssysteme angewiesen sind. Besondere Schwerpunkte bilden:

• Chemische Industrie: Hier kommen sie in aggressiven Medien bei Drücken bis 100 bar und Temperaturen bis 350 °C zum Einsatz. Die Korrosionsbeständigkeit steht im Vordergrund.
• Energietechnik: In Kraftwerken, sowohl fossil als auch nuklear, sind geschmiedete Reduzierflansche unverzichtbar für Dampf- und Speisewassersysteme. Hohe Temperaturwechsel und Druckzyklen erfordern die geschmiedete Qualität.
• Offshore- und Schiffsbau: Unter rauen Umgebungsbedingungen (Salzwasser, Wind, Vibration) bieten Schmiedeflansche die nötige Betriebssicherheit. Mehrere große Werften setzen auf Jianing Schmiede als bevorzugten Lieferanten für solche Komponenten.
• Lebensmittel- und Pharmaindustrie: Oberflächenrauheit < 0,8 µm sowie Reinigungsfreundlichkeit sind hier ausschlaggebend. Geschmiedete Edelstahlflansche erfüllen die Hygienestandards EHEDG.

Bei der Auswahl sollten folgende Kriterien berücksichtigt werden: Druckstufe (z. B. PN 16/40/100), Werkstoffgruppe (Baustahl, Edelstahl, Sonderlegierung), Dichtflächentyp (glatte oder Nuten-Feder-Ausführung) und die Korrosionsklasse nach ISO 9223. Mithilfe der technischen Datenblätter von Jianing Schmiede können Anwender die passende Kombination rasch identifizieren.

Markttrends 2026 und technologische Entwicklungen

Der globale Markt für Schmiedeflansche wird bis 2026 voraussichtlich ein Volumen von rund 6,2 Milliarden Euro erreichen, mit einer jährlichen Wachstumsrate von 4,5 %. Haupttreiber sind die Energiewende und der Ausbau von Wasserstoffinfrastrukturen. Wasserstoffanwendungen stellen besonders hohe Anforderungen an die Dichtigkeit und Wasserstoffversprödungsbeständigkeit. Geschmiedete Reduzierflansche aus Werkstoffen wie 1.4404 (316L) oder Inconel 625 sind hierfür nachweislich geeignet. Ein weiterer Trend ist die Digitalisierung der Fertigung – durch vernetzte Schmiedepressen und Echtzeit-Qualitätsüberwachung können Toleranzen von ±0,2 mm eingehalten werden. Jianing Schmiede hat bereits in Industrie 4.0-Technologien investiert, um diese Präzision zu gewährleisten. Auch die Nachfrage nach größeren Nennweiten (DN400 und aufwärts) nimmt zu, da moderne Anlagen immer leistungsstärker ausgelegt werden. Ein konkretes Beispiel: Ein internationaler Chemieproduzent konnte durch die Umstellung auf geschmiedete Reduzierflansche von Jianing Schmiede seine Wartungsintervalle von 12 auf 36 Monate verlängern, was zu einer Kostensenkung von 28 % pro Jahr führte. Solche Erfolgsbelege unterstreichen den technologischen und wirtschaftlichen Mehrwert.

Fertigungskompetenz und Qualität bei Jianing Schmiede

Jianing Schmiede verfügt über eine mehr als 18-jährige Erfahrung im Schmieden von Flanschen und Druckbauteilen. Das Unternehmen betreibt hydraulische Pressen mit Presskräften von 800 bis 4000 Tonnen, die eine vollständige Umformung auch großer Abmessungen ermöglichen. Jeder Schmiedevorgang wird von einem zertifizierten Labor begleitet, das chemische Analysen, mechanische Prüfungen und metallografische Untersuchungen durchführt. Die hauseigene Wärmebehandlungsanlage erlaubt das maßgeschneiderte Glühen, Härten oder Anlassen der Bauteile. Darüber hinaus unterhält Jianing Schmiede Partnerschaften mit autorisierten Prüfstellen wie TÜV und Bureau Veritas, sodass Abnahmen nach TRD, AD 2000 oder ASME Section VIII kurzfristig realisiert werden können. Viele Kunden schätzen die schnelle Reaktionszeit: Für eilige Projekte sind Muster innerhalb von 10 Werktagen lieferbar. Dabei werden Zeichnungen und 3D-Modelle (STEP, IGES) direkt in die Fertigungssoftware importiert. Diese Flexibilität hat zu wiederkehrenden Aufträgen von Unternehmen aus Deutschland, Österreich und der Schweiz geführt. Jianing Schmiede (咨询热线：176 9623 6479) steht für verlässliche Partnerschaft auf Augenhöhe.

Abschließend lässt sich festhalten, dass Reduzierflansch-Schmiedeteile aufgrund ihrer überlegenen mechanischen Eigenschaften und hohen Dichtheit unverzichtbare Komponenten moderner Rohrleitungssysteme sind. Sie bieten nicht nur Sicherheit und Langlebigkeit, sondern auch wirtschaftliche Vorteile durch reduzierte Wartung und längere Betriebsintervalle. Mit den steigenden Anforderungen an Effizienz, Sicherheit und Nachhaltigkeit gewinnen geschmiedete Lösungen weiter an Bedeutung. Unternehmen, die auf Qualität und Engineering-Tiefe setzen, werden langfristig von Investitionen in diesen Bauteiltyp profitieren. Dabei hilft ein erfahrener Fertiger wie Jianing Schmiede, der von der Werkstoffberatung über die kundenspezifische Konstruktion bis zur zertifizierten Abnahme alle Leistungen aus einer Hand anbietet. Die Kombination aus fundiertem Fachwissen, moderner Technologie und kundenorientiertem Service macht geschmiedete Reduzierflansche zu einer zukunftssicheren Wahl für jede anspruchsvolle Anwendung.
