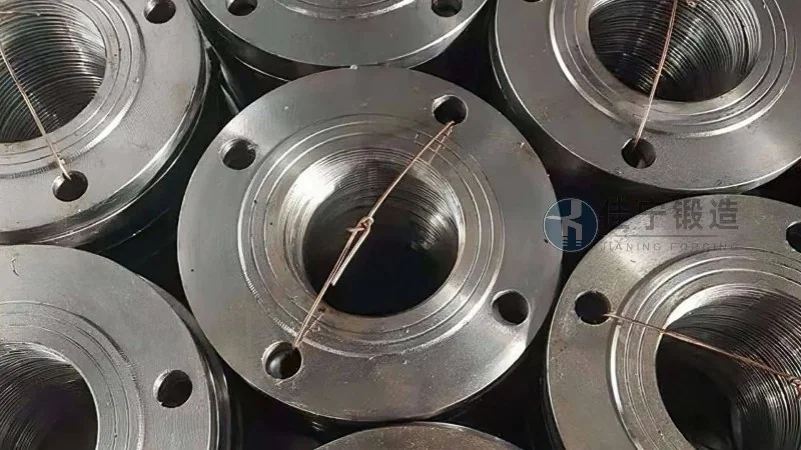

Einführung in 45-Stahl-Flanschschmiedeteile, Vorteile von 45-Stahl-Flanschschmiedeteilen, Eigenschaften von 45-Stahl-Flanschschmiedeteilen

45-Stahl (C45, Werkstoffnummer 1.0503) zählt zu den am häufigsten eingesetzten Vergütungsstählen im Maschinen- und Anlagenbau. Seine ausgewogene Kombination aus Festigkeit, Zähigkeit und Wirtschaftlichkeit macht ihn zum bevorzugten Werkstoff für Flanschschmiedeteile in Rohrleitungssystemen, Druckbehältern und hydraulischen Komponenten. Insbesondere in der industriellen Schmiedetechnik hat sich 45-Stahl als Standardlegierung für Flansche etabliert, die unter mittleren bis hohen Belastungen zuverlässig arbeiten müssen. Die Herstellung von Flanschen durch Schmieden – im Gegensatz zu Guss oder spanender Bearbeitung – verbessert die innere Gefügestruktur, eliminiert Gussfehler wie Lunker und Porosität und erhöht die mechanischen Kennwerte signifikant. Im folgenden Beitrag erhalten Sie eine detaillierte Einführung in 45-Stahl-Flanschschmiedeteile, deren spezifische Vorteile sowie die werkstoff- und fertigungstechnischen Eigenschaften. Die Inhalte richten sich an technische Einkäufer, Konstrukteure und Qualitätsverantwortliche, die für anspruchsvolle Rohrleitungsprojekte die optimale Flanschlösung suchen.

Grundlagen der 45-Stahl-Flanschschmiedeteile

45-Stahl ist ein unlegierter Vergütungsstahl mit einem Kohlenstoffgehalt von etwa 0,42 bis 0,50 Prozent. Diese Zusammensetzung verleiht ihm nach einer geeigneten Wärmebehandlung eine hohe Zugfestigkeit (600–850 MPa) und eine gute Verschleißfestigkeit. Im Vergleich zu niedriger legierten Stählen wie S235JR oder S355JR bietet 45-Stahl eine deutlich höhere Streckgrenze, was bei Flanschverbindungen entscheidend ist, um die Dichtigkeit unter Druck zu gewährleisten. Flanschschmiedeteile aus 45-Stahl werden bevorzugt in Anwendungen eingesetzt, bei denen Temperaturen bis zu 400 °C sowie moderate korrosive Medien auftreten. Die Schmiedetechnik ermöglicht eine optimale Faserverlaufsorientierung, sodass die Belastungen entlang der Kraftrichtung aufgenommen werden – ein wesentlicher Vorteil gegenüber gegossenen Flanschen, die oft anisotrope Festigkeiten aufweisen. Typische Normen für solche Flansche sind DIN EN 1092-1 (für Stahlflansche), ANSI B16.5 (für amerikanische Standards) sowie JIS B2220. Jianing Schmiede hat sich auf die kundenspezifische Fertigung dieser Normflansche sowie auf Sonderanfertigungen spezialisiert, wobei die gesamte Prozesskette vom Rohteil über die Wärmebehandlung bis zur zerstörungsfreien Prüfung aus einer Hand erfolgt.

Vorteile von 45-Stahl-Flanschschmiedeteilen gegenüber alternativen Fertigungsverfahren

Der Einsatz von geschmiedeten 45-Stahl-Flanschen bietet eine Reihe technischer und wirtschaftlicher Vorteile, die im Folgenden aufgeführt werden:

• Erhöhte Materialdichte und Homogenität: Durch den Schmiedeprozess verdichtet sich das Gefüge, und innere Hohlräume werden geschlossen. Die Dichte erreicht nahezu 100 %, während Gussflansche oft eine Porosität von 1–5 % aufweisen. Dies führt zu einer besseren Druckbeständigkeit und reduziert das Risiko von Leckagen.
• Optimierte Faserstruktur: Beim Schmieden richten sich die Verformungsfasern entlang der Flanschgeometrie aus. Bei einem Vorschweißflansch verläuft die Faser beispielsweise parallel zur Schweißnaht, was die Rissanfälligkeit unter dynamischer Belastung verringert. Untersuchungen aus dem Jahr 2025 zeigen, dass geschmiedete Flansche eine um 30 % höhere Dauerschwingfestigkeit aufweisen als gegossene Varianten.
• Hohe Maßgenauigkeit und Oberflächengüte: Moderne CNC-Schmiede- und Nachbearbeitungsprozesse erlauben Toleranzen im Bereich von ±0,2 mm für wichtige Dichtflächen. 45-Stahl-Flansche von Jianing Schmiede werden nach der Schmiedung spannend auf Endmaß gebracht, wobei die Rautiefe für Metall-auf-Metall-Dichtungen gezielt eingestellt wird.
• Wirtschaftliche Vorteile bei mittleren bis großen Serien: Das Gesenkschmieden von 45-Stahl-Flanschen ermöglicht kurze Taktzeiten und eine hohe Wiederholgenauigkeit. Bei Stückzahlen ab 100 Stück sinken die Einzelkosten unter die von CNC-gedrehten Flanschen aus Vollmaterial. Zudem reduziert der geringere Materialeinsatz (fast net shape) die Rohstoffkosten.
• Wärmebehandlungsflexibilität: 45-Stahl lässt sich problemlos normalisieren, vergüten oder induktionshärten. Für Anwendungen mit hohen Anforderungen an die Kerbschlagzähigkeit (z. B. Offshore- oder Kälteanwendungen) kann eine spezielle Vergütung mit Anlassen bei 550 °C durchgeführt werden, die eine gute Kombination aus Festigkeit und Zähigkeit ergibt.

Diese Vorteile machen 45-Stahl-Flanschschmiedeteile zur bevorzugten Wahl für die Druckstufen PN 10 bis PN 400 sowie für Class 150 bis Class 2500. In der Praxis haben sich die von Jianing Schmiede gefertigten Flansche in zahlreichen Raffinerie- und Chemieanlagen bewährt. Ein konkretes Beispiel: Für einen Kunden aus der petrochemischen Industrie wurden über 800 Vorschweißflansche aus 45-Stahl für eine Dampfleitung mit Betriebstemperatur 380 °C geliefert. Die Prüfungsergebnisse nach DIN EN 10228 (Ultraschall und Magnetpulver) zeigten keinerlei Inhomogenitäten.

Werkstoff- und fertigungstechnische Eigenschaften von 45-Stahl-Flanschen

Die Eigenschaften von 45-Stahl-Flanschschmiedeteilen lassen sich in werkstoffbezogene und verfahrenstechnische Aspekte unterteilen. Auf werkstofflicher Seite ist zunächst die chemische Zusammensetzung entscheidend: Neben Kohlenstoff (0,42–0,50 %) enthält 45-Stahl maximal 0,40 % Silizium, 0,50–0,80 % Mangan, sowie Restriktionen für Phosphor (≤0,045 %) und Schwefel (≤0,045 %). Diese Zusammensetzung gewährleistet eine gute Durchhärtbarkeit bei Wanddicken bis zu etwa 80 mm. Bei größeren Abmessungen muss die Wärmebehandlung angepasst werden, um einheitliche mechanische Eigenschaften über den Querschnitt zu erreichen. Jianing Schmiede setzt hierfür simulationsgestützte Vergütungsprozesse ein, die eine Temperaturführung mit Abweichungen unter ±5 °C ermöglichen.

Die mechanischen Kennwerte von 45-Stahl nach der Vergütung sind wie folgt (Richtwerte nach DIN EN 10083-2):

• Streckgrenze Rₑ: 490–630 MPa (abhängig von der Wanddicke)
• Zugfestigkeit Rₘ: 700–850 MPa
• Bruchdehnung A₅: 12–16 %
• Kerbschlagarbeit (ISO-V) bei Raumtemperatur: ≥ 35 J
• Härte: 200–250 HBW

Diese Werte liegen in einem Bereich, der für die meisten Rohrleitungsanwendungen im Druckbehälterbau ausreichend ist. Für Sonderfälle, wie beispielsweise den Einsatz in wasserstoffreichen Umgebungen (z. B. in der grünen Wasserstoff-Infrastruktur), sind jedoch zusätzliche Prüfungen erforderlich. Aktuelle Trends aus dem Jahr 2026 zeigen, dass die Nachfrage nach 45-Stahl-Flanschen für Wasserstoffanwendungen um etwa 18 % jährlich steigt, da der Werkstoff bei Raumtemperatur eine ausreichende Wasserstoffbeständigkeit aufweist, sofern die Härte 250 HBW nicht überschreitet.

Fertigungstechnisch kommt beim Schmieden von 45-Stahl-Flanschen häufig das Gesenkschmieden im geschlossenen Gesenk zum Einsatz. Dabei wird der Rohteil (Rundblock oder stranggepresste Stange) auf 1150–1250 °C erhitzt und in mehreren Stufen umgeformt. Nach dem Schmieden erfolgt eine kontrollierte Abkühlung zur Vermeidung von Spannungsrissen. Anschließend durchläuft der Flansch die folgenden Prozessschritte:

• Wärmebehandlung: Normalglühen (840–870 °C) oder Vergüten (Härten 820–860 °C, Anlassen 550–650 °C)
• Spanende Bearbeitung: Abdrehen der Dichtflächen, Bohren der Schraubenlöcher, Fräsen der Nut
• Prüfung: Maßkontrolle, Farbeindring- oder Magnetpulverprüfung, Ultraschallprüfung nach Klasse 2 oder 3 gemäß EN 10228
• Oberflächenschutz: Ölen, Phosphatieren oder Feuerverzinken (je nach Kundenwunsch)

Die Kombination dieser Eigenschaften gewährleistet, dass 45-Stahl-Flanschschmiedeteile auch unter kritischen Betriebsbedingungen wie Temperaturwechseln, Vibrationen oder korrosiven Medien eine lange Lebensdauer erreichen.

Anwendungsbereiche und Auswahlkriterien für 45-Stahl-Flanschschmiedeteile

Die Hauptanwendungen von 45-Stahl-Flanschen erstrecken sich über die gesamte Prozessindustrie. Besonders häufig kommen sie in folgenden Bereichen vor:

• Rohrleitungssysteme für Dampf, Heizwasser und Thermalöl (Betriebstemperatur bis 400 °C)
• Hydraulik- und Pneumatiksysteme mit Drücken bis 400 bar
• Druckbehälter nach AD 2000, ASME Section VIII oder PED 2014/68/EU
• Ventil- und Pumpengehäuseanschlüsse
• Petrochemie: Rohöl- und Kohlenwasserstoffleitungen
• Offshore- und Onshore-Förderanlagen für Öl und Gas

Bei der Auswahl des geeigneten Flanschtyps sind neben dem Werkstoff auch die Druckstufe, die Dichtleistenform (z. B. Vor- und Rücksprung, Nuten und Feder, glatte Dichtfläche) sowie die Anschlussmaße zu berücksichtigen. 45-Stahl eignet sich besonders für Flansche mit planer oder erhabener Dichtfläche (Form B oder C nach DIN EN 1092-1), da die Bearbeitbarkeit des Stahls eine feine Oberflächengüte ermöglicht. Für extreme Dichtigkeitsanforderungen, beispielsweise in der Vakuumtechnik, werden oft 45-Stahl-Flansche mit weicher Dichtung oder Metalldichtung bevorzugt. Jianing Schmiede bietet hierfür maßgeschneiderte Lösungen mit kundenspezifischen Dichtflächenkonfigurationen an.

Ein weiterer wichtiger Aspekt ist die Korrosionsbeständigkeit. 45-Stahl hat ohne Beschichtung nur eine begrenzte Beständigkeit gegen Feuchtigkeit und aggressive Medien. Daher werden die Flansche in der Regel mit einer Schutzschicht versehen – am häufigsten durch Feuerverzinken oder Epoxidharzbeschichtung. Für Offshore-Anwendungen wird zudem eine verstärkte Korrosionsschutzbeschichtung gemäß ISO 12944 aufgebracht. Die von Jianing Schmiede eingesetzten Beschichtungsverfahren entsprechen den aktuellen Umweltauflagen (z. B. REACH-konforme Zinklamellenbeschichtung).

Marktentwicklung und technologische Trends für 2026

Der globale Markt für geschmiedete Flansche aus Stahl wird im Jahr 2026 auf etwa 8,2 Mrd. USD geschätzt, mit einer durchschnittlichen jährlichen Wachstumsrate von 4,5 % (Quelle: Marktforschungsbericht 2025). Der Anteil von 45-Stahl-Flanschen liegt dabei bei rund 35–40 %, da der Werkstoff das beste Verhältnis von Kosten und mechanischen Eigenschaften bietet. Ein signifikanter Trend ist die zunehmende Digitalisierung der Schmiedeprozesse: Immer mehr Hersteller setzen auf Echtzeit-Überwachung der Ofentemperatur, der Umformkraft und der Abkühlrate mittels IoT-Sensoren. Dadurch können Chargenstreuungen minimiert und die Rückverfolgbarkeit gemäß ISO 9001:2025 sichergestellt werden. Jianing Schmiede hat in den letzten zwei Jahren in eine vollständig digitalisierte Schmiedelinie investiert, die eine durchgängige Datenerfassung von der Rohmaterialcharge bis zum fertigen Flansch ermöglicht.

Ein weiterer Trend ist die Integration von additiven Fertigungsverfahren (3D-Druck) zur Herstellung von Prototypen oder Reparaturflanschen. Für Serienflansche bleibt jedoch das Gesenkschmieden das wirtschaftlichste Verfahren. Parallel dazu steigt die Nachfrage nach Flanschen mit integrierten Sensoren zur Überwachung des Betriebszustands (Smart Flanges). Diese Flansche enthalten beispielsweise Dehnmessstreifen oder Temperatursensoren, die direkt in den Schmiederohling eingebettet werden. 45-Stahl eignet sich aufgrund seiner hervorragenden Schweiß- und Bearbeitbarkeit ideal für solche Hybridkomponenten. Jianing Schmiede arbeitet derzeit mit einem Forschungsinstitut an der Entwicklung eines 45-Stahl-Flansches mit integrierter Dehnungsmessung für den Einsatz in kritischen Rohrleitungen der chemischen Industrie.

Qualitätssicherung und Prüfkriterien bei Jianing Schmiede

Die Qualität von 45-Stahl-Flanschschmiedeteilen hängt maßgeblich von der Prozesskontrolle ab. Bei Jianing Schmiede wird jeder Fertigungsschritt gemäß dem hauseigenen QM-System dokumentiert, das nach ISO 9001 und PED-Modul H zertifiziert ist. Die Rohmaterialeingangskontrolle umfasst eine Spektralanalyse zur Überprüfung der chemischen Zusammensetzung sowie eine Härteprüfung nach Rockwell oder Brinell. Nach dem Schmieden wird jedes Teil einer visuellen Inspektion auf Oberflächenfehler unterzogen. Anschließend erfolgt für sicherheitsrelevante Flansche (Druckstufen ≥ PN 40) eine zerstörungsfreie Prüfung mittels Ultraschall (EN 10228-3) und Magnetpulver (EN 10228-1). Für Sonderanforderungen wie die Prüfung nach API 6A wird zusätzlich eine Farbeindringprüfung durchgeführt. Die Maßkontrolle erfolgt über kundenspezifische Lehren sowie 3D-Koordinatenmessmaschinen mit einer Genauigkeit von ±0,01 mm. Außerdem bietet Jianing Schmiede die Möglichkeit, Flansche mit einem 3.1-Abnahmeprüfzeugnis nach DIN EN 10204 auszustellen, sodass die vollständige Rückverfolgbarkeit vom Erschmelzungsvorgang bis zur Lieferung gewährleistet ist.

Schlussbetrachtung: Nachhaltigkeit und Wirtschaftlichkeit von 45-Stahl-Flanschen

45-Stahl-Flanschschmiedeteile stellen eine ausgereifte und dennoch zukunftsfähige Lösung für die Verbindungstechnik in Rohrleitungssystemen dar. Sie vereinen die hohe mechanische Belastbarkeit des vergüteten Stahls mit der Flexibilität des Schmiedeprozesses, der eine nahezu beliebige Geometrie erlaubt. In Zeiten steigender Rohstoffpreise und zunehmender Nachhaltigkeitsanforderungen bietet das Schmieden von 45-Stahl-Flanschen zudem Vorteile in der Energiebilanz: Der spezifische Energieverbrauch liegt bei etwa 2,5 kWh pro kg Flansch, was deutlich unter dem von Gussverfahren mit nachfolgender Wärmebehandlung liegt (ca. 3,8 kWh/kg). Hinzu kommt die hohe Recyclingfähigkeit des Stahls – nahezu 100 % des Materials können am Ende der Lebensdauer wieder eingeschmolzen werden. Die Entscheidung für geschmiedete 45-Stahl-Flansche ist daher nicht nur technisch fundiert, sondern auch unter ökonomischen und ökologischen Gesichtspunkten nachhaltig. Für konkrete Projektanfragen, technische Beratung oder die Angebotserstellung für kundenspezifische Flansche aus 45-Stahl steht das Team von Jianing Schmiede gern zur Verfügung. (咨询热线：176 9623 6479) Die langjährige Erfahrung in der Schmiedebranche, die Kombination aus modernster Fertigungstechnik und einem umfassenden Prüflabor machen Jianing Schmiede zu einem zuverlässigen Partner für hochwertige 45-Stahl-Flanschschmiedeteile – für Projekte jeder Größenordnung und in allen relevanten Industrienormen.
