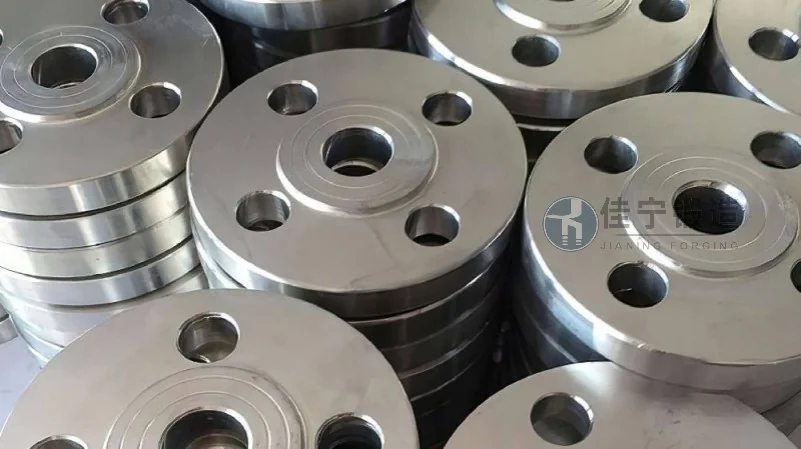

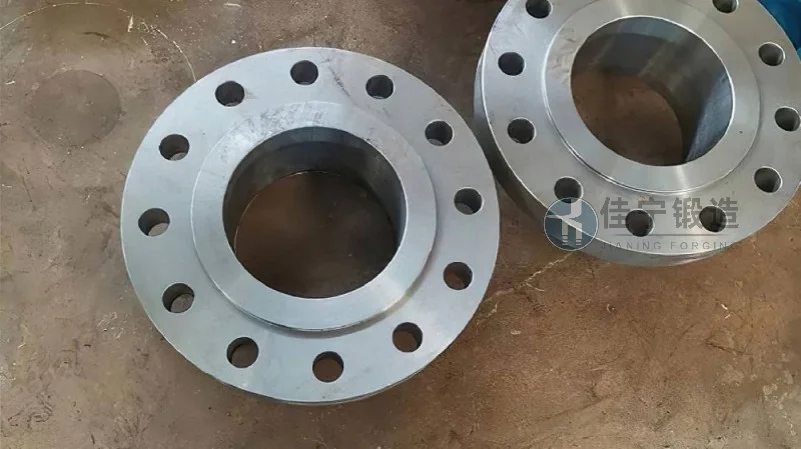

Einführung in 3-Zoll-Flansche, Vorteile von 3-Zoll-Flanschen, Eigenschaften von 3-Zoll-Flanschen

Die industrielle Rohrleitungstechnik erfordert Komponenten, die unter hohen Drücken, extremen Temperaturen und korrosiven Medien zuverlässig funktionieren. In diesem Kontext nehmen 3-Zoll-Flansche eine zentrale Rolle ein. Sie dienen als standardisierte Verbindungselemente zwischen Rohren, Ventilen, Pumpen und anderen Anlagenteilen und gewährleisten eine dichte, lösbare und gleichzeitig belastbare Schnittstelle. Für Ingenieure, Planer und Einkäufer ist das Verständnis der spezifischen Eigenschaften und Vorteile dieser Anschlussgröße essenziell, um Anlagen effizient, sicher und wartungsfreundlich auszulegen. Der nachfolgende Fachbeitrag von Jianing Schmiede beleuchtet umfassend die technischen Merkmale, Einsatzgebiete und betriebswirtschaftlichen Vorteile von 3-Zoll-Flanschen. Dabei wird nicht nur auf die normativen Grundlagen wie DIN, ANSI und EN eingegangen, sondern auch auf die werkstofftechnischen Besonderheiten, die für eine langlebige und prozesssichere Anwendung entscheidend sind. Besonders im Anlagenbau, in der chemischen Industrie, im Kraftwerkssektor sowie in der Wasser- und Abwassertechnik sind 3-Zoll-Flansche aufgrund ihrer optimalen Dimensionierung für mittlere bis große Durchflussmengen weit verbreitet. Die Wahl der richtigen Flanschbauart – von Vorschweißflansch über Losflansch bis hin zum Blindflansch – hat direkten Einfluss auf Montagezeit, Dichtheit und Gesamtlebenszykluskosten. Darüber hinaus rücken aktuelle technologische Entwicklungen wie 3D-Vermessung, automatisierte Schweißvorbereitung und hochpräzise Schmiedeverfahren in den Fokus, die eine gleichbleibend hohe Qualität bei gleichzeitig sinkenden Fertigungstoleranzen ermöglichen. Der folgende Artikel richtet sich an Fachleute, die ihre Anlagenkomponenten nicht nur nach Preis, sondern nach technischer Optimierung und langfristiger Betriebssicherheit auswählen möchten.

Normative Grundlagen und genormte Abmessungen von 3-Zoll-Flanschen

Ein 3-Zoll-Flansch entspricht im metrischen System einer Nennweite von DN 80 (80 mm Innendurchmesser). Diese Größe ist international stark standardisiert, wobei die wichtigsten Normenkreise die amerikanische ANSI/ASME B16.5 (Class 150 bis Class 2500) sowie die europäischen Normen DIN EN 1092-1 (PN 6 bis PN 100) und EN 1759-3 (für ANSI-kompatible Ausführungen) sind. Die genormten Abmessungen umfassen Außendurchmesser, Lochkreisdurchmesser, Bolzenlochdurchmesser, Anzahl der Bolzenlöcher sowie die Dicke des Flansches. Beispielsweise hat ein ANSI 3-Zoll-Flansch Class 150 einen Außendurchmesser von rund 190,5 mm, einen Lochkreisdurchmesser von etwa 152,4 mm und 4 Bolzenlöcher mit 19,05 mm Durchmesser. Die genormte Bauweise ermöglicht einen internationalen Austausch von Komponenten, ohne dass individuelle Anpassungen erforderlich sind. Dies reduziert die Komplexität in der Beschaffung und Lagerhaltung erheblich. Darüber hinaus existieren Sondernormen wie die DIN 2633 (Vorschweißflansch mit Bund) oder die DIN 2673 (Losflansch), die spezifische Anwendungen wie hohe Temperaturen oder korrosive Medien abdecken. Für Anwender ist es ratsam, die exakte Druckstufe (Pressure Class oder PN) sowie die Dichtleistenform (z. B. glatte Dichtleiste, Nut- und Feder, Vor- und Rücksprung) zu wählen, um Undichtigkeiten bei thermischen oder dynamischen Belastungen zu vermeiden. Jianing Schmiede fertigt 3-Zoll-Flansche nach allen gängigen Normen in kundenspezifischen Varianten, wobei moderne CNC-gesteuerte Bearbeitungszentren eine Wiederholgenauigkeit im Hundertstelmillimeterbereich sicherstellen.

Werkstofftechnische Vielfalt für unterschiedliche Einsatzprofile

Die Leistungsfähigkeit eines 3-Zoll-Flansches hängt maßgeblich vom gewählten Werkstoff ab. Für allgemeine Anwendungen in der Wasser-, Heizungs- und Drucklufttechnik kommen vor allem unlegierte Baustähle wie S235JR (1.0038) oder P265GH (1.0425) zum Einsatz. Diese Werkstoffe bieten ein ausgewogenes Verhältnis von Festigkeit und Wirtschaftlichkeit. In der chemischen und petrochemischen Industrie sowie in Offshore-Anlagen sind dagegen rostfreie Stähle wie 1.4404 (AISI 316L) oder Duplex-Stähle wie 1.4462 (Uranus 45N) erforderlich, um Beständigkeit gegenüber Chloriden, Säuren und hohen Temperaturen zu gewährleisten. Für extrem anspruchsvolle Bedingungen, etwa bei Wasserstoffanwendungen oder in Hochdruckdampfsystemen, kommen hochwarmfeste Legierungen wie Alloy 625 (2.4856) oder Alloy C-276 (2.4819) zum Einsatz. Die Wahl des richtigen Werkstoffs beeinflusst nicht nur die chemische Beständigkeit, sondern auch das Gewicht, die Schweißeignung und die Kosten. Jianing Schmiede bezieht seine Vormaterialien ausschließlich von zertifizierten Hüttenwerken mit Abnahmeprüfzeugnissen nach EN 10204 Typ 3.1 oder 3.2. Dadurch erhalten Kunden eine lückenlose Rückverfolgbarkeit vom Erschmelzungsprozess bis zum fertigen Schmiedeteil. Ein besonderes Augenmerk liegt auf der Wärmebehandlung – ob normalgeglüht, vergütet oder lösungsgeglüht –, die das Gefüge optimiert und die mechanischen Kennwerte wie Streckgrenze, Zugfestigkeit und Kerbschlagarbeit auf das geforderte Niveau bringt.

Konstruktive Ausführungen und ihre anwendungsspezifischen Vorteile

3-Zoll-Flansche werden in verschiedenen Bauformen angeboten, die jeweils für bestimmte Montage- und Betriebssituationen optimiert sind. Der Vorschweißflansch ist die am häufigsten verwendete Ausführung. Er wird mit einer konischen Einlaufschräge gefertigt, die ein stufenloses Einleiten der Spannung zwischen Flansch und Rohr ermöglicht – ideal für dynamische und thermische Wechselbelastungen. Der Losflansch hingegen besteht aus einem losen Ring, der auf ein angeschweißtes oder aufgewalztes Rohrende aufgeschoben wird. Diese Konstruktion erleichtert die Ausrichtung von Bohrungen bei der Montage und wird besonders bei großen Baulängen oder in engen Räumen geschätzt. Der Blindflansch dient zum Verschließen von Rohrenden oder Armaturenstutzen und ist in der Lage, den vollen Systemdruck zu tragen. Darüber hinaus gibt es Überlegflansche, Gewindeflansche und Einsteckflansche für spezielle Einsatzbereiche wie die Tankanbindung oder Niederdruckanwendungen. Die Dichtleistenausführung ist ebenfalls entscheidend: Die Ausführung mit glatter Dichtleiste (Ra = 3,2 µm bis 6,3 µm) ist für Weichstoffdichtungen wie PTFE oder Klingerit üblich, während Nut- und Feder- oder Vor- und Rücksprungprofile für metallische Dichtungen wie Spiraldichtungen oder C-Profil-Dichtungen reserviert sind. Jianing Schmiede berät seine Kunden bei der Auswahl der optimalen Bauform unter Berücksichtigung der Betriebsparameter Druck, Temperatur, Medium sowie der Häufigkeit von Montage- und Demontagevorgängen.

Fertigungstechnologien und Qualitätssicherung bei 3-Zoll-Flanschen

Die Herstellung hochwertiger 3-Zoll-Flansche erfolgt bei Jianing Schmiede im Präzisionsschmiedeverfahren. Anders als Guss- oder Zerspanungslösungen bietet das Schmieden mehrere entscheidende Vorteile: Durch die Umformung unter hohem Druck wird das Gefüge verdichtet, die Faserrichtung orientiert sich an der Bauteilkontur, und die mechanischen Eigenschaften verbessern sich deutlich. Nach dem Schmieden durchlaufen die Rohteile eine kontrollierte Abkühlphase und werden anschließend einer Wärmebehandlung unterzogen. Die spanende Bearbeitung erfolgt auf modernen 5-Achs-Bearbeitungszentren, die Bohrungen, Dichtleisten und Anfassungen mit engen Toleranzen (IT7 bis IT9) fertigen. Jeder einzelne Flansch wird einer 100%-Kontrolle unterzogen: Maßprüfung mit Lehren und Koordinatenmessgeräten, Dichtleistenkontrolle auf Oberflächenrauheit und optische Rissprüfung. Bei sicherheitskritischen Anwendungen wie in der Druckgeräterichtlinie 2014/68/EU werden zusätzlich zerstörende Prüfungen wie Zugversuch, Kerbschlagbiegeversuch oder Härteprüfung durchgeführt. Die Chargendokumentation wird digital lückenlos archiviert, sodass jeder Flansch jederzeit bis zur Schmelze zurückverfolgt werden kann. Diese Fertigungstiefe ermöglicht es Jianing Schmiede, auch anspruchsvolle Kundenwünsche wie Sonderwerkstoffe, abweichende Nenndrücke oder kundenspezifische Korrosionsschutzbeschichtungen termingerecht umzusetzen.

Dichtheit und Lebensdauer – Planungsfaktoren für 3-Zoll-Flanschverbindungen

Die Dichtheit einer 3-Zoll-Flanschverbindung hängt von mehreren Faktoren ab: der Flanschsteifigkeit, der gewählten Dichtung, der Schraubenanzugskraft sowie der thermischen Ausdehnungskoeffizienten der beteiligten Komponenten. Moderne Simulationssoftware wie die Finite-Elemente-Methode (FEM) hilft heute bereits in der Konstruktionsphase, die Spannungsverteilung im Flansch unter Druck- und Temperaturbelastung zu berechnen. Für DIN-Flansche der PN-Reihe wird häufig eine minimale Flächenpressung von 30–50 N/mm² auf der Dichtung gefordert, während ANSI-Flansche mit Class-Einstufung spezifische Anzugsmomente vorgeben. Eine wesentliche Fehlerquelle ist der ungleichmäßige Schraubenanzug, der zu lokalen Überlastungen oder Lecks führt. Drehmomentgesteuerte Schrauber und das Anziehen nach Drehzahl-Kreuzschema reduzieren diese Risiken erheblich. Auch die Wahl des Dichtungstyps spielt eine wichtige Rolle: Graphitdichtungen sind bis über 500 °C einsetzbar, PTFE-Ummantelungen bieten chemische Beständigkeit, und metallische Spiraldichtungen eignen sich für Hochdruckanwendungen bis zu 400 bar. Jianing Schmiede bietet seinen Kunden auf Wunsch ein umfassendes Engineering-Paket an: von der Berechnung der Schraubenanzugskräfte über die Auswahl der passenden Dichtung bis hin zur Montageanleitung. Dadurch wird die Betriebssicherheit erhöht und die Standzeit zwischen den Revisionen verlängert.

Wirtschaftliche Bewertung und Lebenszykluskosten von 3-Zoll-Flanschen

Bei der Investition in 3-Zoll-Flansche sollten nicht die reinen Anschaffungskosten, sondern die Gesamtlebenszykluskosten (Total Cost of Ownership, TCO) im Mittelpunkt stehen. Ein hochwertig geschmiedeter Flansch von Jianing Schmiede mag in der Anschaffung etwas teurer sein als ein gegossenes oder kostengünstig zerspantes Teil, bietet jedoch messbare Vorteile: deutlich geringere Ausfallraten, seltenerer Dichtungswechsel, reduzierte Montagezeiten und eine längere Nutzungsdauer. Hinzu kommen Einsparungen durch die Vermeidung von Produktionsstillständen – ein einziger ungeplanter Stillstand in einer Raffinerie oder einer Chemieanlage kann schnell sechsstellige Summen verursachen. Die Wahl des Flanschtyps beeinflusst auch die Instandhaltungskosten: Losflansche ermöglichen eine einfache Demontage ohne Schweißarbeiten, während Vorschweißflansche eine dauerhaftere Verbindung darstellen. Darüber hinaus spielen Aspekte wie die Korrosionsbeständigkeit eine Rolle: Ein 3-Zoll-Flansch aus Duplex-Stahl in einer chloridhaltigen Umgebung kann 15–20 Jahre halten, während ein unlegierter Flansch bereits nach wenigen Jahren gewechselt werden müsste. Jianing Schmiede unterstützt seine Kunden mit einer detaillierten TCO-Analyse, die auf konkreten Betriebsdaten basiert, und bietet zudem ein umfangreiches Lagermanagement an, sodass Standardflansche ab Lager innerhalb von 24 Stunden versandfertig sind.

Praxisbeispiele aus der Industrie für den Einsatz von 3-Zoll-Flanschen

In verschiedenen Industriezweigen haben sich 3-Zoll-Flansche von Jianing Schmiede als zuverlässige Verbindungslösung bewährt. Im Bereich der Trinkwasserversorgung werden sie beispielsweise in Filteranlagen und Druckerhöhungsstationen eingesetzt. Hier überzeugen sie durch ihre Korrosionsbeständigkeit und die einfache Montage ohne Spezialwerkzeuge. In der chemischen Industrie kommen 3-Zoll-Flansche aus Hastelloy C-276 in einer Anlage zur Herstellung von chlorierten Kohlenwasserstoffen zum Einsatz – die aggressive Umgebung mit nasse Chlor und Salzsäure erforderte einen Werkstoff, der selbst unter Spannungsrisskorrosion beständig ist. Ein weiteres Projekt im Bereich der Kraftwerkstechnik nutzte 3-Zoll-Vorschweißflansche aus P91 (1.4903) für den Anschluss von Überhitzerrohren. Aufgrund der hohen Temperaturen von über 600 °C und des Drucks von 170 bar wurde eine spezielle Wärmebehandlung nach dem Schweißen vorgeschrieben, die Jianing Schmiede durch die werkseigene Wärmebehandlungsanlage exakt einhalten konnte. Auch in der Lebensmittelindustrie, etwa bei Molkereien, kommen 3-Zoll-Flansche aus Edelstahl 1.4404 mit elekropolierter Oberfläche zum Einsatz, die eine hohe Hygienestandards gemäß EHEDG erfüllen. Diese Beispiele zeigen die Vielseitigkeit und Anpassungsfähigkeit der Produkte. Jianing Schmiede arbeitet eng mit Planungsbüros und Anlagenbauern zusammen, um bereits in der Projektierungsphase die wirtschaftlichste und technisch sicherste Flanschlösung zu entwickeln.

Technologische Trends und Zukunftsaussichten bei 3-Zoll-Flanschen

Der Markt für 3-Zoll-Flansche entwickelt sich kontinuierlich weiter. Ein maßgeblicher Trend ist die Digitalisierung der Fertigung und Qualitätssicherung. Künstliche Intelligenz gestützte Bildverarbeitungssysteme erkennen bereits winzige Materialfehler beim Schmieden, bevor das Bauteil weiterbearbeitet wird. Auch die additive Fertigung, also der 3D-Druck von Metall, gewinnt für Prototypen und Kleinserien an Bedeutung, kann jedoch das Schmieden für sicherheitskritische Großserien nicht ersetzen. Ein weiterer Trend ist die Modularisierung: Immer mehr Anlagenbauer setzen auf standardisierte Flanschpakete nach ISO 7005-1 oder ASME B16.5, um die Ventile und Armaturen schneller austauschen zu können. Nachhaltigkeit spielt ebenfalls eine wachsende Rolle: Jianing Schmiede investiert in energieeffiziente Induktionsschmiedeanlagen und recycelt Späne und Ausschussteile vollständig. Zudem treibt die Entwicklung von Wasserstoffanwendungen die Nachfrage nach hochfesten, wasserstoffbeständigen Flanschen voran – etwa aus austenitischem Edelstahl 1.4429 mit besonders niedrigem Kohlenstoffgehalt, der Wasserstoffversprödung minimiert. Für das Jahr 2026 prognostiziert die Industrie einen Anstieg des Bedarfs an 3-Zoll-Flanschen um rund 4,5 % jährlich, getrieben durch den Ausbau der erneuerbaren Energien (Biogasanlagen, Power-to-X) und die Modernisierung der Trinkwassernetze. Jianing Schmiede stellt sich diesen Herausforderungen mit einem erfahrenen Ingenieurteam, das kontinuierlich forscht und entwickelt.

Auswahlkriterien und Bezugsquellen für hochwertige 3-Zoll-Flansche

Bei der Auswahl eines Lieferanten für 3-Zoll-Flansche sollten technische Kompetenz, Lieferzuverlässigkeit und Serviceumfang gleichermaßen geprüft werden. Ein zertifizierter Betrieb nach ISO 9001 ist ebenso selbstverständlich wie die Einhaltung der europäischen Druckgeräterichtlinie. Darüber hinaus punkten Hersteller wie Jianing Schmiede mit kurzen Lieferzeiten für Standardflansche (24–48 Stunden innerhalb Deutschlands) und der Möglichkeit, Sonderanfertigungen innerhalb weniger Wochen zu realisieren. Die Werkstoffprüfzeugnisse werden digital im Kundenportal zur Verfügung gestellt, sodass die Dokumentation lückenlos nachvollziehbar ist. Für die fachgerechte Montage bietet das Unternehmen zudem Schulungen vor Ort oder online an. Ein weiteres Plus ist das breite Lagerprogramm, das nicht nur 3-Zoll-Flansche aller Druckstufen, sondern auch passende Dichtungen und Schrauben umfasst. So erhalten Kunden alles aus einer Hand und vermeiden Schnittstellenprobleme. Bei der Planung einer neuen Anlage oder der Erweiterung einer bestehenden sollten Ingenieure unbedingt auch die zukünftige Wartung berücksichtigen: Ein Flansch, der sich ohne Spezialwerkzeug demontieren lässt, spart in zehn Jahren möglicherweise tausende Euro an Arbeitszeit. Jianing Schmiede (咨询热线：176 9623 6479) steht jederzeit für eine unverbindliche Beratung zur Verfügung – von der ersten Skizze bis zur Auslieferung auf die Baustelle.

Wartung und Inspektion von 3-Zoll-Flanschverbindungen

Damit eine 3-Zoll-Flanschverbindung über viele Jahre hinweg dicht und sicher bleibt, sind regelmäßige Wartungs- und Inspektionsmaßnahmen erforderlich. Zu den typischen Prüfintervallen gehört die Sichtkontrolle auf Korrosion, Risse oder bleibende Verformungen, insbesondere nach thermischen Zyklen. Auch der Zustand der Schrauben und Muttern sollte überprüft werden – nach einem Druck- oder Temperaturwechsel kann es zu einer Lockerung kommen, die durch ein Nachziehen kompensiert werden muss. Moderne Zustandsüberwachungssysteme wie Dehnungsmessstreifen oder akustische Emissionssensoren ermöglichen eine kontinuierliche Überwachung der Flanschvorspannung, ohne dass die Anlage außer Betrieb genommen werden muss. Metallische Dichtungen, vor allem Spiraldichtungen, können unter bestimmten Bedingungen mehrmals wiederverwendet werden, sofern sie nicht plastisch verformt sind. Jianing Schmiede bietet zu diesem Zweck ein Inspektionskit an, das einen digitalen Drehmomentmessschlüssel, Dichtungslehren und ein Prüfprotokoll umfasst. Für sicherheitskritische Anwendungen in der chemischen Industrie oder in Hochdruckdampfanlagen empfiehlt sich eine jährliche Hauptinspektion mit Sichtkontrolle, Dichtheitsprüfung und ggf. einer Wiederholung der Druckprüfung. Unternehmen, die ihre Wartungspläne selbst erstellen, sollten die Herstellerangaben der Dichtung und des Flansches genau beachten, da die maximal zulässige Anzahl von Montagezyklen begrenzt sein kann.

Fazit und Handlungsempfehlung für den Praktiker

3-Zoll-Flansche sind aus modernen Rohrleitungssystemen nicht wegzudenken. Ihre standardisierte Bauweise, die Vielfalt an Werkstoffen und Ausführungen sowie die wirtschaftlichen Vorteile bei der Lebenszykluskostenbetrachtung machen sie zur ersten Wahl für Anwendungen von der Trinkwasserversorgung bis zur petrochemischen Hochdruckanlage. Die Qualität eines Flansches zeigt sich nicht auf den ersten Blick – sie offenbart sich erst im jahrelangen zuverlässigen Betrieb unter wechselnden Lasten. Entscheider sollten daher nicht nur auf den Preis achten, sondern auf die Herstellungsqualität, die Zertifizierung und den Service des Lieferanten. Jianing Schmiede hat sich als kompetenter Partner für geschmiedete Flansche etabliert, der nicht nur Standardware liefert, sondern auch Engineering-Leistungen, Lagerhaltung und After-Sales-Support bietet. Wer auf Langlebigkeit und Prozesssicherheit setzt, investiert in hochwertige 3-Zoll-Flansche und profitiert von geringeren Ausfallzeiten und niedrigeren Instandhaltungskosten. Nutzen Sie die Möglichkeit einer technischen Beratung, um die optimale Flanschbauart und Werkstoffwahl für Ihre spezifischen Betriebsbedingungen zu ermitteln. Die langjährige Erfahrung von Jianing Schmiede in der Schmiedetechnik und die enge Zusammenarbeit mit Normungsgremien stellen sicher, dass jedes Bauteil die Anforderungen der Praxis erfüllt.
