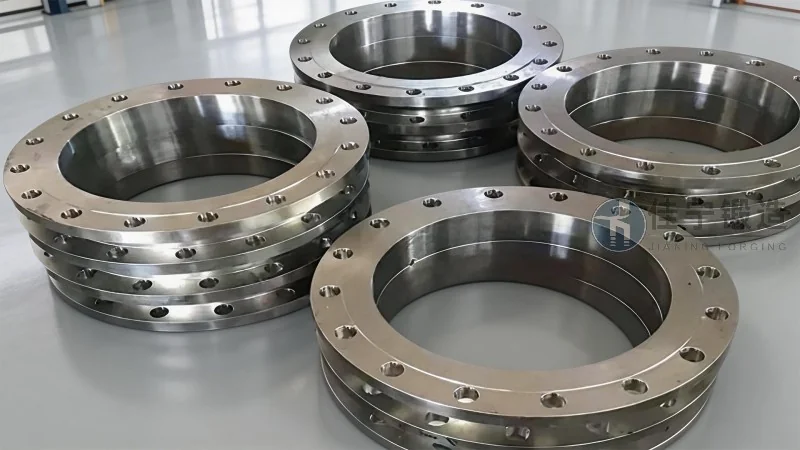

Wir sind bestrebt, Branchen aus allen Bereichen Freiform- und Gesenkschmiedeteile wie Ringschmiedeteile, Wellenschmiedeteile sowie Gesenkschmiedeteile zur Verfügung zu stellen.16MnC ist ein hochwertiger legierter Baustahl, der sich durch eine Kombination aus hoher Festigkeit, Zähigkeit und guter Schweißbarkeit auszeichnet. Im Bereich der industriellen Flanschfertigung hat sich dieser Werkstoff als besonders geeignet erwiesen, da er den hohen Anforderungen an Druckbeständigkeit, Temperaturwechsel und mechanischer Belastung in Rohrleitungssystemen gerecht wird. Flanschschmiedeteile aus 16MnC werden daher häufig in der Petrochemie, im Kraftwerksbau, in der Schifffahrt sowie im Anlagen- und Rohrleitungsbau eingesetzt. Die Schmiedeteile bieten eine homogene Gefügestruktur, die durch den Umformprozess optimiert wird – im Gegensatz zu gegossenen Varianten weisen geschmiedete Flansche aus 16MnC eine höhere Dichte, eine verbesserte Kornstruktur und damit eine längere Lebensdauer unter zyklischer Belastung auf. Die Wahl des richtigen Werkstoffs ist für die Betriebssicherheit einer Anlage von entscheidender Bedeutung. 16MnC-Flanschschmiedeteile vereinen wirtschaftliche Effizienz mit technischer Zuverlässigkeit und sind daher eine bevorzugte Lösung für viele Projekte mit mittleren bis hohen Druck- und Temperaturanforderungen. Im Folgenden wird detailliert auf die Eigenschaften, die Vorteile sowie die Einsatzmöglichkeiten von 16MnC-Flanschschmiedeteilen eingegangen, ergänzt durch aktuelle Markttrends und technische Hintergründe.
16MnC ist ein nach der europäischen Norm EN 10083-3 klassifizierter Vergütungsstahl mit einem Kohlenstoffgehalt von etwa 0,14–0,20 % und einem Mangangehalt von 1,30–1,70 %. Die Beimischung von Chrom (0,20–0,40 %) und Silizium (0,17–0,37 %) verbessert die Durchhärtbarkeit und die Verschleißfestigkeit. Die mechanischen Eigenschaften im vergüteten Zustand umfassen eine Mindeststreckgrenze von 355 MPa, eine Zugfestigkeit zwischen 550 und 750 MPa sowie eine Bruchdehnung von mindestens 22 %. Diese Werte machen den Werkstoff ideal für Flansche, die sowohl statischen als auch dynamischen Lasten ausgesetzt sind.
Die Schmiedebearbeitung spielt eine wesentliche Rolle für die Endqualität. Durch das Warmumformen bei Temperaturen zwischen 1100 und 1250 Grad Celsius wird das Korngefüge verfeinert und die Dichte gesteigert. Poren und Lunker, die beim Gießen auftreten können, werden durch den Schmiedeprozess vollständig geschlossen. Zusätzlich wird die Homogenität der chemischen Zusammensetzung verbessert, was zu gleichmäßigeren mechanischen Werten über den gesamten Querschnitt führt. 16MnC-Flanschschmiedeteile werden häufig in den Festigkeitsklassen P265GH, P280GH oder direkt nach der Werkstoffnummer 1.0479 angeboten. Sie sind für Betriebstemperaturen von -20 Grad Celsius bis +400 Grad Celsius geeignet, sofern die entsprechenden Wärmebehandlungen (Normalglühen oder Vergüten) durchgeführt wurden.
Ein weiteres wesentliches Merkmal ist die hervorragende Schweißbarkeit. Der niedrige Kohlenstoffgehalt und die kontrollierten Legierungsbestandteile minimieren das Risiko von Kaltrissen und Aufhärtungen in der Wärmeeinflusszone. Vor dem Schweißen wird eine Vorwärmung von etwa 150 bis 200 Grad Celsius empfohlen, um eine ausreichende Duktilität zu gewährleisten. Nach dem Schweißen kann eine Spannungsarmglühung notwendig sein, abhängig von der Wanddicke und der Komplexität der Konstruktion. Diese Eigenschaften machen 16MnC zu einem vielseitigen Werkstoff für Flansche aller Art – von Vorschweißflanschen über Blindflansche bis hin zu Losflanschen.
Der wesentlichste Vorteil von 16MnC-Flanschschmiedeteilen liegt in ihrer hohen Sicherheitsreserve unter Druckbelastung. Im Vergleich zu herkömmlichen C-Stahl-Flanschen (wie S235JRG2) bieten 16MnC-Flansche eine um etwa 20–30 % höhere Streckgrenze, was bei gleicher Wanddicke eine höhere Druckstufe ermöglicht. Für Anwendungen nach DIN EN 1092-1 können Flansche aus 16MnC in den Druckstufen PN 16 bis PN 100 problemlos eingesetzt werden. Dies reduziert das benötigte Materialvolumen, senkt das Gesamtgewicht der Rohrleitung und ermöglicht wirtschaftlichere Konstruktionen.
Ein weiterer Vorteil ist die verbesserte Zähigkeit bei tiefen Temperaturen. Während viele Baustähle unterhalb von -10 Grad Celsius verspröden, behält 16MnC seine Kerbschlagzähigkeit bis -20 Grad Celsius (teilweise bis -40 Grad Celsius im Sondervergütungszustand). Dies ist besonders wichtig für Anlagen in kalten Klimazonen oder bei der Lagerung von verflüssigten Gasen. Im Bereich der Offshore-Technik und der Schifffahrt sind 16MnC-Flanschschmiedeteile daher eine standardmäßige Wahl.
Die Wirtschaftlichkeit wird zusätzlich durch die gute Bearbeitbarkeit gesteigert. 16MnC lässt sich im angelassenen Zustand gut spanend bearbeiten, was die Herstellung von Dichtflächen, Nutten und Gewindebohrungen erleichtert. Die Standzeit der Werkzeuge ist im Vergleich zu höher legierten Stählen länger, was die Fertigungskosten senkt. Auch die Verfügbarkeit des Werkstoffs ist ausgezeichnet – 16MnC zählt zu den standardmäßig in Hüttenwerken produzierten Güten, sodass auch kurzfristige Lieferungen möglich sind. Bei Jianing Schmiede (咨询热线：176 9623 6479) setzen wir auf eine durchgängig geprüfte Chargenqualität, die durch Werkstoffprüfzeugnisse 3.1 nach DIN EN 10204 dokumentiert wird.
16MnC-Flanschschmiedeteile finden sich in einer Vielzahl von Industriezweigen. In der chemischen Industrie werden sie für Rohrleitungen eingesetzt, die aggressive Medien bei moderaten Temperaturen fördern. Die gute Korrosionsbeständigkeit in neutralen und leicht alkalischen Umgebungen ist hier von Vorteil, wenngleich bei stark sauren Medien eine zusätzliche Beschichtung oder das Auskleiden mit Kunststoff empfohlen wird. Im Kraftwerksbau sind 16MnC-Flansche für Dampf- und Kondensatleitungen bis 400 Grad Celsius üblich. Der Werkstoff erfüllt die Anforderungen der TRD (Technische Regeln für Dampfkessel) und der AD 2000-Merkblätter.
Im Bereich des Hochbaus werden 16MnC-Flansche in Stahlkonstruktionen für schwere Lasten eingesetzt, etwa als Anschlussflansche für Stützen oder Träger. Die Schmiedequalität gewährleistet eine ermüdungsfeste Verbindung, die auch bei Erdbebenbelastung Stand hält. In der Wasserversorgung und Abwassertechnik kommen 16MnC-Flansche bei Druckleitungen zum Einsatz, die einen Betriebsdruck von bis zu 40 bar erfordern. Die Normenreihe DIN EN 1092-1 definiert die technischen Lieferbedingungen für Flansche aus diesem Werkstoff, inklusive der zulässigen Abmessungen, Toleranzen und Prüfverfahren.
Die mechanischen Werte von 16MnC sind in der DIN EN 10083-3 festgelegt. Für Flansche gelten zusätzlich die Spezifikationen der DIN 2633 bis DIN 2638 für Vorschweißflansche sowie der DIN 2641 für Blindflansche. Eine korrekte Wärmebehandlung ist Voraussetzung für die Einhaltung der geforderten Werte. Normalerweise werden 16MnC-Flansche nach dem Schmieden normalgeglüht (Luftabkühlung) und anschließend vergütet (Abschrecken und Anlassen). Dies ergibt das optimale Verhältnis zwischen Festigkeit und Zähigkeit.
Die Nachfrage nach 16MnC-Flanschschmiedeteilen wird bis zum Jahr 2026 voraussichtlich um durchschnittlich 3–5 Prozent pro Jahr steigen, getrieben durch Investitionen in die Energieinfrastruktur und den Ausbau erneuerbarer Energien. Im Bereich der Wasserstofftechnologie gewinnen Flansche aus 16MnC an Bedeutung, da sie für gasförmigen Wasserstoff bei Drücken bis 350 bar geeignet sind, sofern eine entsprechende Oberflächenbehandlung erfolgt. Die Entwicklung hin zu größeren Anlagenmodulen erfordert Flansche mit Durchmessern von über 1500 mm, die als Schmiedeteile aus einem Stück gefertigt werden können – ein Bereich, in dem die Erfahrung des Schmiedepartners eine zentrale Rolle spielt.
Ein technischer Trend ist die zunehmende Integration von Zerstörungsfreier Prüfung (ZfP) in den Fertigungsprozess. Ultraschallprüfung nach DIN EN 10228-3 und Sichtprüfung nach DIN EN 10228-2 sind heute Standard für 16MnC-Flansche in sicherheitsrelevanten Anwendungen. Darüber hinaus setzt sich die digitale Dokumentation von Prüfergebnissen immer mehr durch. Kunden verlangen einen vollständigen Rückverfolgbarkeitsnachweis von der Schmelze bis zum fertigen Flansch. Jianing Schmiede hat in moderne Prüfgeräte und Datenerfassungssysteme investiert, um diesen Anforderungen gerecht zu werden.
Auch die additive Fertigung und die Simulation von Schmiedeprozessen gewinnen an Bedeutung. Mithilfe von Finite-Elemente-Methoden (FEM) kann die Werkzeug- und Prozessauslegung optimiert werden, was zu kürzeren Entwicklungszeiten und einer verbesserten Materialausnutzung führt. In der Praxis bedeutet dies, dass 16MnC-Flanschschmiedeteile mit geringeren Bearbeitungszugaben und damit reduziertem Materialverbrauch gefertigt werden können. Das senkt nicht nur die Kosten, sondern auch die Umweltbelastung durch weniger Abfall. Gleichzeitig bleiben die mechanischen Eigenschaften auf hohem Niveau erhalten.
Die Herstellung von 16MnC-Flanschschmiedeteilen unterliegt strengen Qualitätskontrollen, die bereits bei der Eingangsprüfung der Rohmaterialien beginnen. Die chemische Zusammensetzung jeder Charge wird mittels Spektralanalyse verifiziert. Anschließend erfolgt das Erwärmen in gasbeheizten Drehherdöfen, die eine gleichmäßige Temperaturverteilung gewährleisten. Der Schmiedevorgang selbst wird in zwei oder mehr Stufen durchgeführt – zunächst das Vorformen, dann das Fertigschmieden, wobei die Temperatur während des gesamten Prozesses überwacht wird.
Nach dem Schmieden werden die Flansche einer Wärmebehandlung unterzogen. Typisch ist das Normalglühen bei etwa 850–900 Grad Celsius, gefolgt von schneller Abkühlung in Luft oder einer kontrollierten Kühlstrecke. Bei Bedarf wird eine Vergütung durch Abschrecken in Wasser oder Öl und anschließendes Anlassen bei 550–650 Grad Celsius durchgeführt. Die erzielte Härte wird durch Stichproben an repräsentativen Stellen gemessen. Jeder Flansch wird nach der Wärmebehandlung auf Maßhaltigkeit, Risse und Oberflächenfehler geprüft. Die Dichtflächen werden nach den Vorgaben der DIN 2527 oder DIN 2512 bearbeitet – Rautiefen zwischen 3,2 und 6,3 Mikrometer sind hierbei die Norm.
Für jede Lieferung wird ein Prüfzeugnis ausgestellt, das die mechanischen Werte, die chemische Analyse und die Ergebnisse der ZfP-Prüfung enthält. Bei Jianing Schmiede werden diese Zeugnisse lückenlos archiviert. Die Kombination aus moderner Fertigungstechnik, erfahrenen Fachkräften und konsequenter Qualitätssicherung ermöglicht es, auch komplexe Kundenanforderungen zuverlässig zu erfüllen. Kunden aus der Chemiebranche, dem Kraftwerksbau und der Offshore-Industrie vertrauen auf diese Verfahren und bestätigen die hohe Standzeit der 16MnC-Flansche in ihren Anlagen.
Die Wahl des richtigen Flanschwerkstoffs hat direkte Auswirkungen auf die Gesamtbetriebskosten einer Anlage. 16MnC-Flanschschmiedeteile bieten eine kosteneffiziente Lösung, weil sie eine lange Lebensdauer mit moderaten Beschaffungskosten verbinden. Im Vergleich zu Edelstahlflanschen (z. B. 316L) sind sie um etwa 40–50 Prozent günstiger, während sie in vielen Anwendungen ähnliche mechanische Eigenschaften bieten. Die geringere Korrosionsbeständigkeit kann durch Beschichtungen ausgeglichen werden, was die Einsatzmöglichkeiten erweitert.
Ein weiterer wirtschaftlicher Vorteil ist die gute Recyclingfähigkeit des Materials. 16MnC ist zu 100 Prozent recycelbar, und der Schrottwert ist stabil. Angesichts steigender Rohstoffpreise und Umweltauflagen wird dieser Aspekt immer relevanter. Projekte, die nachhaltige Beschaffungskriterien erfüllen müssen, bevorzugen daher 16MnC-Schmiedeteile. Die Verfügbarkeit des Werkstoffs in allen gängigen Abmessungen – von DN 15 bis DN 2000 – erlaubt eine schnelle Beschaffung ohne lange Vorlaufzeiten.
Zudem reduziert die hohe Zuverlässigkeit von 16MnC-Flanschen die Ausfallzeiten in der Produktion. Undichtigkeiten oder Brüche an Flanschverbindungen führen zu kostspieligen Stillständen und Reparaturen. Durch die Verwendung von Schmiedeteilen aus 16MnC mit der richtigen Wärmebehandlung wird das Risiko solcher Ausfälle minimiert. Langzeitstudien zeigen, dass die mittlere Lebensdauer von 16MnC-Flanschen in chemischen Anlagen bei über 15 Jahren liegt, sofern die Betriebsbedingungen eingehalten werden. Dies schafft Vertrauen und reduziert die Planungsunsicherheit für den Betreiber.
Die umfassende Betrachtung der Eigenschaften und Vorteile von 16MnC-Flanschschmiedeteilen zeigt, dass es sich um einen ausgereiften und hochfunktionalen Werkstoff handelt, der in vielen industriellen Anwendungen die optimale Balance zwischen Leistung und Kosten bietet. Die hohe Festigkeit, die hervorragende Schweißbarkeit, die ausreichende Zähigkeit bei tiefen Temperaturen und die gute Bearbeitbarkeit machen ihn zur ersten Wahl für Rohrleitungssysteme mit mittleren und hohen Anforderungen. Die Schmiedequalität garantiert eine homogene Gefügestruktur und maximale Dichte, die bei Gusslösungen nicht erreichbar sind. Für Betreiber von Anlagen in der Petrochemie, der Energieerzeugung und der Schifffahrt bedeutet dies eine nachhaltige Investition in die Betriebssicherheit und Langlebigkeit ihrer Infrastruktur.
Die aktuellen Markttrends bestätigen die anhaltende Relevanz von 16MnC. Der Ausbau der Wasserstoffwirtschaft, die Modernisierung alter Kraftwerke und der vermehrte Einsatz von Modulbauweise in der Industrie treiben die Nachfrage nach zuverlässigen Flanschverbindungen weiter an. Unternehmen, die hier auf hochwertige Schmiedeteile setzen, positionieren sich langfristig wettbewerbsfähig. Jianing Schmiede begleitet Kunden von der Planung bis zur Lieferung mit fundiertem technischem Wissen und einer Fertigung, die den neuesten Normen entspricht. Die Kombination aus Werkstoffkompetenz, moderner Schmiedetechnik und kundenorientiertem Service schafft Vertrauen – die Grundlage für eine erfolgreiche Partnerschaft. Wenn Sie die Spezifikationen für Ihr nächstes Flanschprojekt überprüfen möchten, stehen wir Ihnen mit einer detaillierten Beratung zur Seite.
