Einführung in Reduzierflansche – Grundlagen und Bedeutung für industrielle Rohrleitungssysteme

In der modernen Industrieanlagen- und Rohrleitungstechnik spielt die Wahl der richtigen Verbindungselemente eine zentrale Rolle für die Betriebssicherheit, Effizienz und Wartungsfreundlichkeit eines gesamten Systems. Reduzierflansche – auch als konzentrische oder exzentrische Übergangsflansche bekannt – sind dabei ein unverzichtbares Bauteil, wenn es darum geht, Rohrleitungen mit unterschiedlichen Nennweiten sicher und dicht miteinander zu verbinden. Sie kommen in nahezu allen Branchen zum Einsatz, die fluide Medien transportieren, darunter die chemische Industrie, die Petrochemie, die Lebensmittel- und Getränkeproduktion, die Kraftwerkstechnik, der Schiffbau sowie die Wasser- und Abwasserbehandlung.

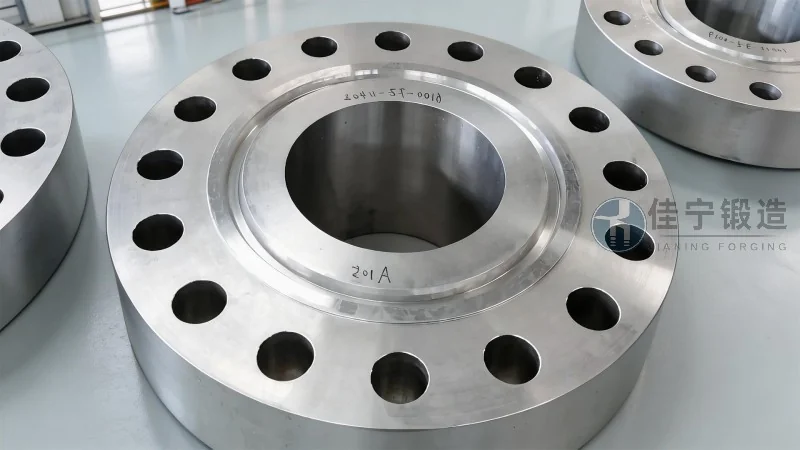

Ein Reduzierflansch ist im Kern ein Flansch, der auf einer Seite einen größeren Anschlussdurchmesser und auf der anderen Seite einen kleineren Anschlussdurchmesser aufweist. Im Gegensatz zu einer einfachen Reduzierung (einem konischen Rohrverbindungsstück) integriert der Reduzierflansch die Funktion der Durchmesserreduzierung und der Flanschverbindung in einem einzigen Bauteil. Dies ermöglicht eine direkte flanschseitige Montage an Absperrarmaturen, Pumpen, Ventilen oder anderen Aggregaten, ohne zusätzliche Adapter oder Schweißarbeiten vor Ort. Dadurch verringert sich der Montageaufwand erheblich, und potenzielle Leckagepunkte werden reduziert.

Einsatzbereiche und Marktentwicklung bis 2026: Laut aktuellen Branchenprognosen wird der globale Markt für industrielle Flanschverbindungen bis zum Jahr 2026 ein moderates, aber stetiges Wachstum verzeichnen. Haupttreiber sind die steigenden Investitionen in petrochemische Anlagen im Nahen Osten und in Asien, die Modernisierung von Kraftwerksparks in Europa sowie die verstärkte Nachfrage nach hygienischen Rohrleitungslösungen in der Pharmazie und Lebensmittelbranche. Reduzierflansche gewinnen dabei zunehmend an Bedeutung, da sie eine kompakte Bauweise bei gleichzeitig hoher Druckstabilität ermöglichen. Auch die wachsende Bedeutung von Werkstoffoptimierung – etwa korrosionsbeständiger Edelstahl für Meerwasseranwendungen – treibt die technische Weiterentwicklung von Reduzierflanschen voran.

Die Firma Jianing Schmiede hat sich auf die Herstellung von hochwertigen Schmiedeflanschen einschließlich Reduzierflanschen spezialisiert und bietet Lösungen, die den anspruchsvollen Anforderungen internationaler Normen wie DIN EN 1092-1, ASME B16.5 und GOST 12820 entsprechen. Die langjährige Erfahrung in der Gesenkschmiede sowie das präzise Wärmebehandlungsverfahren gewährleisten eine gleichbleibend hohe Materialdichte und mechanische Festigkeit. Insbesondere bei Anwendungen mit hohen Betriebsdrücken oder extremen Temperaturen – etwa in Dampfkraftwerken oder Gasverarbeitungsanlagen – setzen Ingenieure daher gezielt auf die Reduzierflansche von Jianing Schmiede.

Vorteile von Reduzierflanschen – Effizienzsteigerung und Kostensenkung in der Anlagentechnik

Reduzierflansche bieten eine Reihe von klaren Vorteilen gegenüber herkömmlichen Lösungen aus einer Kombination von Standardflanschen und Rohrreduzierungen. Diese Vorteile erstrecken sich von der Planungsphase über die Montage bis hin zum laufenden Betrieb und zur Wartung.

Komplexitätsreduktion in der Konstruktion und Bestandhaltung: Konstrukteure können mit Reduzierflanschen die Anzahl der erforderlichen Einzelteile reduzieren. Statt eines Standardflansches plus einer separaten Rohrreduzierung plus Schweißnähten wird nur ein einziges Bauteil benötigt. Das vereinfacht die Dokumentation, reduziert das Lagerrisiko von Komponenten und beschleunigt die Inbetriebnahme.

Gewichtseinsparung und kompakte Bauweise: Reduzierflansche verfügen über einen kürzeren axialen Bauraum im Vergleich zu einer Kombination aus Flansch und ReReduzierstück. Gerade beengten Einbausituationen – etwa in Schiffsmaschinenräumen oder Modulbauweisen – kommt dieser kompakte Aufbau sehr zugute. Zudem wiegen Reduzierflansche aufgrund der optimierten Geometrie bei gleicher Druckstufe weniger als die Summe der Einzelteile. Dies führt zu einer geringeren statischen Belastung der Tragstrukturen und vereinfacht die Handhabung bei der Montage.

Höhere Dichtheit und Betriebssicherheit: Jede zusätzliche Schraub- oder Schweißverbindung ist eine potenzielle Schwachstelle in einem Rohrleitungssystem. Reduzierflansche eliminieren eine Nahtstelle – die Verbindung zwischen Flansch und Reduzierung. Dadurch verringert sich die Anzahl der Dichtflächen und damit das Risiko von Leckagen. Gerade bei aggressiven Medien oder hohen Drücken ab PN16 bis PN100 kann dies die Standzeit eines Systems nachweislich erhöhen.

Kosteneffizienz im gesamten Lebenszyklus: Auch wenn der Einkaufspreis eines einzelnen Reduzierflansches höher sein kann als der eines Standardflansches, zahlt sich die Investition durch die Reduzierung der gesamten Herstellungs- und Wartungskosten aus. Geringere Montagezeit (weniger Schrauben, keine Schweißvorbereitung), geringere Prüfkosten (weniger Nahtprüfungen) und ein reduziertes Ersatzteillager (ein Teil statt zwei) führen zu messbaren Einsparungen.

Flexible Werkstoffauswahl für unterschiedliche Medien: Reduzierflansche werden in verschiedenen Werkstoffen angeboten – von unlegiertem Baustahl (St37, P250GH) über Edelstahl (1.4571, 1.4404) bis hin zu Sonderlegierungen wie Hastelloy oder Duplex-Stählen. Bei Jianing Schmiede können Kunden den Werkstoff exakt auf das Fördermedium und die Betriebsbedingungen abstimmen. So bieten zum Beispiel Edelstahl-Reduzierflansche in der Lebensmittelindustrie eine hygienegerechte Oberfläche mit geringer Kontamination, während Duplex-Ausführungen in Offshore-Plattformen der chloridinduzierten Spannungsrisskorrosion trotzen.

Anpassung an Normen und kundenspezifische Maße: Standardisierte Reduzierflansche sind in den Nennweiten DN15 bis DN600 und Druckstufen PN6 bis PN40 nach DIN EN 1092-1 verfügbar. Für Sonderanwendungen fertigt Jianing Schmiede auch exzentrische Reduzierflansche, die in der horizontalen Verlegung eine partiell abfallende Kante aufweisen – ideal für Entwässerungsleitungen. Optional können kundenspezifische Lochbilder, eine verstärkte Hub (Dicke) oder eine Sonderoberfläche (z. B. Rz 6,3 oder 3,2 µm Dichtfläche) realisiert werden.

Eigenschaften von Reduzierflanschen – Technische Merkmale und Qualitätskriterien im Detail

Die Leistungsfähigkeit eines Reduzierflansches wird wesentlich durch seine geometrischen und mechanischen Eigenschaften bestimmt. Für Anlagenbetreiber und Planer ist es entscheidend, die relevanten Parameter zu verstehen und anwendungsspezifisch auszuwählen.

1. Bauformen: konzentrisch vs. exzentrisch
Der konzentrische Reduzierflansch ist rotationssymmetrisch; die Achse des großen und des kleinen Anschlusses fluchten. Diese Bauform wird bevorzugt in senkrechten Rohrleitungen eingesetzt, um Kavitation zu vermeiden. Der exzentrische Reduzierflansch hingegen verschiebt die Achse, sodass die Rohrinnenseite des kleineren Anschlusses fluchtet. Dies verhindert die Ansammlung von Gasblasen oder Kondensat in waagerechten Leitungen – ein entscheidender Vorteil in der Dampf- und Gastechnik.

2. Druck-Temperatur-Zuordnung
Jeder Reduzierflansch wird nach seiner Druckstufe – z. B. PN16, PN40 – klassifiziert, die den maximal zulässigen Betriebsdruck bei bestimmter Temperatur definiert. Die Schmieden von Jianing Schmiede stellen sicher, dass die Flansche durch das präzise gesteuerte Schmieden und die Wärmebehandlung (Normalglühen oder Vergüten) eine homogene Gefügestruktur erhalten, die die Anforderungen der Druckgeräterichtlinie 2014/68/EU erfüllt. Datenblätter enthalten klare Angaben zur Druck-Temperatur-Klasse, etwa nach EN 1092-1 Tabelle 6.

3. Oberflächengüte der Dichtfläche
Die Dichtfläche eines Reduzierflansches kann als Vor-, Nut- oder glatte Dichtfläche ausgeführt sein. Die Rahtiefe Rz liegt meist zwischen 6,3 und 12,5 µm, bei hohen Ansprüchen (z. B. gasdichte Verbindungen) kann auf Rz 3,2 µm gefeint werden. Die Dichtflächen werden auf Planschleifmaschinen der neuesten Generation bearbeitet – damit wird eine Ebenheitstoleranz im Hundertstelbereich erreicht, die für eine langzeitstabile Abdichtung unverzichtbar ist.

4. Werkstoffzertifizierung und Rückverfolgbarkeit
Jeder Reduzierflansch von Jianing Schmiede wird mit einer Werksbescheinigung 2.1 oder 3.1 nach DIN EN 10204 geliefert. Die Schmelznummer und das Fertigungsdatum sind auf dem Bund gestempelt, sodass eine lückenlose Rückverfolgbarkeit bis zur Rohmaterialcharge gewährleistet ist. Dies ist besonders in der Kerntechnik, Pharmazie oder bei sicherheitsrelevanten Anlagen gesetzlich vorgeschrieben.

5. Maßtoleranzen und Prüfschaft
Die Außendurchmesser und Dickentoleranzen halten die Vorgaben der EN 1092-1 oder ASME B16.5 Klasse 150/300/600 ein. Zusätzlich wird jedes Teil einer Sichtkontrolle und einer Dichtheitsprüfung unterzogen. Für Großserien kommen statistische Prozesssteuerungen (SPC) zum Einsatz, die eine hohe Wiederholgenauigkeit garantieren.

6. Korrosionsschutz und Oberflächenveredelung

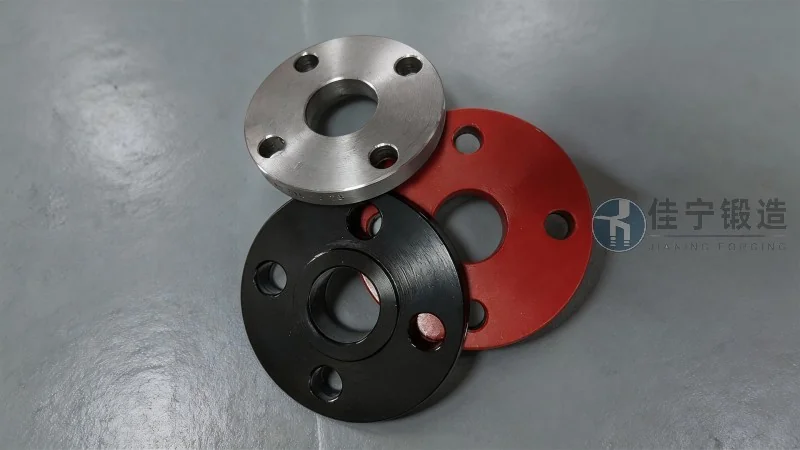

Für aggressivere Umgebungen bieten sich Beschichtungen an – beispielsweise eine Feuerverzinkung nach EN 1461 für Baustahlflansche oder eine elektropolierte Oberfläche bei Edelstahl. In der Offshore-Technik sind zusätzliche Schutzanstriche mit Zinkstaubgrundierung üblich. Jianing Schmiede führt auf Wunsch eine Passivierung oder eine chemische Vernickelung durch, um die Standzeiten unter Salznebelbedingungen zu verlängern.

7. Prüfzyklus und Qualitätssicherung
Die hauseigene QS-Abteilung führt stichprobenartig zerstörende Prüfungen wie Zugversuche, Härteprüfungen (HBW) und Kerbschlagbiegeversuche nach ISO 148 durch. Die Ergebnisse fließen in die kontinuierliche Prozessoptimierung der Schmiedestraße ein. Bei jeder Lieferung wird ein Prüfbericht ausgestellt, der die Konformität mit der Bestellung bestätigt.

Wirtschaftliche Bedeutung und praktischer Nutzen in der Anlagenbetriebsführung

Reduzierflansche sind kein modisches Element in der Rohrleitungstechnik, sondern ein bewährtes Mittel zur Steigerung der Anlagenverfügbarkeit. Betreiber von Raffinerien berichten in Fachpublikationen von einer Reduzierung der Leckagevorfälle um bis zu 40 Prozent nach der Umstellung von Einzelflansch-Reduzierungs-Kombinationen auf integrierte Reduzierflansche. Die kürzere Montagezeit spart je nach Nennweite 20 bis 60 Minuten pro Verbindung – hochgerechnet auf mehrere hundert Flanschverbindungen in einer Anlage ergibt dies erhebliche Stillstandszeitverkürzungen bei Revisionen.

Die jüngste Marktstudie „Industrial Flanges 2026“ der European Pipeline Association zeigt, dass der Anteil von Reduzierflanschen am Gesamtflanschvolumen von 12 % (2020) auf voraussichtlich 18 % (2026) ansteigen wird. Als Grund wird die wachsende Nachfrage nach modularen Anlagenkonzepten und die Verlagerung von Neubau zu Retrofit-Projekten genannt, bei denen Alt- und Neuleitungen mit unterschiedlichen Durchmessern verbunden werden müssen.

Bei Jianing Schmiede verstehen wir, dass ein Reduzierflansch weit mehr ist als ein einfacher Stahlring. Unsere Kunden erhalten eine durchgängig dokumentierte Qualität – vom Rohmaterialeingang über den Schmiedeprozess bis zur Endprüfung. Mit unseren Fertigungskapazitäten (4000 Tonnen Schmiedepressen, CNC-Drehmaschinen mit bis zu 2,5 m Planscheibendurchmesser) können wir sowohl kleine Stückzahlen für Spezialanfertigungen als auch Großserien für OEM-Lieferanten abdecken.

Ein Beispiel aus der Praxis: Ein Petrochemie-Werk in Norddeutschland benötigte für die Anbindung einer neuen Hochdruckdampfleitung (PN40, 450 °C) Reduzierflansche von DN200 auf DN150 in Werkstoff 1.5415 (16Mo3). Die bisher verwendeten Lösungen zeigten nach zwei Jahren Betrieb Rissbildung im Übergangsbereich. Wir entwickelten gemeinsam mit dem Kunden eine optimierte Kontur mit vergrößertem Radius am Übergang des Reduzierkonus – die Flansche sind seit fünf Jahren ohne Ausfall im Einsatz.

Für Ihre nächste Ausschreibung oder Ihren individuellen Bedarf an Reduzierflanschen unterschiedlicher Druckstufen und Werkstoffe stehen Ihnen die erfahrenen Ingenieure von Jianing Schmiede zur Verfügung. Eine erste technische Beratung, Angebotslegung und Bemusterung erfolgt innerhalb weniger Werktage.

Kontaktieren Sie uns direkt für eine unverbindliche Machbarkeitsanalyse: (咨询热线：176 9623 6479) – wir freuen uns auf Ihre Anfrage.

Fazit – Reduzierflansche als intelligente Wahl für moderne Rohrleitungssysteme

Reduzierflansche vereinen die Funktion der Durchmesserreduktion und der sicheren Flanschverbindung in einem Bauteil. Sie bieten messbare Vorteile bei Montagezeit, Gewicht, Dichtheit und Systemzuverlässigkeit. Die technischen Eigenschaften – Bauform, Werkstoff, Druckstufe, Oberflächengüte – lassen sich exakt auf die betrieblichen Anforderungen abstimmen. Mit dem nachhaltigen Wachstum der globalen Chemie- und Energieinfrastruktur wird die Bedeutung dieses industriellen Bauteils bis 2026 weiter steigen.

Als Hersteller mit jahrzehntelanger Erfahrung in der Gesenkschmiede und Präzisionsbearbeitung liefert Jianing Schmiede über 150.000 Flansche pro Jahr – darunter einen wachsenden Anteil an Reduzierflanschen für nationale und internationale Projekte. Unser Qualitätsversprechen basiert auf einer lückenlosen Werkstoffdokumentation, einer modernen 5-Achs-CNC-Fertigung und einer Prüftiefe, die weit über die Normvorgaben hinausgeht.

Wenn Sie nach einem langjährigen Partner für Ihre Flanschverbindungen suchen, der Ihnen sowohl technisches Know-how als auch Liefertreue bietet, nehmen Sie das Gespräch auf. Wir analysieren Ihre Anwendung, erstellen ein maßgeschneidertes Angebot und begleiten Sie von der Planung bis zur Inbetriebnahme.
