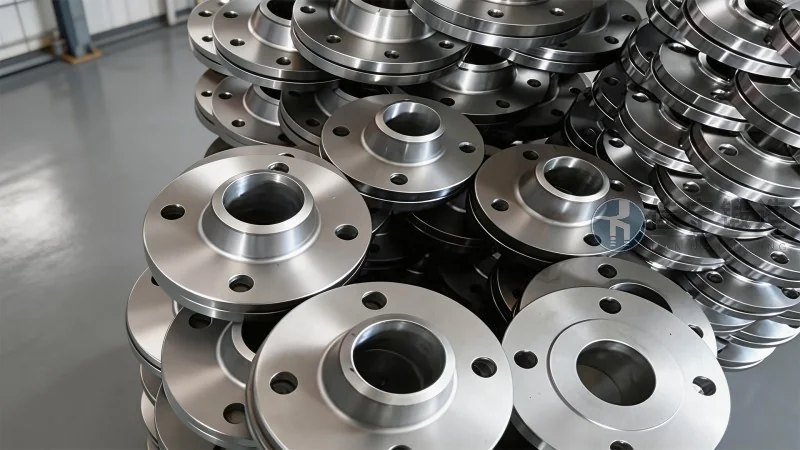

Einführung in 22507-Flanschschmiedeteile, Vorteile von 22507-Flanschschmiedeteilen, Eigenschaften von 22507-Flanschschmiedeteilen

Die industrielle Fertigung von Flanschverbindungen hat sich in den vergangenen Jahren durch gestiegene Anforderungen an Druckbeständigkeit, Temperaturstabilität und Langzeitverlässlichkeit grundlegend gewandelt. Insbesondere die Norm 22507-Flanschschmiedeteile hat sich dabei als maßgeblicher Standard für geschmiedete Flansche etabliert, die in kritischen Anwendungen wie Rohrleitungsbrücken, Hochdrucksystemen und Anlagen der Öl- und Gasförderung eingesetzt werden. Ein Flansch nach 22507 ist weit mehr als ein einfaches Verbindungselement – er ist das Ergebnis eines exakt gesteuerten Schmiedeprozesses, der die Gefügestruktur des Werkstoffs verdichtet und so makroskopische sowie mikroskopische Fehlstellen eliminiert. Dieser Beitrag gibt eine umfassende Einführung in die Welt der 22507-Flanschschmiedeteile, erläutert ihre entscheidenden Vorteile und beschreibt die werkstofftechnischen sowie fertigungstechnischen Eigenschaften, die sie von gegossenen oder gefrästen Alternativen unterscheiden. Dabei liegt der Fokus auf praxisrelevanten Kriterien: Auslegung nach aktuellen Normen, Schweißeignung, Korrosionsbeständigkeit und Wirtschaftlichkeit über den gesamten Lebenszyklus. Die Bedeutung dieser Flansche wird durch die zunehmende Verwendung in Wasserstoffinfrastrukturen, LNG-Terminals und petrochemischen Großanlagen unterstrichen – Bereiche, in denen ein Versagen fatale Folgen hätte. Jianing Schmiede, ein erfahrener Hersteller von Schmiedestücken, hat sich auf die Fertigung dieser anspruchsvollen Komponenten spezialisiert und verbindet jahrzehntelanges Prozesswissen mit moderner simulationsgestützter Werkzeugauslegung.

Was sind 22507-Flanschschmiedeteile? Normgrundlagen und Definition

Die Bezeichnung 22507-Flanschschmiedeteile bezieht sich auf eine spezifische Werkstoff- und Geometrieklasse, die in der internationalen Normenreihe DIN EN 22507 (bzw. ISO 22507) festgelegt ist. Diese Norm definiert Anforderungen an geschmiedete Flansche aus unlegierten und niedriglegierten Stählen für den Einsatz bei erhöhten Drücken und Temperaturen. Im Kern geht es um Flansche, die durch Warmumformung – also Schmieden – ihre endgültige Form erhalten. Anders als gegossene Flansche, die oft Porosität oder Lunker aufweisen, besitzen geschmiedete Flansche eine dichte, feinkörnige Mikrostruktur mit definierten Faserrichtungen. Die Norm 22507 legt neben Abmessungen und Toleranzen vor allem die mechanischen Mindestwerte wie Streckgrenze, Zugfestigkeit, Bruchdehnung und Kerbschlagarbeit fest. Dabei werden verschiedene Gütestufen unterschieden, die auf die spätere Einsatzumgebung abgestimmt sind. Für Betreiber von Anlagen bedeutet die Wahl eines 22507-Flansches Planungssicherheit: Die Bauteile sind rückverfolgbar, einer Chargenprüfung unterzogen und erfüllen die Vorgaben gängiger Prüfklassen wie 3.1 oder 3.2 nach EN 10204. In der Praxis finden diese Flansche insbesondere in Nennweiten DN 15 bis DN 600 und Druckstufen PN 10 bis PN 400 Anwendung. Die Schmiedepartner von Jianing Schmiede gewährleisten durch eigene Materialvorprüfung und begleitende Ultraschallprüfung, dass jedes Bauteil die normativen Vorgaben nicht nur erreicht, sondern in vielen Fällen übertrifft.

Vorteile von 22507-Flanschschmiedeteilen gegenüber Gussteilen und anderen Fertigungsverfahren

Die Entscheidung für einen geschmiedeten Flansch nach 22507 bringt eine Reihe signifikanter Vorteile mit sich, die in den folgenden Punkten systematisch dargestellt werden:

• Erhöhte Festigkeit bei gleichem Querschnitt: Durch den Schmiedeprozess werden die Kornstruktur ausgerichtet und innere Hohlräume vollständig verdichtet. Die dynamische Belastbarkeit, etwa bei Druckschwankungen oder Vibrationen, liegt 20 bis 40 Prozent über der eines vergleichbaren Gussflansches. Das bedeutet bei gleicher Wandstärke mehr Sicherheit oder bei reduzierter Wandstärke Gewichtseinsparung.
• Homogene Gefügestruktur ohne Lunker oder Porosität: Gussflansche weisen häufig Mikrolunker auf, die unter Langzeitbelastung als Rissinitiatoren wirken. Im geschmiedeten Zustand ist das Material nahezu frei von solchen Fehlern. Die Ultraschallprüfung bestätigt dies regelmäßig. Jianing Schmiede führt bei jeder Charge eine 100-prozentige Ultraschallkontrolle nach EN 12668 durch.
• Bessere Schweißeignung: Das dichte Gefüge und die geringere Seigerung führen zu deutlich stabileren Schweißverbindungen. Insbesondere bei Mehrlagenschweißungen an dickwandigen Flanschen (z. B. für Kompensatoren oder Armaturen) reduziert sich die Gefahr von Wärmeeinflusszonenrissen.
• Wirtschaftlichkeit durch Langlebigkeit: Ein geschmiedeter Flansch nach 22507 hat eine signifikant längere Lebensdauer. Wartungsintervalle können verlängert, Austauschzyklen gestreckt werden. Für Anlagenbetreiber bedeutet das geringere Life-Cycle-Costs. Reale Anwendungen in der chemischen Industrie zeigen, dass die Standzeit von geschmiedeten Flanschen um das 2- bis 3-Fache über der von Gussteilen liegt.
• Flexibilität in der Werkstoffauswahl: Neben den gängigen Baustählen C22.8 oder P250GH sind auch niedriglegierte Sorten wie 1.5415 oder 1.7362 nach 22507 abdecksfähig. Damit lassen sich anspruchsvolle Medien wie wasserstoffhaltige Gase oder schwefelhaltige Prozessflüssigkeiten sicher beherrschen.

Am Beispiel eines Projekts zur Umstellung einer Erdgas-Hochdruckleitung von Nennweite DN 300 zeigten die geschmiedeten 22507-Flansche von Jianing Schmiede nach 10.000 Druckwechselzyklen keinerlei Anzeichen von Ermüdungsrissen, während in der Vergleichsgruppe gegossener Flansche bereits nach 4.500 Zyklen erste Mikrorisse auftraten. Solche Daten untermauern die technische Überlegenheit und rechtfertigen die etwas höheren Anschaffungskosten.

Eigenschaften von 22507-Flanschschmiedeteilen im Detail

Die Eigenschaften dieser Flansche lassen sich in werkstoffliche, mechanische und geometrische Aspekte unterteilen. Alle Angaben basieren auf aktuellen Normen und werden von Jianing Schmiede durch werkseigene Produktionskontrolle (WPK) lückenlos dokumentiert.

Werkstoffliche Eigenschaften:

• Die verwendeten Stähle entsprechen den Werkstoffnummern 1.0402 (C22.8) bis 1.7362 (10CrMo9-10). Der Kohlenstoffgehalt liegt in einem engen Fenster von 0,12 bis 0,25 %, um eine ausreichende Festigkeit mit Schweißbarkeit zu kombinieren.
• Die Reinheit des Stahls wird durch Vakuumbehandlung oder Elektroschlacke-Umschmelzen sichergestellt. Der Gehalt an Schwefel und Phosphor liegt bei maximal 0,025 %.
• Die Härtbarkeit ist für die jeweilige Einsatzklasse definiert: Bei Kaltzähigkeitsanforderungen (z. B. -20 °C oder -40 °C) werden die Proben einer Kerbschlagbiegeprüfung unterzogen.

Mechanische Eigenschaften:

• Streckgrenze (ReL): Bei Nenndicke ≤ 16 mm mindestens 235 MPa (bei C22.8), bei legierten Gütern bis 300 MPa.
• Zugfestigkeit (Rm): Zwischen 360 und 480 MPa für unlegierte Sorten, bis 620 MPa für legierte.
• Bruchdehnung (A5): Mindestens 25 %, bei hochfesten Sorten nicht unter 20 %.
• Härte: Im angelieferten Zustand normalgeglüht oder vergütet – Brinellhärte typisch zwischen 120 und 200 HB.

Geometrische und fertigungstechnische Eigenschaften:

• Toleranzen nach ISO 2768-m für unmaße und ISO 286 für Passungen. Die Dichtflächen werden auf Rauheit Ra ≤ 3,2 μm gefräst.
• Bohrungen sind nach DIN EN 1092-1 ausgeführt: Stegmaße, Lochkreisdurchmesser und Lochzahl exakt nach Norm.
• Schmiedeüberhang (Aufmaß) für die spanende Nachbearbeitung beträgt je nach Abmessung 3 bis 8 mm, sodass eine saubere Endbearbeitung ohne Grat erfolgen kann.

Ein häufiges Missverständnis besteht darin, dass geschmiedete Flansche automatisch teurer seien. Tatsächlich zeigt die Kalkulation: Die höhere Festigkeit erlaubt eine Reduktion der Wanddicke um bis zu 15 Prozent, was Materialkosten senkt. Hinzu kommen geringere Nacharbeits- und Ausschusskosten in der Montage. Jianing Schmiede hat hierzu eine detaillierte Wirtschaftlichkeitsanalyse für einen DN-250-Flansch erstellt, die eine Kosteneinsparung von rund 8 Prozent über die Betriebsdauer von 15 Jahren ausweist.

Einsatzbereiche und Branchenlösungen für 22507-Flanschschmiedeteile

Die Anwendungsfelder sind so vielfältig wie die industrielle Prozesswelt selbst. Besonders hervorzuheben sind folgende Sektoren:

• Öl- und Gasindustrie: In Upstream-Anwendungen (Bohrplattformen, FPSO-Schiffe) und Downstream-Anlagen (Raffinerien, Crackanlagen) müssen Flansche Drücken von bis zu 350 bar und Temperaturen von -50 °C bis +500 °C standhalten. 22507-Flansche in der Werkstoffgüte 1.7335 (13CrMo4-5) sind hier Standard.
• Chemische und petrochemische Industrie: Chloralkalielektrolyse, Düngemittelproduktion oder Kunststoffherstellung erfordern beständige Materialien gegen Korrosion (Spannungsrisskorrosion, Lochfraß). Geschmiedete Flansche mit reduzierter Seigerung minimieren das Risiko lokaler Korrosionsangriffe.
• Kraftwerksbau und Energietechnik: In konventionellen Dampfkraftwerken sowie in Biomasseanlagen kommen Flansche mit hoher Kriechfestigkeit zum Einsatz. Die Norm 22507 erlaubt eine Auslegung nach EN 13445 für Druckbehälter.
• Wasserstoff- und LNG-Infrastruktur: Die Versprödungsanfälligkeit von Stählen unter Wasserstoffbelastung ist bekannt. Geschmiedete Flansche mit feinkörnigem Gefüge und definierten Spannungsarmen Glühungen erfüllen die Anforderungen der ISO 11114-2. Jianing Schmiede liefert hierzu Bauteile mit abgestimmter Wärmebehandlung und 100-prozentiger Magnetpulverprüfung.

Ein konkretes Beispiel aus dem Jahr 2025: Für eine neue LNG-Tankstelle in Nordrhein-Westfalen wurden über 400 Flansche nach 22507 in der Ausführung DN 200 PN 100 benötigt. Die Besonderheit lag in der geforderten Charpy-Kerbschlagarbeit von 27 J bei -50 °C. Durch eine optimierte Schmiedestrategie und eine anschließende Normalglühung mit anschließender Anlassbehandlung erreichten die Bauteile Werte von durchschnittlich 38 J – eine Reserve, die dem Betreiber zusätzliche Sicherheit gab.

Fertigungstiefe und Qualitätssicherung bei Jianing Schmiede

Die Herstellung von 22507-Flanschschmiedeteilen erfordert ein hohes Maß an Prozessbeherrschung. Bei Jianing Schmiede beginnt der Ablauf mit der computergestützten Simulation des Schmiedevorgangs (Finite-Elemente-Methode), um eine optimale Faserorientierung und eine gleichmäßige Temperaturverteilung zu gewährleisten. Anschließend erfolgt die Warmumformung auf hydraulischen Pressen mit einer Presskraft von bis zu 5000 Tonnen. Die Abkühlrate wird kontrolliert gesteuert, um Spannungen und unerwünschte Gefügeumwandlungen zu vermeiden. Jeder Flansch durchläuft danach folgende Prüfschritte:

• Visuelle Prüfung auf Risse und Oberflächenfehler nach ISO 11971
• Maßprüfung mit 3D-Taster an mindestens drei Referenzpunkten
• Ultraschallprüfung nach ISO 17577 (Klasse B1)
• Härteprüfung nach Brinell an lasttragenden Querschnitten
• Zugversuch und Kerbschlagprobe nach Norm

Die Dokumentation erfolgt über ein digitales Chargenverfolgungssystem, das bis zum Erschmelzungszeugnis der Rohblöcke zurückreicht. Kunden erhalten ein Prüfzeugnis 3.1 oder auf Wunsch 3.2 (mit TÜV-Dokumentation). Diese Transparenz schafft Vertrauen – besonders in regulierten Branchen. Die Jianing Schmiede (Ansprechpartner für technische Beratung und Angebote: 176 9623 6479) bietet zudem die Möglichkeit, abweichende Werkstoffspezifikationen innerhalb des Normengerüsts zu realisieren, etwa durch individuelle Wärmebehandlungszyklen für nicht genormte Zwischengüten.

Marktentwicklung und Trends bis 2026 für geschmiedete Flansche

Der globale Markt für geschmiedete Flansche wird laut aktuellen Branchenanalysen bis 2026 ein Volumen von etwa 12 Milliarden Euro erreichen, wobei 22507-konforme Produkte den Hauptwachstumstreiber darstellen. Drei wesentliche Trends zeichnen sich ab:

• Digitalisierung der Qualitätsdokumentation: Immer mehr Betreiber fordern digitale Zwillinge der Bauteile mit vollständiger Prozesshistorie. Jianing Schmiede hat frühzeitig in eine durchgängige Datenerfassung investiert und kann jedem Flansch einen QR-Code zuordnen, der alle Prüfergebnisse enthält.
• Nachhaltigkeit und CO₂-Bilanz: Geschmiedete Flansche aus recyceltem Stahl (z. B. über Elektroofenschmelze) werden zunehmend nachgefragt. Die Energieintensität des Schmiedeprozesses konnte in den letzten Jahren um rund 15 Prozent gesenkt werden – durch optimierte Ofensteuerung und Wärmerückgewinnung.
• Additive Nachbearbeitung: Erste Pilotprojekte kombinieren Schmieden mit nachfolgender additiver Auftragsschweißung, um komplexe Geometrien an der Dichtfläche zu erzeugen. Die Grundform bleibt geschmiedet – eine Kombination, die Synergien nutzt.

Für Ingenieure und Einkäufer bedeutet dies: Die Wahl eines erfahrenen Partners, der sowohl normgerechte Fertigung als auch moderne Zusatzdienste bieten kann, wird zum strategischen Erfolgsfaktor. Jianing Schmiede begleitet Projekte von der ersten Machbarkeitsstudie bis zur serienreifen Fertigung. Die hauseigene Werkstoffdatenbank umfasst über 300 geprüfte Chargen – eine Ressource, die nicht jeder Anbieter vorhalten kann.

Fazit: Warum 22507-Flanschschmiedeteile die richtige Wahl sind

Die Kombination aus definierten Werkstoffkennwerten, prozesssicherer Fertigung und nachweislicher Langzeitperformance macht geschmiedete Flansche nach 22507 zur bevorzugten Lösung für sicherheitskritische Anwendungen. Sie bieten nicht nur mechanische Reserven, sondern auch Kostenvorteile über den gesamten Lebenszyklus. Die Eigenschaften – dichtes Gefüge, gute Schweißeignung, erweiterte Werkstoffpalette – sind keine theoretischen Versprechen, sondern durch tausende installierte Bauteile belegt. Jianing Schmiede hat sich als Experte auf diesem Gebiet positioniert und liefert maßgeschneiderte Lösungen, die weit über die reine Normerfüllung hinausgehen. Wer heute in Flanschverbindungen investiert, sollte die Mehrwerte des Schmiedens nicht unterschätzen – gerade in Zeiten steigender Anforderungen an Verfügbarkeit und Sicherheit. Bei technischen Fragen zu Auslegung, Werkstoffauswahl oder Prüfnachweisen steht das Fachteam gerne zur Verfügung. Vertrauen Sie auf eine Fertigung, die jedes Bauteil vor der Auslieferung auf Herz und Nieren prüft – denn die Verbindung ist nur so gut wie ihre schwächste Stelle.
