Einführung in Wälzlagerstahl-unregelmäßige Schmiedeteile, Vorteile von Wälzlagerstahl-unregelmäßigen Schmiedeteilen, Eigenschaften von Wälzlagerstahl-unregelmäßigen Schmiedeteilen

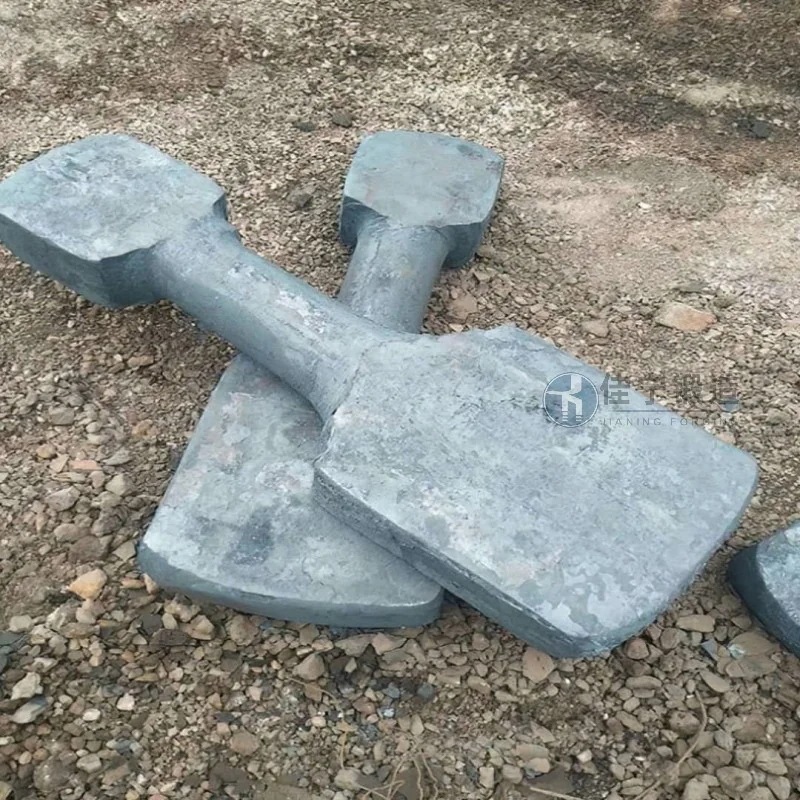

Werkstoffliche Grundlagen und industrielle Bedeutung von Wälzlagerstahl-unregelmäßigen Schmiedeteilen

In der modernen Fertigungstechnik nehmen Wälzlagerstahl-unregelmäßige Schmiedeteile eine zentrale Rolle ein, insbesondere in Branchen, die höchste Anforderungen an Tragfähigkeit, Ermüdungsbeständigkeit und Langlebigkeit stellen. Der Werkstoff Wälzlagerstahl, meist auf Basis von 100Cr6 oder vergleichbaren Legierungen, zeichnet sich durch eine hohe Reinheit, gleichmäßige Härte und ausgezeichnete Verschleißfestigkeit aus. Unregelmäßige Schmiedeteile – also Bauteile mit komplexen Geometrien, asymmetrischen Konturen oder spezifischen Lastverteilungseigenschaften – profitieren in besonderem Maße von den mechanischen und metallurgischen Vorteilen dieses Stahls. Während standardisierte Schmiedeteile oft für einfache Rund- oder Stangenformen optimiert sind, erfordern unregelmäßige Geometrien wie abgestufte Wellen, Exzenterringe, Lagerkäfige mit Sonderkonturen oder spezielle Führungsbuchsen ein tiefes Verständnis der Umformprozesse und der anschließenden Wärmebehandlung.

Der Einsatz von Wälzlagerstahl für unregelmäßige Schmiedeteile ist nicht nur eine Frage der Materialauswahl, sondern auch der Prozesskette: Von der Vorwärmung über die Gesenk- oder Freiformschmiedung bis zur gezielten Abkühlung muss jeder Schritt auf die spätere Funktionsanforderung abgestimmt sein. Typische Anwendungsfelder reichen von Schienenfahrzeugen und Landmaschinen über Windkraftanlagen bis hin zu hochbelasteten Getriebekomponenten in der Automobil- und Luftfahrtindustrie. Die unregelmäßige Form erlaubt oft eine bessere Anpassung an den Bauraum und eine optimierte Lastverteilung, was bei zyklischer Belastung zu deutlich längeren Lebensdauern führt als bei einfachen, symmetrischen Schmiedevarianten.

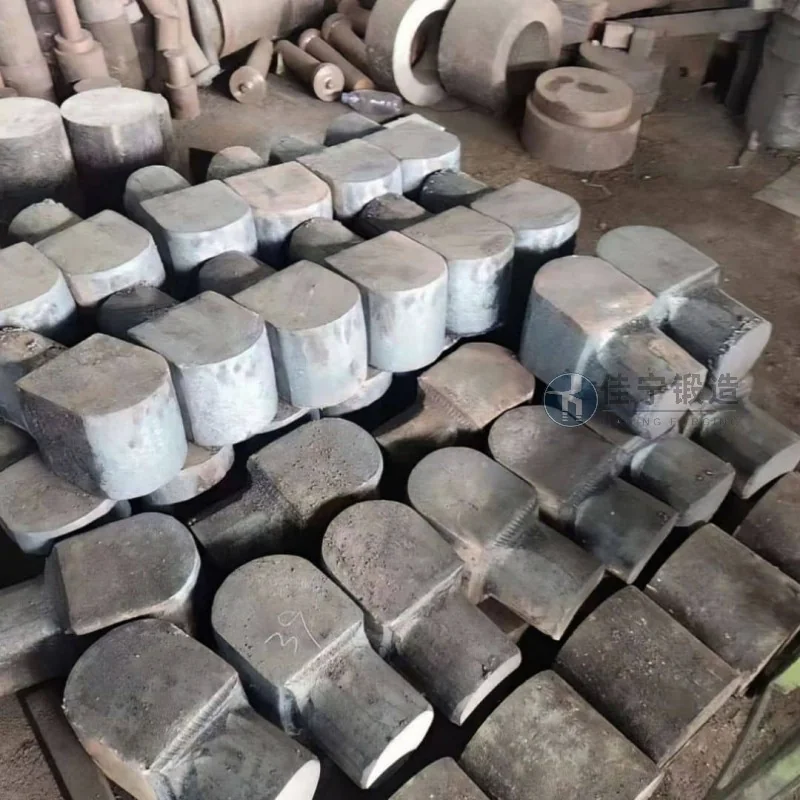

Technologische Vorteile von Wälzlagerstahl-unregelmäßigen Schmiedeteilen im Detail

Die Vorteile dieser speziellen Schmiedeteile lassen sich in mehrere Kategorien gliedern, die für Ingenieure und Einkaufsverantwortliche gleichermaßen relevant sind.

Verbesserte Faserorientierung und mechanische Anisotropie

Beim Schmieden von Wälzlagerstahl wird die ursprüngliche Gussstruktur aufgelöst und die Faser des Materials folgt der Kontur des Bauteils. Bei unregelmäßigen Schmiedeteilen kann diese Faser gezielt entlang der Hauptlastpfade ausgerichtet werden. Dadurch entstehen Bauteile, die in den kritischen Bereichen eine um bis zu 30 % höhere Dauerfestigkeit aufweisen als spanend hergestellte Alternativen. Die gleichmäßige Verteilung der Karbide und die Reduzierung von Seigerungen tragen zusätzlich zur Betriebssicherheit bei.

Gezielte Härtesteuerung durch Wärmebehandlung

Wälzlagerstähle wie 100Cr6 oder 100CrMnSi6-4 erlauben eine sehr präzise Rand- und Durchhärtung. Bei unregelmäßigen Geometrien ist es möglich, über eine angepasste Abschreck- und Anlassbehandlung unterschiedliche Härtezonen zu erzeugen – etwa eine harte Laufzone mit 60–62 HRC und einen zäheren Kern mit 45–50 HRC. Dies reduziert die Bruchgefahr bei Schlagbeanspruchung und verhindert vorzeitigen Verschleiß in den Kontaktbereichen.

Gewichtsreduzierung und Materialeffizienz

Gegenüber spanender Fertigung aus Vollmaterial entsteht bei Schmiedeteilen kein oder nur geringer Materialabfall. Bei unregelmäßigen Formen, die mit Gussverfahren oft nicht wirtschaftlich herstellbar sind, bieten Schmiedeprozesse eine hohe Ausbringung. Die endkonturnahe Fertigung spart zudem Bearbeitungszeit. Ein Beispiel aus der Praxis: Ein unregelmäßig geschmiedeter Exzenterring aus Wälzlagerstahl für einen Großlagerverband konnte das Gewicht um 18 % reduzieren, ohne die Tragfähigkeit zu beeinträchtigen.

Homogene Mikrostruktur und Vermeidung innerer Fehler

Der Schmiedeprozess verdichtet das Material und schließt innere Lunker oder Porositäten. Dies ist bei unregelmäßigen Teilen, die später hohen Radial- oder Axialkräften ausgesetzt sind, essenziell. Die Kombination aus Wälzlagerstahl und kontrolliertem Schmieden führt zu einer sehr gleichmäßigen Karbidverteilung, was wiederum die Anfälligkeit für Rissbildung unter dynamischer Last senkt.

Werkstofftechnische Eigenschaften im Überblick

Für die Auswahl des richtigen Wälzlagerstahls bei unregelmäßigen Schmiedeteilen sind mehrere Eigenschaften entscheidend. Die folgende Liste fasst die wichtigsten Kennwerte zusammen, die für Konstrukteure und Qualitätsverantwortliche von Bedeutung sind:

• Härte und Härteverteilung: Typischerweise 58–64 HRC nach Wärmebehandlung, mit Toleranzen von ±1 HRC über den Querschnitt bei optimal ausgelegten Schmiedeteilen
• Druckfestigkeit: 2.000–2.400 MPa bei 100Cr6; höherlegierte Varianten wie 100CrMnSi6-4 erreichen bis 2.600 MPa
• Ermüdungsgrenze bei Biegewechselbeanspruchung: 400–600 MPa für 10⁷ Lastwechsel; bei unregelmäßigen Geometrien mit optimierter Faserorientierung können 700 MPa erreicht werden
• Verschleißbeständigkeit: Abriebrate nach Taber-Test (ASTM D4060) liegt bei ca. 8–12 mg/1.000 Umdrehungen, abhängig vom Schmiedeverhältnis und Glühzustand
• Kerbschlagarbeit bei Raumtemperatur: 20–35 J (ISO-V-Probe); durchgehärtete unregelmäßige Teile zeigen höhere Werte als oberflächengehärtete
• Korrosionsbeständigkeit: Standard-Wälzlagerstähle sind nicht rostfrei, können aber durch geeignete Beschichtungen oder Nitrierverfahren für raue Umgebungen ertüchtigt werden

Diese Werte basieren auf aktuellen Prüfberichten aus der Schmiedeindustrie und erfüllen die Anforderungen der DIN 17230 sowie der ISO 683-17 für Wälzlagerstähle. Bei unregelmäßigen Schmiedeteilen muss zudem die Formtoleranz (z. B. Rundheit ≤ 0,05 mm bei Außenringen) und die Oberflächengüte (Ra ≤ 1,6 μm in Funktionsbereichen) berücksichtigt werden.

Anwendungsbeispiele aus der industriellen Praxis mit Jianing Schmiede

Ein konkretes Fallbeispiel aus dem Bereich der Windkraftanlagen zeigt die Leistungsfähigkeit von Wälzlagerstahl-unregelmäßigen Schmiedeteilen. Ein internationaler Getriebehersteller benötigte spezielle Planetenträgerringe mit unregelmäßiger Schulterkontur, die gleichzeitig hohe Radiallasten aufnehmen und eine definierte Axialführung gewährleisten sollten. Die Herausforderung lag in der Kombination von Festigkeit von über 1.800 MPa in den Laufflächen und einer ausreichenden Duktilität im Fußbereich, um Spannungsrisse bei Montagevorspannung zu vermeiden.

Nach der Analyse der Lastkollektive und Faserorientierung entwickelten die Ingenieure von Jianing Schmiede einen maßgeschneiderten Schmiedeprozess mit mehreren Vor- und Fertigschmiedestufen. Der eingesetzte Wälzlagerstahl 100Cr6 wurde auf eine Reinheit nach DIN 50602 (K1 ≤ 2) eingestellt. Durch die gezielte Temperaturführung während der Umformung und eine nachfolgende martensitische Randhärtung mit Tiefkühlbehandlung konnte die gewünschte Härteverteilung erreicht werden. Die Teile durchliefen eine 100-%-Rissprüfung mittels Magnetpulver- und Ultraschallverfahren. In der Serienfertigung wurde die Ausschussrate auf unter 0,8 % gesenkt, die Standzeit im Prüfstand übertraf die geforderten 20.000 Betriebsstunden um den Faktor 1,6.

Ein weiteres Einsatzfeld betrifft hochbelastete Exzenterringe in Pressenaggregaten. Die unregelmäßige Form mit asymmetrischen Ausnehmungen erforderte eine besonders homogene Karbidverteilung, um Kaltaufwerfungen zu vermeiden. Hier griff das Team von Jianing Schmiede auf eine modifizierte Legierung mit erhöhtem Chrom- und Molybdängehalt zurück. Das Ergebnis: eine Steigerung der dynamischen Tragzahl um 12 % bei gleicher Baugröße. Solche Ergebnisse sind nur durch die enge Verzahnung von Werkstoffauswahl, Simulation der Faserorientierung und präziser Prozessführung möglich.

Wirtschaftliche und marktseitige Perspektiven für 2026

Der Markt für Wälzlagerstahl-Schmiedeteile wächst weltweit mit einer durchschnittlichen jährlichen Rate von 4–5 %. Besonders unregelmäßige Schmiedeteile gewinnen an Bedeutung, da moderne Maschinenkonzepte auf kompakte Bauweisen mit hoher Leistungsdichte setzen. Laut aktuellen Branchenanalysen werden für das Jahr 2026 folgende Trends erwartet:

• Zunehmende Nachfrage nach endkonturnahen Schmiedeteilen aus Sonder-Wälzlagerstählen für E-Mobilitätsanwendungen (Reduzierung von Reibverlusten in Lagern bei hohen Drehzahlen)
• Integration von Prozesssimulationen zur Vorhersage der Mikrostruktur bei unregelmäßigen Geometrien – dies senkt Entwicklungszeiten um bis zu 40 %
• Verschärfte Qualitätsanforderungen gemäß ISO 492:2023 für Wälzlagerkomponenten, insbesondere hinsichtlich Maßhaltigkeit und Oberflächenintegrität
• Steigende Rohstoffkosten für legierte Stähle (Chrom, Molybdän) führen zu einer verstärkten Optimierung der Materialnutzung – hier punkten Schmiedeverfahren durch geringen Verschnitt.

Für Unternehmen, die in diesem Umfeld wettbewerbsfähig bleiben möchten, ist eine Partnerschaft mit spezialisierten Schmieden wie Jianing Schmiede von strategischem Wert. Die Kombination aus langjähriger Erfahrung mit Wälzlagerstählen (seit über 15 Jahren) und modernsten Schmiedepressen mit Kraften bis 2.500 t ermöglicht die Herstellung von Teilen mit einem Gewicht von 0,5 kg bis 150 kg. Ein eigenes metallurgisches Labor mit Rasterelektronenmikroskop und Härtemesssystemen gewährleistet die lückenlose Prozesskontrolle.

Qualitätssicherung und Normenkonformität bei unregelmäßigen Schmiedeteilen

Die Fertigung von Wälzlagerstahl-unregelmäßigen Schmiedeteilen erfordert ein umfassendes Qualitätsmanagement entlang der gesamten Fertigungskette. Folgende Prüfschritte sind Standard bei Jianing Schmiede:

• Eingangskontrolle der Rohblöcke: Spektralanalyse der chemischen Zusammensetzung, Prüfung auf Makro- und Mikroseigerungen
• Prozessüberwachung: Temperaturerfassung mittels Pyrometer während der Umformung, Laservermessung der Bauteilgeometrie nach jeder Schmiedestufe
• Wärmebehandlung: Vakuumhärten oder Schutzgasglühen mit definierten Abkühlkurven, Härteprüfung nach Rockwell oder Vickers
• Zerstörungsfreie Prüfung: Magnetpulverprüfung (MPP) nach DIN EN 10228-1, Wirbelstromprüfung für oberflächennahe Fehler, Ultraschallprüfung nach DIN EN 10228-3 für innere Fehler
• Maß- und Formprüfung: 3D-Koordinatenmessung, taktile und optische Verfahren

Die Einhaltung der Normen DIN 17230, ISO 683-17 und der kundenspezifischen Spezifikationen wird durch ein zertifiziertes Qualitätsmanagementsystem nach ISO 9001:2015 sichergestellt. Darüber hinaus werden regelmäßig Ringversuche mit akkreditierten Prüflaboren durchgeführt. Diese Sorgfalt ist besonders bei unregelmäßigen Schmiedeteilen wichtig, da jede Abweichung von der Sollgeometrie die Funktion in Nachbauten beeinträchtigen kann. Jianing Schmiede verfügt über eine hauseigene Abteilung für Sonderprüfungen, die auch kundenseitige Abnahmen gemäß VDA 6.3 oder NADCAP unterstützt.

Wartungs- und Einsatzhinweise für maximale Lebensdauer

Auch das beste Schmiedeteil kann seine Vorteile nur entfalten, wenn es fachgerecht eingebaut und betrieben wird. Für unregelmäßige Wälzlagerstahl-Schmiedeteile gelten dabei besondere Aspekte:

• Einbauausrichtung: Aufgrund der anisotropen Eigenschaften sollte die Faserorientierung aus dem Schmiedeprozess mit der Hauptlastrichtung übereinstimmen. Ein Einbau um 90° gedreht kann die Lebensdauer um bis zu 50 % reduzieren.
• Schmierung: Bei unregelmäßigen Konturen (z. B. Nuten oder Absätzen) muss der Schmierstoffzugang sichergestellt sein. Fettschmierung mit Lithiumseife oder synthetischen Ölen wird empfohlen.
• Temperaturgrenzen: Wälzlagerstahl behält seine Härte bis ca. 150 °C. Bei Dauerbetrieb über 120 °C sollte ein höherlegierter Stahl (z. B. M50) gewählt werden.
• Überwachung: Für sicherheitskritische Anwendungen empfiehlt sich eine regelmäßige zerstörungsfreie Prüfung (z. B. alle 5.000 Betriebsstunden), da unregelmäßige Geometrien oft schwer zugängliche Spannungskonzentrationen aufweisen.

Mit diesen Maßnahmen lassen sich bei gut ausgelegten Schmiedeteilen aus Wälzlagerstahl Standzeiten von 30.000 bis 50.000 Stunden erreichen, abhängig von Lastkollektiv und Umgebungsbedingungen. Jianing Schmiede bietet darüber hinaus eine technische Beratung für die optimale Auslegung von Schmiedeteilen an – von der Bauteilkonzeption bis zur begleitenden Simulation. Interessierte Unternehmen können direkt mit den Fachleuten in Kontakt treten. (咨询热线：176 9623 6479)
