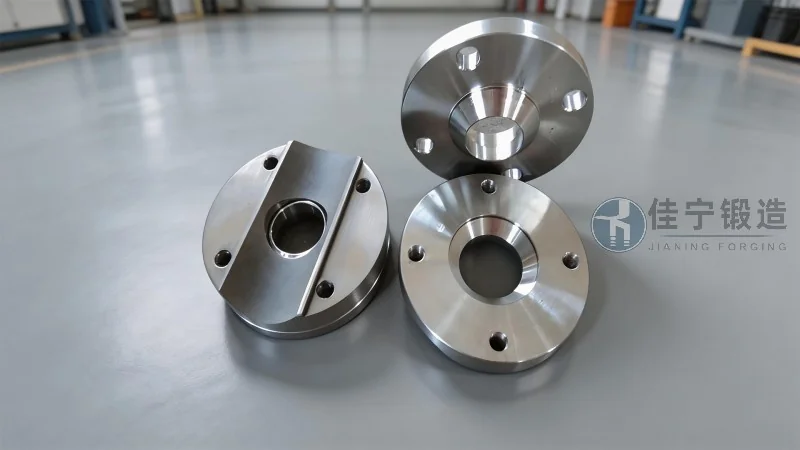

Einführung in DN20-Flansche, Vorteile von DN20-Flanschen, Eigenschaften von DN20-Flanschen

DN20-Flansche sind in der industriellen Rohrleitungstechnik ein unverzichtbares Verbindungselement für Systeme mit einer Nennweite von 20 Millimetern. Diese Flansche werden vor allem dort eingesetzt, wo kompakte Bauweisen, hohe Dichtheitsanforderungen und zuverlässige mechanische Verbindungen gefragt sind – etwa in der chemischen Verfahrenstechnik, der Lebensmittel- und Getränkeindustrie, der Pharmaproduktion sowie in der Mess- und Regeltechnik. Die Nennweite DN20 stellt dabei eine besonders nachgefragte Größenordnung dar, da sie als Schnittstelle zwischen Rohrleitungen, Armaturen, Pumpen und Behältern fungiert und oft in Nebensträngen oder Dosiersystemen verbaut wird. Der aktuelle Markt im Jahr 2026 zeigt eine kontinuierlich steigende Nachfrage nach präzise gefertigten Kleinflanschen, angetrieben durch die zunehmende Miniaturisierung von Anlagenkomponenten sowie die Notwendigkeit, Montageprozesse effizienter zu gestalten. DN20-Flansche nach internationalen Normen wie DIN EN 1092-1, ASME B16.5 oder ISO 7005 unterliegen strengen Toleranzvorgaben, die eine passgenaue Verbindung unter wechselnden Druck- und Temperaturbedingungen gewährleisten. Typische Druckstufen reichen von PN10 bis PN40, wobei auch höhere Klassen wie PN63 für spezielle Anforderungen möglich sind. Die Wahl des Werkstoffs – ob austenitischer Edelstahl wie 1.4404 (316L), hitzebeständiger 1.4541 oder Kohlenstoffstahl P250GH – richtet sich nach den chemischen Belastungen und den Betriebstemperaturen, die von minus 40 bis über 400 Grad Celsius variieren können. Darüber hinaus gewinnen Oberflächengüte und Korrosionsbeständigkeit in der aktuellen Industrie 4.0-Ära noch stärker an Bedeutung, denn Anlagenbetreiber erwarten eine lange Lebensdauer ohne ungeplante Stillstände. Vor diesem Hintergrund ist eine fundierte Einführung in DN20-Flansche, ihre spezifischen Eigenschaften und die daraus resultierenden Vorteile nicht nur für Planer und Konstrukteure relevant, sondern auch für Entscheidungsträger, die in ihre Anlagensicherheit und Effizienz investieren möchten.

Eigenschaften von DN20-Flanschen: Präzision, Belastbarkeit und Variantenvielfalt

Die Eigenschaften von DN20-Flanschen ergeben sich aus der Kombination von Normgeometrie, Fertigungsqualität und Werkstoffauswahl. Ein wesentliches Merkmal ist die hohe Dichtleistung, die durch plane Dichtflächen, überlappende Nut- und Feder-Ausführungen oder Gelenk- und Ringdichtungen realisiert wird. Bei DN20-Flanschen kommen häufig Vorschweißflansche (Typ 11 nach DIN EN 1092-1) zum Einsatz, die sich durch einen angeschmiedeten Hals auszeichnen, der die Krafteinleitung in das Rohr optimiert und Spannungsspitzen reduziert. Alternativ sind Aufschweißflansche (Typ 21) oder Losflansche (Typ 32) erhältlich, die je nach Montagekontext Vorteile bieten: Losflansche etwa erleichtern die Positionierung bei komplexen Rohrverläufen, während Gewindeflansche (Typ 13) eine demontierbare Verbindung ohne Schweißen ermöglichen. Die Maßhaltigkeit der Bohrungen für die Schrauben (meist M12 oder M16) sowie der Nenndurchmesser von etwa 14–18 mm an der Rohrseite wird durch Präzisionsschmieden sichergestellt. Moderne Hersteller setzen auf rechnergestützte Simulationen, um die Faserverläufe im Schmiedeprozess zu optimieren – dies erhöht die Dauerfestigkeit und verhindert Mikrorisse unter zyklischer Belastung. Aus werkstofftechnischer Sicht bieten DN20-Flansche aus Edelstahl 1.4404 eine ausgezeichnete Beständigkeit gegen interkristalline Korrosion und chloridhaltige Medien, weshalb sie in der Chemie und Meerestechnik bevorzugt werden. Kohlenstoffstahlvarianten wie C22.8 hingegen punkten mit hoher Festigkeit und Wirtschaftlichkeit bei unkritischen Anwendungen. Bei tiefen Temperaturen bis -196°C sind Flansche aus 1.4301 oder 1.4404 nicht autogen versprödend, sofern sie schockgeprüft sind. Temperaturbeständigkeit und Druckstufe hängen direkt von der den Kriterien der EN 13445-3 (unbefeuerte Druckbehälter) oder AD 2000-Regelwerken ab. Ein weiteres Merkmal ist die Oberflächenrauheit: Für Flachdichtungen wird ein Rautiefenwert von etwa 3,2–6,3 µm angestrebt, bei Spiraldichtungen kann eine feinere Bearbeitung nötig sein. Die Fertigungstoleranzen liegen im Bereich von ±0,1 mm an der Dichtfläche und ±0,5 mm am Außendurchmesser, was die Austauschbarkeit und Kompatibilität sicherstellt. Zusammenfassend lassen sich die DN20-Flansche nach folgenden Kriterien charakterisieren: definierte Anschlussmaße nach internationalen Standards, vielfältige Bauformen je nach Montagefall, breites Werkstoffportfolio für korrosive und thermische Belastungen sowie bedarfsgerechte Oberflächenqualität für dauerhafte Dichtheit.

Vorteile von DN20-Flanschen: Platzersparnis, Kosteneffizienz und Betriebssicherheit

DN20-Flansche bieten eine Reihe von Vorteilen, die sie für moderne Anlagenkonzepte besonders attraktiv machen. Der offensichtlichste Vorteil liegt in der geringen Baugröße: Mit einem Außendurchmesser von etwa 105 mm (je nach Druckstufe) benötigen sie deutlich weniger Einbauraum als Flansche größerer Nennweiten. Das erleichtert die Integration in dicht bestückte Schaltschränke, Messstrecken oder Kühlkreisläufe und reduziert gleichzeitig das Gesamtgewicht der Rohrleitungskomponenten. So wiegt ein Vorschweißflansch DN20 in PN40-Ausführung aus Edelstahl etwa 0,7–0,9 kg – ein Gegenstück in DN50 liegt bereits bei über 2,5 kg. Die Gewichtsreduktion senkt nicht nur die Transportkosten, sondern auch die statischen Anforderungen an Tragstrukturen und Halterungen. Wirtschaftlich betrachtet führen die kleineren Abmessungen zu günstigeren Rohmaterialkosten und kürzeren Bearbeitungszeiten im Schmiedeprozess. In der Serienfertigung von Jianing Schmiede wird dies durch optimierte Schmiedegesenke und eine hohe Ausstoßrate je Einheit realisiert, sodass auch kundenspezifische Losgrößen wirtschaftlich produzierbar sind. Die Betriebssicherheit von DN20-Flanschen profitiert vom geringeren Schraubendrehmoment, das zum Verpressen der Dichtung erforderlich ist. Empirische Daten aus der Montagepraxis zeigen, dass eine fachgerechte Verschraubung mit einem Drehmoment von 20–40 Nm ausreicht, während bei DN50-Flanschen bereits 80–120 Nm aufgebracht werden müssen. Das verringert das Risiko einer Überdehnung der Schrauben oder einer plastischen Verformung des Flansches. Zudem erlauben DN20-Flansche eine schnellere Demontage für Wartungs-, Inspektions- oder Reinigungsarbeiten, was die Anlagenverfügbarkeit erhöht. In der Lebensmittelindustrie etwa werden die Flansche häufig mit Clamp-Verbindern nach DIN 32676 kombiniert, sodass der Rohrleitungsabschnitt ohne Werkzeug trennbar ist – ein klarer Zeitvorteil bei Hygieneprüfungen. Auch die Kompatibilität mit Standardmessgeräten wie Durchflusssensoren, Manometern oder Probenahmesystemen ist dank der genormten Anschlüsse (z. B. DIN 1143 für Einschraubstutzen) gewährleistet. Aus Sicht der Anlagenplanung reduziert die Verwendung von DN20-Flanschen den Koordinationsaufwand, da sie in den meisten Rohrklassen und Isometrien direkt berücksichtigt werden können. Der Trend zu modularen Anlagenkonzepten mit vorgefertigten Rohrgruppen verstärkt die Nachfrage nach standardisierten Kleinflanschen zusätzlich, denn sie ermöglichen eine automatisierte Vorfertigung und einheitliche Lagerhaltung. Für Betreiber ist die Langzeitbeständigkeit ein wesentlicher Pluspunkt: Hochwertige geschmiedete DN20-Flansche aus legierten Stählen behalten ihre Dichtfunktion auch nach mehreren Temperaturwechseln, ohne zu relaxieren. In der Praxis hat sich gezeigt, dass die durchschnittliche Lebensdauer solcher Flansche in nicht korrosiven Umgebungen mehr als 15 Jahre beträgt, bei regelmäßiger Überprüfung der Schraubenanzugsmomente sind auch 20 Jahre und mehr möglich. Die Vorteile von DN20-Flanschen lassen sich in der folgenden Liste zusammenfassen:

• Platzsparende Bauweise mit geringem Gewicht erleichtert Montage und trägt zur Material- und Logistikeinsparung bei.
• Kostenvorteile durch niedrigere Rohmaterialkosten, kürzere Bearbeitungszeit und reduzierte Schraubenanzugsmomente.
• Hohe Betriebssicherheit durch präzise Dichtflächen und widerstandsfähige Werkstoffe.
• Schneller Wechsel und Wartung durch handelsübliche Schraubverbindungen und Option für lösbare Verbindungen.
• Kompatibel zu internationalen Normen und modularer Bauweise, ideal für Industrie 4.0 und digitale Bestandsverwaltung.

Aktuelle Marktanforderungen und technische Trends im Bereich DN20-Flansche (2026)

Der globale Markt für Flansche mit Nennweiten bis DN25 verzeichnet im Jahr 2026 ein stetiges Wachstum von jährlich etwa 4,5 Prozent, getrieben durch die Nachfrage nach kompakten Anlagen in der Biotechnologie, der Laboranalytik und der Feeder-Systeme für dezentrale Energieversorgungen. Eine der wichtigsten Entwicklungen ist die steigende Anforderung an die Rückverfolgbarkeit jedes einzelnen Flansches: Immer mehr Betreiber verlangen eine eindeutige Dokumentation des Werkstoffchargen, der Schmiedeparameter sowie der zerstörungsfreien Prüfungen (Ultraschall, Farbeindringverfahren). In der EU wird zudem die Druckgeräterichtlinie (2014/68/EU) verschärft ausgelegt, sodass DN20-Flansche für hochkorrosive Medien oder zyklische Belastungen oft eine CE-Kennzeichnung und eine Konformitätsbewertung nach Modul D1 oder H benötigen. Bei Jianing Schmiede werden diese Vorgaben durch integrierte Prüfprotokolle und die Zusammenarbeit mit akkreditierten Prüfinstituten sichergestellt. Ein weiterer Trend ist die Verwendung von Duplex- und Superaustenit-Stählen (z. B. 1.4462 oder 1.4529) für Flansche in Offshore- oder chemischen Anlagen, die Chloridspannungsrisskorrosion widerstehen müssen. Die Fertigung solcher Werkstoffe erfordert angepasste Schmiedeparameter, da die Warmumformung oberhalb von 1180°C und eine rasche Abkühlung notwendig sind, um die Gefügestabilität zu erhalten. Auch die Digitalisierung hält Einzug: Immer mehr Hersteller bieten Smart-Flansche an, die mit RFID-Tags zur Identifikation und zur Erfassung von Betriebsdaten (Temperatur, Dehnung) ausgestattet werden können. DN20-Flansche sind dafür besonders geeignet, da ihre geringe Masse die Anbringung eines Chips im Halsbereich erlaubt, ohne die Drucktragfähigkeit negativ zu beeinflussen. In der Praxis wird dies bereits in Pilotprojekten zur vorausschauenden Wartung eingesetzt. Daneben spielt die Nachhaltigkeit eine wachsende Rolle: Flansche aus recycelten Edelstahllegierungen (mit hohem Schrottanteil) und energieeffizienten Schmiedeverfahren werden von umweltbewussten Unternehmen bevorzugt. Die Industrie arbeitet daran, den CO₂-Fußabdruck pro Flansch durch optimierte Wärmebehandlungen und -rückgewinnung zu reduzieren. Für die Auswahl der richtigen DN20-Flansche für ein konkretes Projekt empfehlen Experten folgende Parameter zu prüfen: Betriebsdruck und Temperatur, Medium und dessen Aggressivität, Montageumgebung (Innen-/Außenbereich, Reinraumanforderung), Zyklenzahl der Belastung sowie die Verfügbarkeit von Ersatzteilen. Die technischen Datenblätter der Hersteller enthalten hierzu detaillierte Angaben, die mit den Normvorschriften abgeglichen werden müssen. Bei einer repräsentativen Befragung von Planungsbüros im Jahr 2025 gaben über 70% der Teilnehmer an, dass die Lieferzuverlässigkeit und die Nachvollziehbarkeit der Fertigungskette für DN20-Flansche ein ausschlaggebendes Kriterium bei der Vergabe von Großaufträgen sind. Vor diesem Hintergrund investiert Jianing Schmiede in automatisierte Linien, die eine gleichbleibende Qualität bei gleichzeitig kurzer Lieferzeit gewährleisten.

Jianing Schmiede: Kompetenz in der Fertigung von DN20-Flanschen

Jianing Schmiede zählt zu den erfahrenen Herstellern von geschmiedeten Flanschen für den internationalen Anlagenbau. Das Unternehmen blickt auf eine mehr als zwei Jahrzehnte lange Fertigungstradition zurück und hat sich auf die Produktion von Präzisionsflanschen in kleinen bis mittleren Nennweiten spezialisiert, mit besonderem Fokus auf die Abmessungen DN15 bis DN50. Im Bereich DN20-Flansche werden jährlich mehrere zehntausend Einheiten in verschiedenen Bauformen und Werkstoffqualitäten gefertigt, von der Standardvariante PN16 bis zur Sonderanfertigung nach ASME B16.5 Class 150/300. Das Fertigungsspektrum umfasst Vorschweiß-, Aufschweiß- und Losflansche sowie kundenspezifische Geometrien mit speziellen Dichtleisten oder Abmaßen. Jeder DN20-Flansch durchläuft einen strengen Prozess: Ausgangsmaterial aus ausgesuchten Stahlwerken wird im Wareneingang mittels Spektralanalyse geprüft, anschließend auf Temperatur gebracht und in hydraulischen Schmiedepressen unter Druck in die Form gebracht. Nach der Wärmebehandlung (Lösungsglühen für Edelstähle, Normalglühen für Kohlenstoffstähle) folgt die spanende Bearbeitung auf CNC-gesteuerten Drehmaschinen, die eine Wiederholgenauigkeit von ±0,02 mm an der Dichtfläche erreichen. Die Qualitätssicherung umfasst unter anderem 100% Maßprüfung, Rauheitsmessung, Härteprüfung (Brinell) und eine Druckprüfung mit Prüfdrücken bis zum 1,5-fachen des Nenndrucks. Für jede Lieferung werden werkstoffbegleitende Abnahmeprüfzeugnisse nach EN 10204 3.1 oder 3.2 erstellt. In einem aktuellen Projekt für einen Hersteller pharmazeutischer Syntheseanlagen lieferte Jianing Schmiede 1200 DN20-Flansche aus Edelstahl 1.4404 mit einer Oberflächenrauheit von Ra ≤ 1,6 µm und einer Chargendokumentation, die für die Validierung durch FDA-Inspektoren erforderlich war. Die Montage vor Ort bestätigte die problemlose Passung und die Dichtheit der Verbindungen auch bei Druckschwankungen bis zu 25 bar. Das Unternehmen legt Wert auf eine enge Abstimmung mit den Kunden, beginnend bei der technischen Beratung bis hin zur termingerechten Lieferung über das eigene Logistiknetzwerk. Für Anfragen oder technische Spezifikationen steht die Fachabteilung von Jianing Schmiede jederzeit zur Verfügung – bei Bedarf wird auch eine persönliche Beratung zum optimalen Flanschtyp angeboten. (咨询热线：176 9623 6479)

Fazit: Warum DN20-Flansche in der modernen Industrie unverzichtbar sind

DN20-Flansche erfüllen eine Schlüsselfunktion in Rohrleitungssystemen, die auf kompakte Abmessungen, hohe Dichtheitsanforderungen und betriebliche Flexibilität angewiesen sind. Ihre technischen Eigenschaften – breites Werkstoffportfolio, normgerechte Geometrie, variantenreiche Bauformen – machen sie zur bevorzugten Wahl für Anwendungen in der Chemie, Pharmazie, Lebensmitteltechnik und Energieversorgung. Die Vorteile liegen auf der Hand: Platz- und Gewichtseinsparung, wirtschaftliche Herstellung und Montage, geringer Wartungsaufwand sowie zuverlässiges Langzeitverhalten unter wechselnden Betriebsbedingungen. Der Markttrend des Jahres 2026 bestätigt, dass die Nachfrage nach DN20-Flanschen weiter steigen wird – angetrieben durch modulare Anlagenkonzepte, steigende Hygieneanforderungen und digital vernetzte Wartungskonzepte. Für Anlagenbetreiber und Planer bedeutet dies, dass die frühzeitige Einbindung von erfahrenen Flanschherstellern wie Jianing Schmiede einen messbaren Wettbewerbsvorteil darstellt, weil dadurch Ausfallrisiken minimiert und Stillstandszeiten reduziert werden können. Die Investition in qualitativ hochwertige geschmiedete DN20-Flansche amortisiert sich über die gesamte Nutzungsdauer der Anlage. Wir empfehlen, bei der Projektierung stets auf zertifizierte Produkte mit nachweisbaren Prüfzeugnissen zu setzen und die Auswahl der Bauform auf die konkreten Belastungsprofile abzustimmen. Bei Fragen zur Auslegung, zu Sondergrößen oder zur Integration in bestehende Systeme berät das Team von Jianing Schmiede gern fachkundig und praxisnah.
