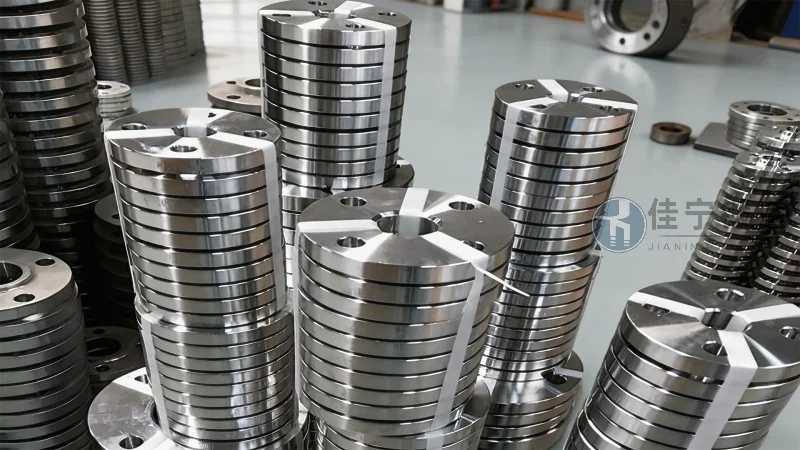

Einführung in unregelmäßige Flansche, Vorteile von unregelmäßigen Flanschen, Eigenschaften von unregelmäßigen Flanschen

Unregelmäßige Flansche, oft auch als Sonderflansche oder nicht standardisierte Flansche bezeichnet, spielen in der modernen industriellen Fertigung eine zunehmend wichtige Rolle. Während Standardflansche nach genormten Maßen wie DIN, EN oder ASME gefertigt werden, entstehen unregelmäßige Flansche dort, wo besondere geometrische Anforderungen, extreme Betriebsbedingungen oder spezifische Anschlusskonfigurationen eine maßgeschneiderte Lösung erfordern. Die Nachfrage nach solchen Komponenten hat in den letzten Jahren deutlich zugenommen, da Anlagenbetreiber und Maschinenbauer immer häufiger auf individuelle Schnittstellen setzen, um Effizienzsteigerungen, Gewichtsreduzierungen oder erweiterte Funktionsintegrationen zu realisieren. In diesem Fachartikel geben wir einen fundierten Überblick über die Einführung, die wesentlichen Vorteile und die charakteristischen Eigenschaften unregelmäßiger Flansche – mit praxisnahen Erkenntnissen, die über reine Theorie hinausgehen. Insbesondere beleuchten wir, wie die Wahl eines nicht standardisierten Flansches in anspruchsvollen Umgebungen zur Optimierung von Dichtheit, Montagefreundlichkeit und Langzeitstabilität beitragen kann. Dabei stützen wir uns auf langjährige Erfahrung in der Schmiede- und Umformtechnik und zeigen auf, warum Kunden aus Branchen wie Petrochemie, Energieerzeugung, Marine sowie Nahrungsmittel- und Getränkeindustrie zunehmend auf solche Komponenten setzen.

Was sind unregelmäßige Flansche – Definition und Abgrenzung

Unter einem unregelmäßigen Flansch versteht man ein ringförmiges oder plattenförmiges Verbindungselement, dessen Geometrie, Bohrungsanordnung oder Kontur von den in den gängigen Normen festgelegten Standardmaßen abweicht. Anders als konventionelle Flansche, die nach strengen Tabellenwerken wie DIN 2633 (Vorschweißflansch) oder EN 1092-1 gefertigt werden, besitzen unregelmäßige Flansche häufig asymmetrische Lochbilder, ungewöhnliche Außenkonturen (oval, rechteckig, dreieckig) oder integrierte Funktionsflächen wie Nuten, Stege oder Gewindebohrungen. Diese Bauweisen entstehen meist aus der Notwendigkeit heraus, an bestehende Anschlussgeometrien anzupassen, Montageplatz zu sparen oder Strömungsführungen zu optimieren. Ein typisches Beispiel sind Flansche für Wärmetauscher mit speziell angeordneten Bypass- oder Messabzweigen. Auch in der Hydraulik und Pneumatik finden sich unregelmäßige Flansche, die mehrere Medienanschlüsse in einem einzigen Bauteil vereinen. Die Herstellung erfolgt dabei überwiegend durch freiformschmieden, ringwalzen oder spanende Bearbeitung aus Halbzeugen. Das Unternehmen Jianing Schmiede hat sich auf solche Präzisionsschmiedeteile spezialisiert und fertigt unregelmäßige Flansche in Materialgüten wie 1.4404 (316L), 1.4571 (316Ti), Duplex 1.4462 oder auch hochwarmfesten Nickelbasislegierungen.

Vorteile von unregelmäßigen Flanschen – warum der Weg vom Standard abweicht

Die Entscheidung für einen unregelmäßigen Flansch ist selten zufällig. Sie basiert auf konkreten technischen oder wirtschaftlichen Vorteilen, die Standardflansche nicht bieten können. Nachfolgend listen wir die wichtigsten Vorteile auf, die in der Praxis immer wieder genannt werden:

• Optimierte Anpassung an vorhandene Anschlussgeometrien: Altanlagen oder komplexe Rohrleitungsnetze verfügen oft über ungewöhnliche Flanschbilder, die sich mit serienmäßigen Teilen nicht mehr nachbilden lassen. Ein maßgefertigter unregelmäßiger Flansch eliminiert kostenintensive Adapter und reduziert Leckagequellen.
• Platzersparnis in beengten Einbauverhältnissen: Standardflansche benötigen häufig viel Bauraum für die Schraubenköpfe und den Ring. Durch eine kompakte, an den Einbauraum angepasste Geometrie lassen sich bis zu 30 % Gewicht und Volumen einsparen, was insbesondere im Behälter- und Apparatebau sowie im Schiffsbau relevant ist.
• Integration mehrerer Funktionen in einem Bauteil: Unregelmäßige Flansche können als gleichzeitiger Träger für Dichtungen, Sensoren, Messnippel oder Prozessanschlüsse dienen. Dadurch wird die Zahl der Einzelbauteile reduziert, was die Montagezeit verkürzt und die Dichtheit erhöht.
• Verbesserte Dichtheit durch spezielle Dichtflächen: Bei hohen Drücken oder Temperaturen sind die in Standards vorgesehenen Dichtflächenformen – wie erhabene Fläche (EF) oder Nut-Feder (NF) – nicht immer optimal. Ein unregelmäßiger Flansch erlaubt beispielsweise eine integrierte Kammer für einen Metall-O-Ring oder eine konische Dichtfläche, die selbst unter thermischen Wechselbelastungen dauerhaft abdichtet.
• Anpassung an extreme Betriebsparameter: In kryogenen Anwendungen (tiefste Temperaturen) oder bei hohen Temperaturen über 600 °C sind die Materialermüdung und das Verformungsverhalten anders. Durch die flexible Gestaltung von Wandstärken und Übergangsradien kann die Lebensdauer signifikant gesteigert werden.

In zahlreichen Projekten von Jianing Schmiede hat sich gezeigt, dass Kunden durch den Einsatz unregelmäßiger Flansche Wartungsintervalle um bis zu 40 % verlängern konnten, weil die Dichtungen weniger thermischer Belastung ausgesetzt waren und die Kontaktspannungen gleichmäßiger verteilt wurden.

Eigenschaften von unregelmäßigen Flanschen – materialtechnische und geometrische Besonderheiten

Die Eigenschaften unregelmäßiger Flansche lassen sich in drei Hauptkategorien unterteilen: Geometrie, Werkstofftechnik und Fertigungsqualität. Jede dieser Kategorien hat direkten Einfluss auf die spätere Funktion und Zuverlässigkeit.

Geometrische Eigenschaften

Unregelmäßige Flansche zeichnen sich durch eine große Vielfalt an Konturen aus. Während Standardflansche kreisförmig mit gleichmäßigem Lochkreis sind, können unregelmäßige Flansche ovale, ellipsoide, rechteckige oder sogar polygonale Grundformen aufweisen. Die Lochbilder sind häufig asymmetrisch, um sie an unebene Anschlussflächen oder schräg verlaufende Rohrleitungen anzupassen. Zudem werden Sondermerkmale wie Gewindebohrungen direkt in den Flanschkörper eingearbeitet, sodass keine separaten Muttern erforderlich sind. Die Dicke des Flansches variiert oft über den Umfang, um Material dort stark zu machen, wo die höchsten Spannungen auftreten, und an weniger belasteten Stellen Gewicht zu sparen.

Werkstofftechnische Eigenschaften

Die Materialauswahl für unregelmäßige Flansche erfolgt streng nach den Einsatzbedingungen. Für korrosive Umgebungen (z. B. in der chemischen Industrie oder Offshore-Anwendungen) kommen nichtrostende austenitische Edelstähle wie 1.4404 (316L) mit einem Molybdängehalt von 2 bis 3 % zum Einsatz. Bei hohen Temperaturen werden hitzebeständige Stähle wie 1.4876 (Alloy 800H) oder Nickelbasislegierungen wie 2.4819 (Hastelloy C-276) gewählt. Entscheidend ist auch die Wärmebehandlung: Durch lösungsgeglüht und abgeschreckte Gefüge wird eine hohe Korrosionsbeständigkeit sichergestellt. Für Anwendungen mit starker Wechselbelastung (z. B. Pumpen in Raffinerien) empfiehlt Jianing Schmiede Duplex-Stähle 1.4462, die eine Warmstreckgrenze von mindestens 450 MPa bei 20 °C aufweisen.

Fertigungsqualität und Toleranzen

Unregelmäßige Flansche werden in der Regel geschmiedet, da das Schmieden im Vergleich zum Gießen eine feinere Kornstruktur und damit höhere Festigkeitswerte liefert. Der Schmiedeprozess verläuft über mehrere Stufen: Anwärmen auf 1150 °C bis 1250 °C, Freiformschmieden oder Gesenkschmieden, Entgraten und Nachbearbeiten auf CNC-gesteuerten Dreh- und Fräsmaschinen. Die Toleranzen liegen je nach Durchmesser und Komplexität bei ISO 2768‑m oder sogar enger. Eine Besonderheit ist die zerstörungsfreie Prüfung: Alle unregelmäßigen Flansche von Jianing Schmiede werden standardmäßig einer Ultraschallprüfung (UT) unterzogen, um innere Risse oder Einschlüsse auszuschließen. Die Dichtflächen werden zusätzlich auf Rauheit geprüft (Ra 1,6 bis 3,2 μm). Diese Qualitätssicherung ist entscheidend, denn ein Leck an einem Sonderflansch kann schnell zu ungeplanten Stillständen führen – Kosten, die in der Regel ein Vielfaches des Bauteilpreises betragen.

Anwendungsfälle und praxisnahe Beispiele aus der Industrie

Um die Theorie mit der Praxis zu verbinden, seien drei konkrete Anwendungen genannt, in denen unregelmäßige Flansche ihre Stärken ausspielen.

Anwendungsfall 1: Chemieanlage mit spezieller Anschlussplatte Ein deutscher Chemieanlagenbetreiber benötigte für einen Reaktor einen Flansch mit sechs Bohrungen in einem unregelmäßigen Fünfeckmuster – die Anbindung an ein bestehendes Mess- und Regelsystem ließ sich mit einem Standardflansch nicht realisieren. Jianing Schmiede fertigte einen unregelmäßigen Flansch aus 1.4571 (316Ti) mit einer Wandstärke von 45 mm und einem Außendurchmesser von 520 mm. Der Flansch integrierte zusätzlich zwei ½‑Zoll-Gewindeanschlüsse für Temperatursensoren. Die Montagezeit reduzierte sich um drei Stunden pro Anschlusspunkt, und die Dichtheit blieb über einen vollen Betriebszyklus von 18 Monaten ohne Nachziehen erhalten.

Anwendungsfall 2: Offshore-Windenergie – Hydraulikversorgung des Pitchsystems In einer Pitchverstellung einer Windenergieanlage (6 MW) waren die Platzverhältnisse extrem beengt. Standardflansche hätten eine zusätzliche Verkleidung erfordert. Der unregelmäßige Flansch aus Duplex 1.4462 mit einer ovalen Grundform und vier asymmetrisch angeordneten Öffnungen für Hydraulikleitungen löste das Problem. Die Gewichtsersparnis betrug 2,3 kg pro Flansch – bei 50 Flanschen pro Anlage summiert sich das auf 115 kg weniger Belastung auf der Rotornabe. Die dynamische Festigkeit wurde mittels FEM-Simulation nachgewiesen.

Anwendungsfall 3: Lebensmittelindustrie – CIP‑Rücklauf in Edelstahltanks Ein Hersteller von Brauanlagen benötigte einen Clean‑in‑Place (CIP) Rücklaufflansch mit einer speziellen Nut, um eine Flachdichtung aus Silikon formschlüssig aufzunehmen. Der Flansch aus 1.4404 (316L) erhielt eine Oberflächengüte von Ra 0,8 μm im Dichtbereich und eine spezielle abgerundete Innenkontur, um Toträume zu vermeiden. Die Reinigbarkeit entsprach der EHEDG-Richtlinie. Auch hier konnte der Kunde auf teure Sonderanfertigungen von Armaturenherstellern verzichten, da der Flansch direkt die Funktion eines Verteilerstücks übernahm.

Wirtschaftliche Betrachtung und Kostenaspekte

Häufig wird angenommen, dass unregelmäßige Flansche deutlich teurer sind als Standardware. Tatsächlich liegen die Einzelstückkosten aufgrund von Konstruktionsaufwand, Einzelfertigung und erhöhtem Prüfaufwand um 50 bis 150 Prozent über Normflanschen. Dennoch überwiegt in vielen Fällen der wirtschaftliche Nutzen. Eine Kostenanalyse über die Gesamtlebensdauer (Total Cost of Ownership) zeigt, dass die Einsparungen durch reduzierte Montagezeit (durchschnittlich 30 % weniger Arbeitsstunden), geringere Ersatzteillogistik (ein Bauteil ersetzt drei konventionelle Komponenten) und längere Wartungsintervalle (oft Verdopplung der Standzeit) die höheren Anschaffungskosten bereits nach 12 bis 18 Monaten amortisieren können. Hinzu kommt die Vermeidung von Produktionsausfällen, die in Industriezweigen wie der Petrochemie schnell fünfstellige Beträge pro Stunde erreichen. Für Unternehmen, die eine zuverlässige, individuell angepasste Lösung suchen, ist die Investition in einen unregelmäßigen Flansch daher betriebswirtschaftlich gut begründet. Jianing Schmiede berät Kunden bereits in der Konzeptphase und erstellt auf Basis der vorliegenden Randbedingungen ein maßgeschneidertes Angebot (咨询热线：176 9623 6479).

Fertigungstechnologie und Qualitätssicherung bei unregelmäßigen Flanschen

Die Herstellung eines unregelmäßigen Flansches erfordert ein hohes Maß an Prozesskompetenz. Bei Jianing Schmiede kommt ein mehrstufiger Fertigungsprozess zur Anwendung, der auf langjähriger Erfahrung in der Gesenk- und Freiformschmiede basiert. Zunächst wird anhand der Kundenzeichnung oder einer 3D‑Modellierung das Schmiedestück konstruiert. Die Schmiedetemperatur wird werkstoffspezifisch geregelt – für Edelstahl liegt die Zieltemperatur im Ofen bei 1180 °C ± 20 °C, um eine ausreichende Verformbarkeit und gleichzeitig eine feine Austenitkorngröße zu gewährleisten. Nach dem Schmieden erfolgt eine definierte Abkühlung, die bei martensitaushärtenden Stählen kontrolliert langsam verläuft. Anschließend wird der Flansch spanend bearbeitet, wobei modernste 5‑Achs‑CNC‑Maschinen zum Einsatz kommen. So können auch komplexe Konturen und Hinterschneidungen mit einer Genauigkeit von ±0,05 mm ausgeführt werden. Die Qualitätssicherung umfasst neben der Maßkontrolle auch eine 100‑Prozent‑Prüfung der mechanischen Eigenschaften (Zugfestigkeit, Dehngrenze, Härte) sowie die bereits erwähnte Ultraschallprüfung. Für kundenkritische Anwendungen wird optional eine Durchstrahlungsprüfung (RT) angeboten. Alle Prüfbescheinigungen werden nach EN 10204 3.1 oder 3.2 ausgestellt. Durch diese lückenlose Dokumentation erfüllen die unregelmäßigen Flansche die Anforderungen internationaler Abnahmegesellschaften wie TÜV, Lloyd‘s Register oder DNV.

Auswahlkriterien und Entscheidungshilfen für Ingenieure

Wenn Sie als Konstrukteur oder technischer Einkäufer vor der Frage stehen, ob ein unregelmäßiger Flansch die richtige Wahl ist, empfehlen wir eine systematische Prüfung anhand folgender Kriterien:

• Geometrische Kompatibilität: Liegt ein bestehendes Anschlussmuster vor, das mit serienmäßigen Flanschen nicht abgedeckt werden kann? Beträgt die Abweichung mehr als 10 % von einer Norm, lohnt sich die Sonderanfertigung.
• Medien- und Prozessdaten: Sind die Betriebsparameter (Druck, Temperatur, chemische Belastung) so extrem, dass Standarddichtflächen nicht ausreichen? In diesem Fall bietet ein unregelmäßiger Flansch die Möglichkeit, spezielle Dichtsysteme zu integrieren.
• Montage- und Wartungsaufwand: Wie viele Arbeitsstunden verursacht die Montage mit Standardkomponenten? Eine Reduzierung der Komplexität um mindestens drei Arbeitsgänge pro Anschluss rechtfertigt meist die Investition.
• Gewichtsbeschränkungen: Bei beweglichen Anlagenteilen (Rotorblätter, Fahrzeuge, Schiffsdecks) zählt jedes Kilogramm. Ein unregelmäßiger Flansch kann Material gezielt dort reduzieren, wo keine Spannungsspitzen auftreten.
• Lebenszykluskosten: Kalkulieren Sie nicht nur den Einkaufspreis, sondern auch die Kosten für Ausfälle, Dichtungswechsel und manuelle Nacharbeiten. Oft zeigt sich, dass die höhere Anfangsinvestition durch geringere Betriebskosten kompensiert wird.

Unsere Vertriebsingenieure von Jianing Schmiede stehen Ihnen dabei mit fundierter Beratung zur Seite und unterstützen bei der Auslegung mit Finite-Elemente-Simulationen, um Spannungen und Verformungen vorab zu berechnen.

Marktentwicklung und Zukunftsperspektiven bis 2026

Laut aktuellen Branchenberichten wird der globale Markt für Industrieflansche bis 2026 ein Volumen von über 8,5 Milliarden US-Dollar erreichen, wobei der Anteil nicht standardisierter Flansche auf etwa 22 Prozent geschätzt wird – ein Anstieg von rund 6 Prozentpunkten gegenüber 2021. Wesentliche Treiber sind die steigende Nachfrage nach modularen Anlagenkonzepten, der Trend zu digitalen Zwillingen und die stärkere Individualisierung in der Prozessindustrie. Insbesondere im Bereich Wasserstofftechnologie (Elektrolyseure, Brennstoffzellen) werden unregelmäßige Flansche benötigt, da die hohen Drücke (bis 700 bar) und die Wasserstoffversprödung besondere Anforderungen an Dichtheit und Werkstoff stellen. Auch die Lebensmittel- und Pharmaindustrie setzt zunehmend auf hygienegerechte, nahtlose Konstruktionen, die mit Standardflanschen kaum realisierbar sind. Vor diesem Hintergrund hat Jianing Schmiede seine Fertigungskapazitäten für unregelmäßige Flansche erweitert und investiert in automatisierte Schmiedelinien sowie in die digitale Prozesskette von der Konstruktion bis zur Auslieferung. Ziel ist es, Kunden innerhalb von 8 bis 10 Werktagen nach Zeichnungsfreigabe einen Prototypen liefern zu können.

Fazit aus der Praxisperspektive

Unregelmäßige Flansche sind kein Nischenprodukt mehr, sondern ein unverzichtbarer Bestandteil moderner Anlagenplanung. Sie bieten die Flexibilität, technische Engpässe zu überwinden, die mit genormten Bauteilen unlösbar oder unwirtschaftlich wären. Ihren größten Nutzen entfalten sie, wenn die Geometrie, das Material und die Fertigungsqualität genau auf den Einsatzzweck abgestimmt sind. Die Vorteile – optimierte Anpassung, Platz- und Gewichtsersparnis, Funktionsintegration und gesteigerte Dichtheit – lassen sich durch eine fundierte Konstruktion und erfahrene Fertigungspartner wie Jianing Schmiede zuverlässig realisieren. Dabei sind die höheren Einmalkosten in der Regel durch die deutliche Reduktion der Gesamtbetriebskosten gerechtfertigt. Für Unternehmen, die ihre Produktion effizienter, sicherer und zukunftsfähiger aufstellen möchten, ist die Investition in maßgeschneiderte Flanschlösungen ein strategisch kluger Schritt. Wir empfehlen, bereits in der frühen Planungsphase Kontakt mit einem spezialisierten Schmiedeunternehmen aufzunehmen, um Machbarkeit und Wirtschaftlichkeit zu prüfen. Jianing Schmiede bietet hierbei nicht nur die Fertigung, sondern auch die konstruktive Begleitung von der Idee bis zum geprüften Bauteil (咨询热线：176 9623 6479). Mit langjähriger Erfahrung im Schmieden von Sonderflanschen aus nahezu allen schmiedbaren Stahl- und Legierungsgruppen sind wir Ihr zuverlässiger Partner für anspruchsvolle Verbindungslösungen.
