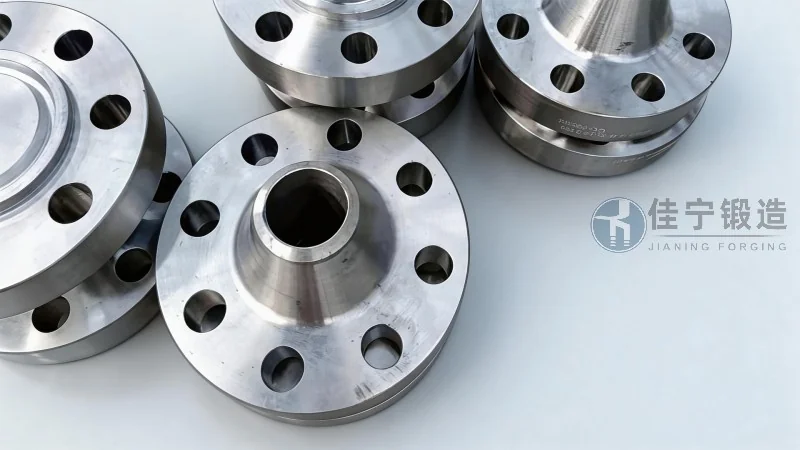

Einführung in DN1600-Flansche, Vorteile von DN1600-Flanschen, Eigenschaften von DN1600-Flanschen

DN1600-Flansche: Technische Einführung, Leistungsmerkmale und Systemvorteile für industrielle Großanwendungen

Im Bereich der industriellen Rohrleitungstechnik und des Anlagenbaus nehmen Flanschverbindungen eine zentrale Rolle ein. Besonders bei großen Nennweiten wie DN1600 sind die Anforderungen an Dichtigkeit, mechanische Belastbarkeit und Langzeitstabilität außergewöhnlich hoch. DN1600-Flansche gehören zu den großformatigen Verbindungselementen, die vor allem in Kraftwerken, Chemieanlagen, Wasseraufbereitungsprojekten, im Schiffsbau und in der Erdöl- sowie Erdgasindustrie zum Einsatz kommen. Die Bezeichnung „DN1600“ steht dabei für eine Nennweite von 1600 Millimetern, was einem Rohrinnendurchmesser von etwa 1600 mm entspricht. Diese Dimension erfordert nicht nur präzise Fertigungsverfahren, sondern auch ein tiefgehendes Verständnis der werkstofftechnischen und strömungsmechanischen Zusammenhänge. Jianing Schmiede hat sich auf die Herstellung hochwertiger geschmiedeter Flansche spezialisiert und liefert Komponenten, die selbst unter extremen Betriebsbedingungen zuverlässige Dichtheit und mechanische Integrität gewährleisten. Die steigende Nachfrage nach Großflanschen wird durch den weltweiten Ausbau von Infrastrukturprojekten, Pipelines und industriellen Großanlagen befeuert. Laut aktuellen Marktanalysen aus dem Jahr 2026 wird der globale Markt für Industrieflansche mit Nennweiten über DN1000 jährlich um etwa 4,5 Prozent wachsen, wobei der Schwerpunkt auf geschmiedeten Ausführungen liegt, da sie im Vergleich zu gegossenen oder gewalzten Varianten eine höhere Dichte und bessere mechanische Eigenschaften aufweisen. Der vorliegende Artikel gibt einen umfassenden Überblick über die Einführung, die wesentlichen Vorteile und die charakteristischen Eigenschaften von DN1600-Flanschen. Ziel ist es, Ingenieuren, Projektplanern und Beschaffungsverantwortlichen fundierte Informationen für die Auswahl und Spezifikation dieser kritischen Komponenten an die Hand zu geben. Dabei wird besonderer Wert auf praxisrelevante Details gelegt, die über reine Normangaben hinausgehen und die langfristige Betriebssicherheit der gesamten Rohrleitungsanlage beeinflussen.

Grundlegende Einführung in DN1600-Flansche: Definition, Normen und Bauformen

Ein DN1600-Flansch ist ein ringförmiges Verbindungselement, das dazu dient, Rohre, Ventile, Pumpen oder andere Anlagenteile miteinander zu verbinden. Der Durchmesser von 1600 Millimetern bezieht sich auf die Nennweite, die den lichten Rohrquerschnitt definiert. Solche Großflansche werden typischerweise nach internationalen Normen wie DIN EN 1092-1, ASME B16.5 oder ISO 7005 gefertigt. In Europa ist die DIN EN 1092-1 die maßgebliche Richtlinie, die Druckstufen von PN 2,5 bis PN 400 abdeckt. Für DN1600 sind vor allem die Druckstufen PN 6, PN 10, PN 16, PN 25 und PN 40 gebräuchlich, wobei höhere Druckstufen wie PN 63 oder PN 100 aufgrund der enormen Kräfte auf die Schraubenverbindungen nur selten in dieser Größe realisiert werden. Die Bauform von DN1600-Flanschen kann unterschiedlich sein: Vorschweißflansche (Typ 11), Blindflansche (Typ 05), Aufschweißflansche (Typ 01) oder Losflansche mit Bund (Typ 02/04). Für geschmiedete Ausführungen, wie sie Jianing Schmiede produziert, ist der Vorschweißflansch die am häufigsten gewählte Variante, da er eine durchgehende Kraftübertragung und eine hohe Ermüdungsfestigkeit bietet. Geschmiedete Flansche werden aus Rohlingen hergestellt, die durch Umformprozesse wie Freiformschmieden oder Gesenkschmieden in die gewünschte Geometrie gebracht werden. Der Schmiedeprozess richtet die Faserstruktur des Materials optimal aus, was zu einer deutlich höheren Zähigkeit und Duktilität im Vergleich zu gegossenen Flanschen führt. Bei DN1600 sind die Abmessungen der Flansche beträchtlich: Die Außendurchmesser liegen je nach Druckstufe zwischen etwa 1790 mm und 2020 mm, die Dicke kann zwischen 30 mm und über 100 mm variieren. Die Anzahl der Schraubenlöcher reicht von 36 bis 60, abhängig von der Druckstufe und der gewählten Norm. Diese Dimensionen erfordern spezielle Fertigungsanlagen und eine präzise Wärmebehandlung, um Eigenspannungen abzubauen und eine gleichmäßige Härte über den gesamten Querschnitt zu gewährleisten. Die Wahl des Werkstoffs ist bei DN1600-Flanschen von zentraler Bedeutung: Baustähle wie S235JR oder S355J2 werden für unkritische Anwendungen eingesetzt, während für höhere Anforderungen Vergütungsstähle wie C22.8, 42CrMo4 oder rostbeständige Stähle wie 1.4408 (316L) zum Einsatz kommen. Jianing Schmiede setzt auf eine lückenlose Rückverfolgbarkeit der Chargen und dokumentiert die mechanischen Eigenschaften jedes einzelnen Flansches.

Vorteile von DN1600-Flanschen: Warum geschmiedete Großflansche die optimale Wahl sind

Die Verwendung von DN1600-Flanschen bietet gegenüber anderen Verbindungstechniken wie Schweißmuffen oder Klemmverbindungen mehrere entscheidende Vorteile. Insbesondere in großen Rohrleitungssystemen, die häufig gewartet oder demontiert werden müssen, ermöglicht die Flanschverbindung einen schnellen und wiederholbaren Zugang. Ein zentraler Vorteil liegt in der hohen Dichtigkeit: Durch die Kombination einer präzise bearbeiteten Dichtfläche (z. B. erhabene Dichtleiste, Nut-Feder oder Linse) mit einer geeigneten Dichtung (z. B. metallisch gewickelte Dichtung oder Weichstoffdichtung) lassen sich selbst bei hohen Drücken und Temperaturen Leckraten nahezu auf Null reduzieren. Geschmiedete DN1600-Flansche von Jianing Schmiede zeichnen sich durch eine besonders gleichmäßige Materialdichte aus, die Mikrorisse und Porosität ausschließt. Dies ist ein klarer Vorteil gegenüber gegossenen Flanschen, die häufig innere Lunker oder Gasblasen aufweisen. Ein weiterer wesentlicher Vorteil ist die hohe mechanische Belastbarkeit. DN1600-Flansche müssen enormen Axialkräften standhalten, die aus dem Innendruck des Rohrsystems resultieren. Bei einem Betriebsdruck von 10 bar wirkt auf einen Flansch mit 1600 mm Durchmesser eine Kraft von über 200 Tonnen. Geschmiedete Flansche können diese Kräfte aufgrund ihrer feinkörnigen Gefügestruktur und der optimierten Faserorientierung besser aufnehmen als gegossene oder aus Blech gefertigte Varianten. Zudem bieten sie eine höhere Dauerfestigkeit bei dynamischen Lasten, wie sie z. B. in Pumpen- oder Kompressoranschlüssen auftreten. Aus wirtschaftlicher Sicht sind DN1600-Flansche in vielen Fällen günstiger als alternative Lösungen wie Sonderanfertigungen oder komplette Schweißkonstruktionen. Die standardisierten Maße nach DIN EN ermöglichen eine kostengünstige Fertigung und eine breite Verfügbarkeit von passenden Dichtungen und Schrauben. Darüber hinaus reduziert der Einsatz geschmiedeter Flansche die Ausfallzeiten bei Wartungsarbeiten erheblich, da die Verbindung schnell gelöst und wiederhergestellt werden kann. Ein weiterer Vorteil ist die Anpassungsfähigkeit an unterschiedliche Medien und Betriebsbedingungen. DN1600-Flansche können für Temperaturen von -200 °C bis +600 °C ausgelegt werden, wobei die Wahl des Werkstoffs und der Dichtung entscheidend ist. Jianing Schmiede bietet auf Kundenwunsch auch Sonderbeschichtungen oder Oberflächenbehandlungen wie Feuerverzinkung, Emailierung oder PTFE-Beschichtung an, um die Korrosionsbeständigkeit in aggressiven Medien weiter zu verbessern. Die langjährige Erfahrung des Unternehmens in der Schmiedetechnik stellt sicher, dass jeder DN1600-Flansch den spezifischen Anforderungen des Einsatzbereichs gerecht wird. In einem aktuellen Projekt für eine niederländische Wasserstoffpipeline wurden beispielsweise DN1600-Vorschweißflansche aus 1.4462 (Duplex-Edelstahl) geliefert, die sowohl hohen Drücken als auch wasserstoffinduzierter Spannungsrisskorrosion widerstehen.

Eigenschaften von DN1600-Flanschen: Werkstofftechnik, Fertigungspräzision und Qualitätssicherung

Die Eigenschaften von DN1600-Flanschen werden maßgeblich durch den Fertigungsprozess und die werkstofftechnischen Parameter bestimmt. Geschmiedete Flansche weisen im Vergleich zu gegossenen eine um durchschnittlich 20 bis 30 Prozent höhere Streckgrenze und Zugfestigkeit bei gleicher Legierung auf. Dies liegt an der Verdichtung des Gefüges während des Schmiedevorgangs, bei dem die Korngröße reduziert und die Homogenität verbessert wird. Für DN1600-Flansche ist eine gleichmäßige Wanddicke über den gesamten Umfang von großer Bedeutung, da bereits geringe Abweichungen zu ungleichmäßigen Spannungsverteilungen und potenziellen Leckagen führen können. Jianing Schmiede setzt moderne CNC-gesteuerte Bearbeitungszentren ein, die Bearbeitungstoleranzen von ±0,1 mm auf der Dichtfläche gewährleisten. Die Oberflächenrauheit der Dichtfläche wird nach DIN EN ISO 1302 auf Rz 6,3 bis Rz 16 μm eingestellt, je nach Dichtungstyp. Ein weiteres wichtiges Merkmal ist die Wärmebehandlung. Nach dem Schmieden werden DN1600-Flansche normalisiert oder vergütet, um eine definierte Härte und Zähigkeit zu erreichen. Bei Vergütungsstählen erfolgt zunächst ein Austenitisieren bei etwa 850–880 °C, gefolgt von Abschrecken in Wasser oder Öl und anschließendem Anlassen im Bereich von 550–650 °C. Dies führt zu einem feinverteilten Gefüge mit hoher Duktilität und guter Schweißeignung. Die zerstörungsfreie Prüfung ist bei DN1600-Flanschen obligatorisch. Üblich sind Ultraschallprüfung nach DIN EN 10228-3 (Klasse 3 oder 4), Magnetpulverprüfung nach DIN EN 10228-1 sowie Farbeindringprüfung nach DIN EN 10228-2. Jianing Schmiede führt jede Prüfung intern durch und dokumentiert die Ergebnisse lückenlos. Zusätzlich werden Härteprüfungen nach Brinell oder Vickers an repräsentativen Stellen durchgeführt. Ein weiterer Aspekt ist die Korrosionsbeständigkeit. Für DN1600-Flansche in Meerwasseranwendungen oder chemischen Prozessen werden häufig Edelstähle oder Nickelbasislegierungen eingesetzt. Die Wahl des richtigen Werkstoffs ist entscheidend, um Lochfraß, Spaltkorrosion oder interkristalline Korrosion zu vermeiden. Die Erfahrung von Jianing Schmiede zeigt, dass eine enge Abstimmung mit dem Kunden hinsichtlich des Mediums, der Temperatur und der Druckwechselzyklen unerlässlich ist. In einem Fallbeispiel aus dem Jahr 2025 lieferte das Unternehmen DN1600-Blindflansche aus Hastelloy C-276 für eine Anlage zur Rauchgasentschwefelung. Die Flansche mussten sowohl hohen Temperaturen als auch stark säurehaltigen Kondensaten standhalten und haben nach über zwei Jahren Betrieb keinerlei Korrosionserscheinungen gezeigt. Die Fertigungskapazität für DN1600-Flansche ist begrenzt, da spezielle Schmiedehämmer oder Pressen mit einer Schlagkraft von mindestens 4000 Tonnen erforderlich sind. Jianing Schmiede verfügt über mehrere hydraulische Pressen mit einer Maximalkraft von bis zu 10.000 Tonnen, sodass Flansche bis zu einem Durchmesser von 2500 mm in einem Stück geschmiedet werden können. Dies reduziert die Anzahl der Schweißnähte und erhöht die Zuverlässigkeit der Komponente.

Integration von DN1600-Flanschen in moderne Rohrleitungssysteme: Planungshinweise und Anwendungsbeispiele

Die Integration eines DN1600-Flansches in ein bestehendes oder neues Rohrleitungssystem erfordert eine sorgfältige Planung. Neben den reinen Abmessungen müssen die Schraubenverbindungen, die Dichtungen und die Umgebungstemperatur berücksichtigt werden. Bei der Montage ist ein definiertes Anzugsmoment für die Schrauben notwendig, um eine gleichmäßige Flächenpressung auf der Dichtung zu erreichen. Für DN1600-Flansche werden in der Regel Schrauben der Festigkeitsklasse 8.8 oder 10.9 verwendet, die mit einem Drehmomentschlüssel oder hydraulischen Schraubern angezogen werden. Jianing Schmiede empfiehlt, die Schrauben nach 24 Stunden Betriebszeit noch einmal nachzuziehen, da es aufgrund von Setzerscheinungen zu einem Abfall der Vorspannkraft kommen kann. Ein weiterer wichtiger Punkt ist die thermische Ausdehnung. DN1600-Flansche aus Stahl dehnen sich bei einer Temperaturerhöhung um 100 °C um etwa 1,2 mm im Durchmesser aus. Dies muss bei der Auslegung von Rohrhalterungen und Kompensatoren berücksichtigt werden. In der Praxis hat sich bewährt, bei langen Rohrleitungsabschnitten Dehnungsbögen oder Axialkompensatoren vorzusehen, um die Kräfte auf die Flanschverbindungen zu minimieren. Anwendungsbeispiele für DN1600-Flansche finden sich in vielen Branchen: In der Trinkwasserversorgung werden sie in großen Wasserleitungen mit Durchmessern bis 2000 mm eingesetzt. In der chemischen Industrie dienen sie als Anschlüsse für Reaktoren oder Kolonnen. Im Kraftwerksbau verbinden sie Dampfleitungen mit Turbinen oder Kondensatoren. Besonders anspruchsvoll sind Anwendungen in der Offshore-Öl- und Gasförderung, wo DN1600-Flansche unter hohem Außendruck und korrosiver Umgebung arbeiten müssen. Jianing Schmiede hat hierfür spezielle Ausführungen mit erhöhtem Korrosionszuschlag und einer zusätzlichen Beschichtung aus epoxidharzgebundenem Zink entwickelt. Ein aktuelles Projekt im Jahr 2026 umfasst die Lieferung von 42 DN1600-Vorschweißflanschen für eine neue Pipeline in Skandinavien, die Erdgas bei einem Druck von 25 bar transportiert. Die Flansche wurden aus dem Werkstoff P355NH gefertigt, der eine hohe Tieftemperaturzähigkeit bis -20 °C aufweist. Die Qualitätssicherung umfasste eine 100-prozentige Ultraschallprüfung sowie eine Druckprobe bei 38 bar. Die Zusammenarbeit mit dem Kunden begann bereits in der Planungsphase, um die genauen Lastfälle und Umgebungsbedingungen zu spezifizieren. Dadurch konnten die Flansche optimal an die Rohrwandstärke und den Schweißprozess angepasst werden. Die Montage vor Ort wurde durch ein technisches Team von Jianing Schmiede begleitet, um die korrekte Installation und das richtige Anzugsmoment sicherzustellen.

Zukunftsentwicklungen bei DN1600-Flanschen: Neue Werkstoffe und digitale Qualitätssicherung

Der Trend zu höheren Drücken, Temperaturen und aggressiveren Medien stellt auch die Hersteller von DN1600-Flanschen vor neue Herausforderungen. Ein wachsender Bereich ist die Verwendung von hochfesten, niedriglegierten Stählen, die bei gleichem Gewicht höhere Lasten aufnehmen können. In der Wasserstoffwirtschaft werden zunehmend austenitische Edelstähle oder Nickellegierungen eingesetzt, die gegen Wasserstoffversprödung resistent sind. Jianing Schmiede arbeitet eng mit Werkstoffherstellern zusammen, um neue Legierungen zu qualifizieren, die den spezifischen Anforderungen der Kunden entsprechen. Ein weiterer Innovationsbereich ist die digitale Qualitätssicherung. Jeder DN1600-Flansch von Jianing Schmiede erhält eine eindeutige Kennzeichnung, die mit einem QR-Code verbunden ist. Darüber können alle Prüfzertifikate, Chargennummern und Messprotokolle abgerufen werden. Dies erleichtert die Rückverfolgbarkeit und die Dokumentation für Zertifizierungen nach ISO 3834 oder AD 2000. Die Integration von IoT-Sensoren in Flanschverbindungen ist ein weiteres Zukunftsthema. Durch die Messung der Schraubenvorspannkraft oder der Temperatur kann der Zustand der Verbindung in Echtzeit überwacht werden. Erste Pilotprojekte zeigen, dass sich durch vorausschauende Wartung Ausfallzeiten um bis zu 30 Prozent reduzieren lassen. Auch beim Korrosionsschutz gibt es Fortschritte: Moderne Hochleistungsbeschichtungen auf Keramikbasis oder mit nanoskaligen Füllstoffen bieten eine deutlich längere Schutzwirkung als herkömmliche Epoxidharze. Jianing Schmiede bietet auf Anfrage eine spezielle Oberflächenvergütung an, die die Standzeit von DN1600-Flanschen in aggressiven Atmosphären verlängert. Abschließend sei betont, dass die Wahl des richtigen Flansches maßgeblich zur Betriebssicherheit und Lebensdauer der gesamten Anlage beiträgt. Eine frühzeitige Zusammenarbeit mit einem erfahrenen Hersteller wie Jianing Schmiede hilft, Fehlspezifikationen zu vermeiden und die Kosten für Wartung und Stillstände zu minimieren. Das Unternehmen steht für technische Beratung, individuelle Lösungen und höchste Fertigungsqualität bei DN1600-Flanschen und anderen geschmiedeten Komponenten. Für weitere Informationen oder eine Angebotserstellung steht das Team von Jianing Schmiede jederzeit zur Verfügung (咨询热线：176 9623 6479).
