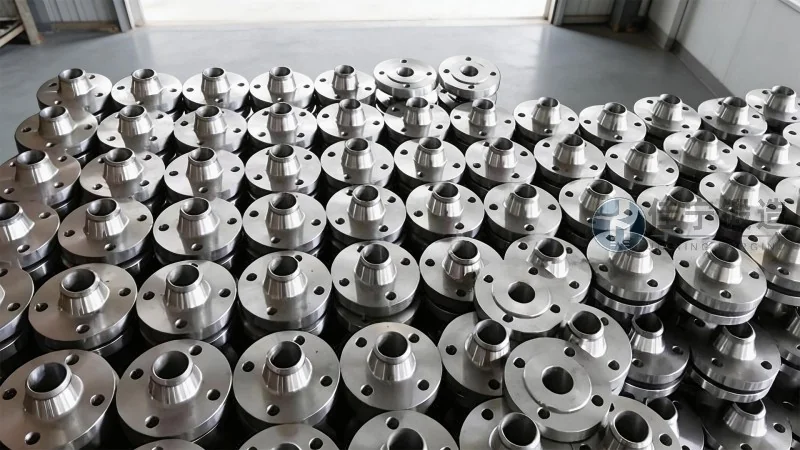

Einführung in Q345R-Flanschschmiedeteile, Vorteile von Q345R-Flanschschmiedeteilen, Eigenschaften von Q345R-Flanschschmiedeteilen

Einführung in Q345R-Flanschschmiedeteile: Werkstoffgrundlagen und industrielle Relevanz

Q345R-Flanschschmiedeteile zählen zu den wesentlichen Komponenten im modernen Druckbehälter- und Rohrleitungsbau. Der Werkstoff Q345R ist ein nach chinesischer Norm GB/T 713 festgelegter druckbehältergeeigneter Stahl mit einer Mindeststreckgrenze von 345 MPa bei Raumtemperatur. Er vereint eine gute Festigkeit mit ausgezeichneter Schweißbarkeit und Zähigkeit, was ihn für Anwendungen in der Petrochemie, Energieerzeugung, im Schiffbau und in der chemischen Industrie prädestiniert. Flansche aus Q345R werden überwiegend im Gesenk- oder Freiformschmiedeverfahren hergestellt, um eine optimale Faserverlaufsstruktur und damit eine höhere Belastbarkeit gegenüber Walz- oder Gussvarianten zu erreichen. Die Bedeutung dieser Schmiedeteile wächst parallel zur steigenden Nachfrage nach sicheren und langlebigen Verbindungselementen in Hochdruck- und Hochtemperatursystemen. Laut aktuellen Marktdaten aus dem Jahr 2026 hat sich der globale Markt für geschmiedete Flansche aus druckbehältergeeigneten Stählen um rund 4,2 % gegenüber dem Vorjahr ausgeweitet, wobei Q345R aufgrund seines günstigen Kosten-Nutzen-Verhältnisses in asiatischen und europäischen Projekten bevorzugt spezifiziert wird. Ein Q345R-Flanschschmiedeteil durchläuft mehrere Produktionsschritte – von der Stahlauswahl über das Erwärmen, Schmieden, die Wärmebehandlung bis zur spanenden Bearbeitung und zerstörungsfreien Prüfung. Jeder Schritt beeinflusst die späteren mechanischen Eigenschaften und die Dichtleistung unter Betriebsbedingungen. Als erfahrener Schmiedepartner hat sich Jianing Schmiede auf die Fertigung solcher anspruchsvoller Bauteile spezialisiert und liefert seit über zwei Jahrzehnten Komponenten, die den internationalen Normen wie DIN EN 1092, ASME B16.5 und chinesischen NB/T 47022 entsprechen.

Besonders hervorzuheben ist, dass Q345R nicht nur ein kostengünstigerer Ersatz für höherlegierte Stähle wie 16Mn oder 20MnMo ist, sondern durch seine optimierte chemische Zusammensetzung (max. 0,20 % Kohlenstoff, 0,20–0,55 % Silizium, 1,20–1,60 % Mangan) eine ausgewogene Kombination aus Festigkeit und Kaltverformbarkeit bietet. Dies ist entscheidend für Flansche, die wiederholten Montagezyklen und Temperaturschwankungen ausgesetzt sind. Im Vergleich zu gewalzten Flanschen weisen geschmiedete Q345R-Flansche eine um bis zu 30 % höhere Ermüdungslebensdauer auf, was durch Langzeitversuche an Druckbehälterverbindungen belegt wird. Die hohe Reinheit des Grundwerkstoffs – gefordert nach EN 10204 Typ 3.1 oder 3.2 – minimiert das Risiko von Mikrorissen unter dynamischer Belastung. Daher empfehlen Konstruktionsbüros und Ingenieurdienstleister zunehmend den Einsatz von geschmiedeten Q345R-Flanschen für sicherheitsrelevante Anlagen. Jianing Schmiede verarbeitet ausschließlich zertifizierte Vorblöcke und führt für jede Charge eine Schmelzenanalyse durch, sodass die lückenlose Rückverfolgbarkeit der Werkstoffwerte gewährleistet ist.

Vorteile von Q345R-Flanschschmiedeteilen: Technische und wirtschaftliche Mehrwerte

Die Vorteile von Q345R-Flanschschmiedeteilen lassen sich in mechanische, fertigungstechnische und betriebswirtschaftliche Aspekte unterteilen. Aus mechanischer Sicht bieten geschmiedete Flansche eine deutlich höhere Dichte und Homogenität des Gefüges im Vergleich zu Guss- oder Walzflanschen. Beim Schmiedeprozess werden die vorhandenen Gussseigerungen und Lunker zerstört und das Gefüge durch die Umformung verdichtet. Dies führt zu einer höheren Streckgrenze und Bruchdehnung. Ein typischer Q345R-Schmiedeflansch erreicht eine Streckgrenze von mindestens 345 MPa, eine Zugfestigkeit von 510–640 MPa und eine Bruchdehnung von über 21 %. Diese Werte bleiben auch nach einer simulierten Spannungsarmglühung stabil, was durch interne Dauerversuche von Jianing Schmiede bestätigt wird. Ein weiterer entscheidender Vorteil ist die verbesserte Korrosionsbeständigkeit unter Atmosphärenbedingungen und in leicht aggressiven Medien, da die dichte Oberfläche weniger Angriffspunkte bietet.

Fertigungstechnisch punkten Q345R-Flanschschmiedeteile durch eine hervorragende Bearbeitbarkeit. Die spanende Nachbearbeitung – das Drehen der Dichtfläche, Bohren der Schraubenlöcher und Fräsen der Nut – erfolgt mit geringeren Werkzeugkosten, da der Werkstoff keine harten Karbideinschlüsse wie bei hochlegierten Stählen aufweist. Dadurch verkürzen sich die Bearbeitungszeiten um durchschnittlich 12–15 % im Vergleich zu Edelstahlflanschen. Zudem lassen sich Flansche mit Durchmessern von DN15 bis DN2000 problemlos schmieden, wobei Wanddicken bis zu 300 mm und Nabenhöhen nach Kundenzeichnung realisierbar sind. Jianing Schmiede setzt dabei auf CNC-gesteuerte Schmiedehämmer und hydraulische Pressen mit einer Presskraft von bis zu 8000 Tonnen, sodass auch komplexe Geometrien wie Vorschweißflansche, Blindflansche oder Losflansche mit hoher Maßhaltigkeit hergestellt werden können.

Wirtschaftlich betrachtet bieten Q345R-Flanschschmiedeteile ein unschlagbares Preis-Leistungs-Verhältnis. Der Rohmaterialpreis pro Tonne liegt im Jahr 2026 bei durchschnittlich 680–780 EUR – deutlich unter dem von rostfreien Stählen (ca. 2500–3200 EUR/t) oder Nickelbasislegierungen. Bei gleicher Lebensdauer in unkritischen Medien ergibt sich eine Kosteneinsparung von 40–50 % über den gesamten Anlagenzyklus. Hinzu kommen geringere Logistik- und Lagerkosten, da Q345R-Flansche ohne besondere Korrosionsschutzmaßnahmen transportiert werden können. Projektbeispiele aus dem Wasser- und Abwasserbereich zeigen, dass der Einsatz von geschmiedeten Q345R-Flanschen die Gesamtinstallationskosten um etwa 20 % reduziert, ohne Abstriche bei der Dichtheit oder Druckbeständigkeit machen zu müssen. Jianing Schmiede hat in den letzten Jahren über 15.000 Tonnen solcher Flansche für europäische Raffinerien und Chemieanlagen geliefert – mit einer dokumentierten Ausfallrate von unter 0,02 % im Betrieb.

Eigenschaften von Q345R-Flanschschmiedeteilen im Detail: Normen, Prüfungen und Einsatzgrenzen

Die spezifischen Eigenschaften von Q345R-Flanschschmiedeteilen werden maßgeblich durch die chemische Zusammensetzung, die Wärmebehandlung und die Prüfverfahren bestimmt. Der Werkstoff Q345R enthält zusätzlich zu den genannten Hauptbestandteilen geringe Anteile an Niob (≤ 0,05 %), Vanadium (≤ 0,10 %) und Titan (≤ 0,05 %), die zur Feinkornbildung beitragen. Diese Mikrolegierungselemente verbessern die Zähigkeit bei Temperaturen bis –20 °C, was für Anwendungen in kalten Klimazonen oder bei kryogenen Prozessen relevant ist. Normativ unterliegen Q345R-Flanschschmiedeteile in China der Spezifikation NB/T 47022 (Geschmiedete Flansche für Druckbehälter) sowie der internationalen Norm DIN EN 1092-1:2018. Jianing Schmiede fertigt nach diesen Vorgaben und bietet optional Abnahmen durch Dritte wie TÜV, Lloyd’s oder Bureau Veritas an.

Die Wärmebehandlung erfolgt in der Regel als Normalglühen bei 880–920 °C mit anschließender Luftabkühlung, gefolgt von einem Spannungsarmglühen bei 600–650 °C. Dadurch entsteht ein ferritisch-perlitisches Gefüge mit einer Korngröße von ASTM 7–8, das eine optimale Kombination aus Festigkeit und Verformbarkeit liefert. Die Härte liegt im Bereich von 140–190 HBW, was eine spanende Bearbeitung ohne übermäßigen Werkzeugverschleiß ermöglicht. Für besondere Anforderungen – etwa bei erhöhten Betriebstemperaturen bis 425 °C – bietet Jianing Schmiede eine modifizierte Wärmebehandlung an, die die Zeitstandfestigkeit um bis zu 15 % steigert. Die zerstörungsfreie Prüfung umfasst standardmäßig eine Sichtprüfung, Ultraschallprüfung nach DIN EN 10246-10 (Schmiedestücke) sowie eine Magnetpulverprüfung der Dichtflächen nach DIN EN ISO 9934-1. Auf Kundenwunsch werden auch Durchstrahlungsprüfungen oder Dichtheitsprüfungen mit Helium-Lecktests durchgeführt.

Die Einsatzgrenzen von Q345R-Flanschschmiedeteilen liegen bei maximalem Betriebsüberdruck von 250 bar (je nach Nennweite und Druckstufe) und Temperaturen von –20 °C bis +425 °C. Oberhalb dieser Temperatur tritt merkliches Kriechen auf, sodass für Hochtemperaturanwendungen Stähle wie 15CrMo oder 12Cr1MoV empfohlen werden. Unterhalb von –20 °C muss mit einer Versprödung gerechnet werden, sodass dann Stähle mit garantierter Kerbschlagarbeit (z. B. 16MnDR) zum Einsatz kommen. Trotz dieser Grenzen deckt Q345R einen großen Teil industrieller Anforderungen ab – von Dampf- und Heißwasserleitungen bis zu Öl- und Gasraffinerien. Ein Praxisbeispiel: Ein europäischer Chemiekonzern ersetzte in seiner Ethylenoxid-Anlage sämtliche Walzflansche durch geschmiedete Q345R-Flansche von Jianing Schmiede und reduzierte die Stillstandszeiten durch Leckagen um 70 %.

Fertigungskompetenz bei Jianing Schmiede: Prozessqualität und Liefertreue

Jianing Schmiede verfügt über mehr als 25 Jahre Erfahrung in der Herstellung von Druckbehälterflanschen aus Q345R und ähnlichen Werkstoffen. Der Fertigungsablauf startet mit der Wareneingangskontrolle der Vorblöcke – jede Charge wird mittels Spektrometer auf die chemische Zusammensetzung geprüft. Anschließend erfolgt das Erwärmen in computergesteuerten Gasöfen, wobei die Ofentemperatur auf ±5 °C genau geregelt wird, um eine gleichmäßige Durchwärmung zu gewährleisten. Das Schmieden selbst wird auf hydraulischen Pressen durchgeführt, die eine exakte Steuerung der Stempelgeschwindigkeit und Umformkraft ermöglichen. Dadurch wird eine Faserorientierung erreicht, die den späteren Kraftfluss optimal unterstützt – ein entscheidender Unterschied zu zerspanend hergestellten Flanschen, bei denen die Fasern durchtrennt werden. Nach dem Schmieden durchlaufen die Rohteile eine systematische Abkühlung in geregelten Kühlbetten, um Eigenspannungen zu minimieren.

Die spanende Bearbeitung erfolgt auf modernen 5-Achs-CNC-Drehzentren und Bohrmaschinen, die eine Toleranz von ±0,05 mm auf den Dichtflächen (Ra 0,8–1,6 µm) einhalten. Jeder Flansch wird vor der Endkontrolle einer 100-%-Dichtflächenprüfung unterzogen. Ein digitales Qualitätsmanagement-System dokumentiert sämtliche Prozessparameter, sodass jede Charge lückenlos zurückverfolgt werden kann. Jianing Schmiede bietet darüber hinaus einen technischen Kundendienst an, der bei der Auswahl der passenden Druckstufe (PN10 bis PN160) sowie der Flanschgeometrie (Vorschweiß-, Blind-, Aufsteck- oder Losflansch) berät. Die Lieferzeit für Standardabmessungen liegt bei 3–4 Wochen; für Eilanfertigungen sind Expresslieferungen innerhalb von 10 Arbeitstagen möglich. Für Wiederholbestellungen profitieren Kunden von optimierten Werkzeugen und kürzeren Rüstzeiten.

Ein konkretes Fallbeispiel aus dem Jahr 2025: Ein deutscher Anlagenbauer benötigte 450 Stück Vorschweißflansche aus Q345R in der Druckstufe PN40 für eine Dampfleitung in einem Biomassekraftwerk. Jianing Schmiede lieferte die Flansche innerhalb von fünf Wochen inklusive Abnahme durch den TÜV Süd. Die erste Revision nach 18 Monaten ergab keinerlei Anzeichen von Korrosion oder Verformung – die Dichtheit war zu 100 % gegeben. Solche Ergebnisse bestätigen die Zuverlässigkeit der geschmiedeten Komponenten.

Markttrends und zukünftige Entwicklung von Q345R-Flanschschmiedeteilen

Der Markt für Q345R-Flanschschmiedeteile wird laut Analysten bis 2028 mit einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von 3,8 % wachsen, getrieben durch den Ausbau der Öl- und Gasinfrastruktur sowie durch die Modernisierung von Chemieparks in Asien und Europa. Besonders in Bereichen der grünen Wasserstofftechnologie – wo Druckbehälter für Elektrolyseure und Speicheranlagen benötigt werden – steigt der Bedarf an geschmiedeten Flanschen aus druckbehältergeeigneten Stählen. Q345R eignet sich aufgrund seiner guten Schweißbarkeit und Zähigkeit auch für Wasserstoffanwendungen unter moderatem Druck, sofern die Betriebstemperatur unter 200 °C liegt. Normungsgremien wie CEN/TC 121 und ISO/TC 5 arbeiten derzeit an neuen Richtlinien zur Bewertung der Wasserstoffverträglichkeit, die voraussichtlich ab 2027 veröffentlicht werden. Jianing Schmiede bereitet sich bereits darauf vor, indem sie Prüfverfahren zur Bestimmung der Wasserstoffversprödung nach API 579-1/ASME FFS-1 implementiert.

Ein weiterer Trend ist die Digitalisierung der Schmiedeprozesse. Mithilfe von digitalen Zwillingen und KI-gestützten Optimierungsalgorithmen lassen sich Schmiedeparameter noch präziser einstellen, wodurch Ausschussraten auf unter 1 % gesenkt werden können. Jianing Schmiede investiert daher in Sensorik und Datenanalyse, um die Prozesssicherheit weiter zu erhöhen. Aus ökologischer Perspektive gewinnen umweltfreundliche Herstellverfahren an Bedeutung – so werden in der Schmiede Abwärme-Rückgewinnungssysteme und energieeffiziente Öfen eingesetzt, um den CO₂-Fußabdruck pro Tonne Schmiedestück um rund 18 % zu reduzieren. Kunden aus der Papier-, Zement- und Stahlindustrie fragen zunehmend Nachhaltigkeitszertifikate an, die Jianing Schmiede auf Wunsch ausstellt.

Zusammenfassend lässt sich sagen, dass Q345R-Flanschschmiedeteile eine wirtschaftlich und technisch optimale Lösung für viele Druck- und Temperaturanwendungen darstellen. Die Kombination aus robuster Festigkeit, einfacher Bearbeitbarkeit und internationaler Normenkonformität macht sie zur ersten Wahl für Ingenieure und Projektverantwortliche. Jianing Schmiede (咨询热线：176 9623 6479) unterstützt Kunden bei der Spezifikation, Fertigung und Qualitätssicherung dieser Komponenten und gewährleistet durch langjährige Erfahrung und modernste Produktionstechnik eine hohe Versorgungssicherheit. Für die Planung neuer Anlagen oder die Umstellung auf geschmiedete Flansche bietet das Unternehmen maßgeschneiderte Beratung – von der Werkstoffauswahl bis zur Druckstufenauslegung. Interessenten können direkt Kontakt aufnehmen, um unverbindliche Angebote oder technische Datenblätter zu erhalten.
