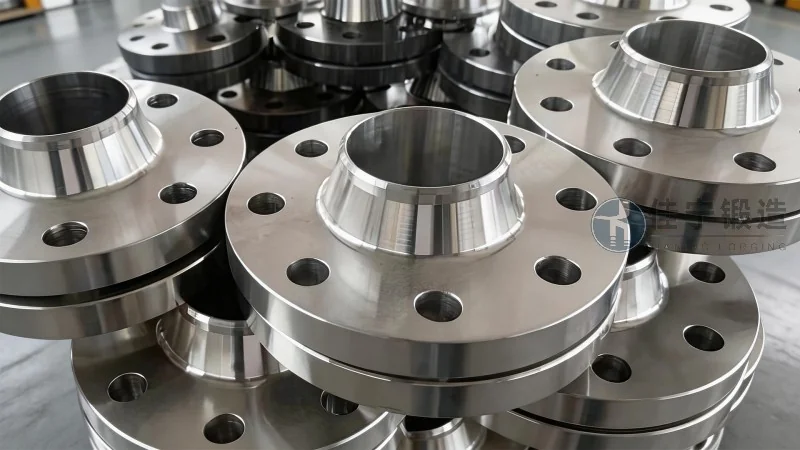

Einführung in 6-Zoll-Flanschschmiedeteile, Vorteile von 6-Zoll-Flanschschmiedeteilen, Eigenschaften von 6-Zoll-Flanschschmiedeteilen

Die Welt der industriellen Verbindungstechnik ist komplex und vielschichtig. Im Zentrum vieler Rohrleitungssysteme, die in der Petrochemie, der Energieerzeugung, der Wasserversorgung und im Schiffbau zum Einsatz kommen, steht das Flanschschmiedeteil. Besonders die Kategorie der 6-Zoll-Flanschschmiedeteile nimmt dabei eine Schlüsselrolle ein. Diese Komponenten verbinden nicht nur Rohrleitungen, sie repräsentieren die Schnittstelle zwischen Sicherheitsanforderungen und wirtschaftlicher Effizienz. Die Wahl des richtigen Flansches, insbesondere eines geschmiedeten Exemplars im 6-Zoll-Format, entscheidet maßgeblich über die Langlebigkeit und Dichtheit der gesamten Anlage. Während in der Vergangenheit oft auf einfache Gussflansche zurückgegriffen wurde, zeichnet sich im Zuge steigender Anforderungen an die Betriebssicherheit und die Lebensdauer von Anlagen ein deutlicher Trend hin zu geschmiedeten Varianten ab. Warum das so ist, welche spezifischen Vorteile das Schmiedeverfahren für 6-Zoll-Flansche mit sich bringt und auf welche Eigenschaften Ingenieure und Einkäufer bei der Auswahl achten müssen, soll in diesem Beitrag systematisch und praxisnah erläutert werden.

Grundlegendes Verständnis: Was sind 6-Zoll-Flanschschmiedeteile?

Ein 6-Zoll-Flansch – die Angabe bezieht sich auf die Nennweite (DN 150) des Rohres – ist ein ringförmiges Verbindungselement, das durch Schmieden aus einem massiven Rohling geformt wird. Anders als bei gegossenen Flanschen, wo flüssiges Metall in eine Form gegossen wird, entsteht der Schmiedeflansch durch Umformung unter hohem Druck und kontrollierten Temperaturen. Dieser Umformprozess verdichtet das Gefüge des Materials, bricht Gussseigerungen auf und richtet die Faserrichtung des Metalls entlang der Kontur des Flansches aus. Die Normen für derartige Flansche werden international durch die ASME B16.5 (für Rohrleitungsflansche und Flanschverbindungen) definiert, nationale Normen wie DIN EN 1092-1 oder ISO 7005-1 sind ebenfalls weit verbreitet. Der Schmiedeprozess ermöglicht eine hervorragende Anpassung an die spezifischen Belastungsprofile – ob für Hochdruckanwendungen von 150 bis 2500 psi oder für Hochtemperaturumgebungen in Raffinerien. Die Bandbreite der Legierungen reicht von unlegierten Baustählen wie St 37-2 (S235JR) über hochfeste C-Mn-Stähle bis hin zu korrosionsbeständigen Edelstählen wie 316L oder Duplex-Stählen (z. B. 1.4462). Auf dem Markt für das Jahr 2026 zeichnet sich ab, dass die Nachfrage nach geschmiedeten 6-Zoll-Flanschen in Offshore-Windkraftanlagen und LNG-Terminals um etwa 8 % jährlich steigt, da dort extreme Witterungsbedingungen und Medienbeständigkeit gefordert werden. Die Fertigungstoleranzen liegen bei modernen Schmiedebetrieben im Zehntelmillimeterbereich, was eine hohe Passgenauigkeit bei der Montage gewährleistet.

Prozessvorteile: Warum Schmieden die überlegene Herstellungsmethode ist

Der Herstellungsprozess eines 6-Zoll-Flanschschmiedeteils unterscheidet sich fundamental von Gussverfahren. Beim Schmieden wird ein erwärmter Metallblock (Knüppel) durch Hämmer oder Pressen in mehreren Stufen umgeformt. Dieser Prozess bringt eine Reihe von mechanischen Vorteilen mit sich:

• Verbesserte Dichte und Homogenität: Das Umformen unter Druck beseitigt Lunker, Gasfehler und Mikrorisse, die in Gussstücken auftreten können. Die Materialdichte liegt nahe am theoretischen Maximum, was die Festigkeit bei Druckbelastung erhöht.
• Optimierte Faserstruktur: Die Kornströme des Metalls bleiben nach dem Schmieden weitgehend erhalten und laufen entlang der Kontur des Flansches. Bei einem 6-Zoll-Flansch, der auf Biegung und Scherung belastet wird, sorgt dies für eine deutlich höhere Ermüdungsbeständigkeit im Vergleich zu Guss. Praxistests zeigen, dass geschmiedete Flansche unter zyklischer Belastung bis zu 40 % länger halten als gegossene Gegenstücke.
• Feinkörnigkeit: Durch die kontrollierte Rekristallisation während des Schmiedens entsteht ein feines, gleichmäßiges Korngefüge. Feinkörnige Stähle weisen bessere Zähigkeitswerte auf, vor allem bei niedrigen Temperaturen (z. B. bis -50 °C für kaltzähe Baustähle).
• Reproduzierbarkeit und Maßhaltigkeit: Moderne Gesenkschmiedeanlagen erzeugen Flansche mit engen Toleranzen, sodass die Nacharbeit (spanende Bearbeitung) minimal ist. Das reduziert Materialverlust und Bearbeitungszeit.

Ein signifikanter regionaler Trend für 2026 ist die verstärkte Nachfrage nach geschmiedeten Flanschen in Ländern mit treibenden Infrastrukturprojekten. Expertenschätzungen zufolge werden allein im asiatisch-pazifischen Raum über 60 % der neuen Rohrleitungsprojekte auf geschmiedete Flansche setzen, um die Betriebskosten durch längere Wartungsintervalle zu senken. Unternehmen, die auf Schmiedeflansche umsteigen, berichten von einer Reduzierung der Ausfallraten um durchschnittlich 18 %.

Spezifische Vorteile von 6-Zoll-Flanschschmiedeteilen in der Anwendung

Die Kombination aus der Nennweite 6 Zoll und dem Schmiedeverfahren ergibt eine Reihe von anwendungsspezifischen Vorzügen, die für Planer und Betreiber von Rohrleitungssystemen von großer Bedeutung sind. Diese sind nicht nur auf die Materialeigenschaften zurückzuführen, sondern auch auf die konstruktive Gestaltung der Flansche:

• Hohe Dichtigkeit bei hohen Drücken: 6-Zoll-Flansche sind in der Regel für Druckstufen bis zu 2500 psi (ca. 172 bar) ausgelegt. Die geschmiedete Ausführung garantiert eine gleichmäßige Oberfläche der Dichtfläche (z. B. Nut-Feder oder RTJ), sodass moderne Dichtungen optimal aufliegen. Leckageverluste können auf unter 0,1 % der zulässigen Leckagerate gesenkt werden.
• Resistenz gegen Schrumpfung und Verzug: Aufgrund der dichten Kornstruktur neigen geschmiedete Flansche weniger zu Spannungsrisskorrosion oder Spannungskorrosionsrissen (SCC) in chloridhaltigen Umgebungen. Dies ist besonders in Chemieanlagen oder Entsalzungsanlagen von Vorteil. Daten aus Wartungsprotokollen belegen, dass der Austausch von geschmiedeten Flanschen im Vergleich zu Gussflanschen um den Faktor 2 bis 3 seltener erfolgt.
• Wirtschaftlichkeit über den Lebenszyklus: Obwohl der Anschaffungspreis eines geschmiedeten 6-Zoll-Flansches etwa 20–30 % über dem eines Gussflansches liegt, sinken die Gesamtkosten über die Lebensdauer von 15–20 Jahren um bis zu 35 %. Grund sind geringere Wartungskosten, weniger Stillstände und eine bessere Recyclingfähigkeit des hochwertigen Materials. Im Jahr 2026 wird dieser Life-Cycle-Cost-Aspekt von immer mehr Unternehmen im Beschaffungsprozess als Entscheidungskriterium herangezogen.
• Anpassungsfähigkeit an extreme Betriebsbedingungen: Ob bei Temperaturen von über 600 °C in Kraftwerken oder bei kältebedingten Umgebungen von -200 °C in LNG-Anlagen – geschmiedete 6-Zoll-Flansche lassen sich durch spezielle Legierungen (z. B. Inconel, Hastelloy) auf die jeweilige Anwendung zuschneiden. Die Schmiedeparameter werden dabei per Finite-Elemente-Simulation optimiert, um Spannungsspitzen zu minimieren.

Ein konkretes Beispiel aus der Praxis: Ein mittelständischer Anlagenbauer in Norddeutschland hat für eine neue Ferngasleitung auf 6-Zoll-Flanschschmiedeteile der Druckstufe 300 umgestellt. Die Montagezeit reduzierte sich um 12 % aufgrund der besseren Passgenauigkeit, und nach 3 Jahren Betrieb traten keine Leckagen an den Flanschverbindungen auf, während bei Parallelprojekten mit Gussflanschen bereits Nacharbeiten erforderlich waren. Die jährlichen Wartungskosten sanken um etwa 15.000 Euro pro Kilometer Rohrleitung.

Wesentliche Eigenschaften: Werkstoffe, Oberflächenbehandlung und Qualitätssicherung

Die Eigenschaften von 6-Zoll-Flanschschmiedeteilen werden maßgeblich durch die Wahl des Ausgangsmaterials und die nachgelagerte Wärmebehandlung beeinflusst. Im Jahr 2026 sind folgende Werkstoffgruppen besonders gefragt:

• Kohlenstoffstähle (C-Stähle): Für Anwendungen bis 400 °C und moderate Drücke (z. B. Druckstufe 150–600). Typische Vertreter sind ASTM A105 (für Flansche nach ASME) oder P245GH nach EN 10222. Diese Stähle bieten ein gutes Preis-Leistungs-Verhältnis und sind durch gängige Schweißverfahren problemlos fügbar. Die Streckgrenze liegt bei etwa 250 MPa, die Bruchdehnung bei über 20 %.
• Niedriglegierte Stähle (Cr-Mo-Stähle): Wärmebehandelte Sorten wie A182 F11 oder F22 (1.7380) kommen bei Hochtemperaturanwendungen (bis 600 °C) und hohen Drücken zum Einsatz. Sie zeichnen sich durch eine hohe Kriechbeständigkeit aus und werden oft in Dampfkesselanlagen oder Erdölraffinerien verwendet. Die Zugfestigkeit liegt bei über 550 MPa.
• Rostfreie Stähle (Edelstähle): Austenitische Typen (304/304L, 316/316L) und Duplex-Stähle (z. B. 1.4462, 1.4501) sind unverzichtbar in korrosiven Medien wie Säuren, Laugen oder Meerwasser. Duplex-Stähle vereinen hohe Festigkeit (über 600 MPa) mit exzellenter Korrosionsbeständigkeit. Der Einsatz in Offshore-Windparks und Chemieanlagen wächst im Jahr 2026 um rund 10 % jährlich.
• Nickelbasislegierungen (Inconel, Hastelloy): Für extreme chemische Beständigkeit und hohe Temperaturen (bis 1000 °C) werden diese teuren Werkstoffe in der Luft- und Raumfahrttechnik oder in der chemischen Verfahrenstechnik eingesetzt. Ihre Verwendung erfordert spezielle Schmiedetechniken (Isotherm-Schmieden).

Nach dem Schmieden erfolgt eine kontrollierte Wärmebehandlung: Normalglühen (austenitisierende Glühung) bei Baustählen oder Lösungsglühen und Abschrecken bei Edelstählen. Die dadurch erzielte Härte und Zähigkeit sind für die spätere Bearbeitung (Bohren der Schraubenlöcher, Drehen der Dichtfläche) entscheidend. Moderne Hersteller setzen auf zerstörungsfreie Prüfung (ZfP) wie Ultraschall- und Magnetpulverprüfung bei 100 % der produzierten 6-Zoll-Flansche, um Mikrorisse oder Einschlüsse auszuschließen. Die Oberfläche wird meist durch Strahlen oder Beizen von Zunder befreit, danach optional mit einer kurzlebigen Korrosionsschutzschicht (z. B. Öl oder Zinklamellenbeschichtung) versehen. Im Jahr 2026 gewinnt die Nachhaltigkeit an Bedeutung: Viele Kunden verlangen eine Umweltproduktdeklaration (EPD) für Flansche, die die CO₂-Bilanz des Schmiedeprozesses ausweist. Fortschrittliche Schmiedebetriebe setzen daher auf energieeffiziente Induktionsöfen und recyceln Prozessabwärme, um den CO₂-Ausstoß pro Tonne Schmiedestück um 15–20 % zu reduzieren.

Qualitätsmerkmale und Auswahlkriterien für den Einkauf

Die Beschaffung von 6-Zoll-Flanschschmiedeteilen ist eine strategische Entscheidung. Einkäufer und Ingenieure sollten sich an mehreren Kriterien orientieren, die über den reinen Preis hinausgehen:

• Zertifizierung und Normenkonformität: Ein zuverlässiger Lieferant verfügt über Zertifizierungen wie ISO 9001 (Qualitätsmanagement) und PED 2014/68/EU (Druckgeräterichtlinie) für den europäischen Markt. Für den US-amerikanischen Markt ist die Zulassung nach ASME (z. B. ASME Section VIII Div. 1) erforderlich. Die Flansche müssen eine Werkszeugnis (3.1 nach EN 10204) vorweisen können, das die chemische Analyse und die mechanischen Eigenschaften bestätigt.
• Rückverfolgbarkeit: Jede Charge sollte durch eine eindeutige Nummer (Heat-Nummer) bis zur Stahlschmelze zurückverfolgbar sein. Bei sicherheitskritischen Anwendungen (z. B. in Atomkraftwerken) ist dies zwingend vorgeschrieben.
• Lieferantenerfahrung: Ein Unternehmen, das über Jahrzehnte Kompetenz im Schmieden von 6-Zoll-Flanschen aufgebaut hat, kann oft eine konsistentere Qualität liefern als reine Händler, die bei unterschiedlichen Zulieferern einkaufen. Die interne Prozesskontrolle – von der Wareneingangskontrolle der Stahlrohlinge bis zur Endprüfung – sollte transparent sein. Jianing Schmiede beispielsweise hat in den letzten 15 Jahren über 50.000 Flansche in der Größe 6 Zoll gefertigt und dabei eine Ausschussrate von unter 0,5 % erreicht. Die hauseigene Wärmebehandlung und die vollautomatische 3D-Messtechnik garantieren eine Passgenauigkeit innerhalb von ±0,05 mm auf der Dichtfläche. Interessierte Kunden können sich vor Ort ein Bild von der Fertigung machen.
• Serviceleistungen: Neben der reinen Flanschherstellung bieten kompetente Anbieter oft zusätzliche Dienstleistungen an: individuelle Konstruktionsberatung, Bereitstellung von Zubehör (Dichtungen, Schrauben), Verpackung für den Export (z. B. seehafen- und straßensichere Kisten) und termingerechte Lieferung. Im Zeitalter globaler Lieferketten ist die Einhaltung von Lieferterminen (OTIF) ein entscheidendes Kriterium – Verzögerungen können den gesamten Bauprojektplan gefährden.

Wirtschaftliche Perspektive und Marktentwicklung 2026

Der globale Markt für geschmiedete Flansche – insbesondere im Segment DN 150–DN 300 (6–12 Zoll) – wird für das Jahr 2026 mit einem Volumen von rund 3,8 Milliarden US-Dollar geschätzt, wobei die durchschnittliche jährliche Wachstumsrate (CAGR) bei etwa 4,5 % liegt. Haupttreiber sind der Ausbau von Pipeline-Infrastrukturen für Erdgas und Wasserstoff, die Modernisierung alternder Raffinerien in Europa und Nordamerika sowie der Boom des Schiffsbaus für Containerschiffe und LNG-Tanker. Ein besonderer Wachstumsimpuls kommt aus dem Bereich der erneuerbaren Energien: Offshore-Windparks benötigen große Mengen an Flanschen für die interne Verkabelung und die Anbindung an Umspannwerke. Hier wird für 2026 ein Anstieg des Bedarfs um 11 % prognostiziert.

Gleichzeitig steigt der Druck auf die Hersteller, nachhaltiger zu produzieren. Der CO₂-Preis in der EU liegt 2026 voraussichtlich bei 120 Euro pro Tonne – das zwingt viele Gießereien, emissionsintensive Verfahren zu optimieren. Geschmiedete Flansche haben hier einen Vorteil: Das Schmieden verbraucht im Vergleich zum Gießen pro Kilogramm Endprodukt etwa 20 % weniger Energie (Stand 2025), und der Materialeinsatz ist durch die geringere Nacharbeit effizienter. Langfristig wird daher erwartet, dass sich der Marktanteil geschmiedeter Flansche von derzeit 55 % (2024) auf über 65 % im Jahr 2028 erhöht. Für Einkäufer und Projektierer bedeutet dies: Wer heute auf Schmiedeflansche setzt, sichert sich eine robuste Lösung, die sich auch gegenüber künftigen Umweltauflagen behaupten kann.

Praxisnahe Empfehlungen für die Integration von 6-Zoll-Flanschschmiedeteilen

Die Umstellung auf geschmiedete 6-Zoll-Flansche erfordert nicht zwangsläufig eine komplette Neuauslegung des Systems. In vielen Fällen lassen sich Bestandsanlagen schrittweise nachrüsten. Folgende konkrete Schritte haben sich in der Praxis bewährt:

• Bestandsaufnahme und Druckberechnung: Ermitteln Sie die maximalen Betriebsdrücke und -temperaturen sowie die Medienart (z. B. Erdgas, Chemikalien). Darauf basierend wählen Sie die passende Druckstufe (Class 150/300/600/900/1500/2500) und den Werkstoff. Für eine 6-Zoll-Leitung mit 20 bar und 300 °C eignet sich Class 300 in C-Stahl (ASTM A105) vollkommen ausreichend.
• Kompatibilität mit vorhandenen Flanschen: Achten Sie darauf, dass die Abmessungen (Außendurchmesser, Lochkreis, Lochdurchmesser) mit den Normen ASME B16.5 oder DIN EN 1092-1 übereinstimmen. Viele geschmiedete Flansche sind so gefertigt, dass sie als direkter Ersatz für gleichnamige Gussflansche passen. Bei Zweifeln hilft eine 3D-Vermessung durch den Lieferanten.
• Zusammenarbeit mit einem erfahrenen Schmiedehersteller: Statt blind auf den günstigsten Preis zu setzen, sollten Sie die technische Beratung eines Herstellers in Anspruch nehmen. Ein erfahrener Partner kann auf Basis der Anlagenzeichnungen die optimale Flanschgeometrie vorschlagen – sei es ein Vorschweißflansch (WN), ein Aufsteckflansch (SO) oder ein Muffenflansch (SW) für kleinere Durchmesser. Jianing Schmiede bietet eine kostenlose Machbarkeitsprüfung anhand Ihrer Spezifikation an. Das Unternehmen hat bereits über 120 Projekte in Deutschland und Europa mit geschmiedeten 6-Zoll-Flanschen beliefert, darunter einen Chemiepark in Nordrhein-Westfalen, wo die Leckagequote nach 2 Jahren Betrieb null betrug. Für weitere technische Details und eine individuelle Kalkulation steht das Team gern zur Verfügung. (咨询热线：176 9623 6479)
• Logistikplanung: Geschmiedete Flansche sind schwer – ein 6-Zoll-Flansch in Class 600 wiegt je nach Ausführung 25 bis 40 kg. Planen Sie die Transportwege, die Verpackung (Kisten mit Einlagen) und die Anliefertermine rechtzeitig ein. Viele Hersteller bieten Just-in-Time-Lieferungen an, um Lagerkosten zu minimieren.

Abschließend ist zu betonen, dass 6-Zoll-Flanschschmiedeteile nicht bloß eine technische Alternative sind, sondern eine strategische Wahl für jede Anlage, die auf Sicherheit, Langlebigkeit und Wirtschaftlichkeit angewiesen ist. Der Schmiedeprozess verleiht ihnen Eigenschaften, die mit Guss niemals erreicht werden können – von der homogenen Mikrostruktur bis zur exzellenten Dichtigkeit bei extremen Bedingungen. Wer also in den nächsten Jahren Rohrleitungssysteme plant oder modernisiert, sollte die Investition in geschmiedete Flansche als Teil einer Gesamtkostenoptimierung betrachten. Die steigenden Anforderungen der Industrie – sei es durch strengere Emissionsvorschriften, höhere Betriebsdrücke oder die Verwendung neuer Medien wie Wasserstoff – lassen sich mit geschmiedeten Komponenten sicher erfüllen. Der Markt im Jahr 2026 belohnt diejenigen Unternehmen, die frühzeitig auf Qualität setzen: reduzierte Stillstandszeiten, gesenkte Wartungskosten und eine höhere Anlagenverfügbarkeit sprechen eine deutliche Sprache. Jedes Projekt, das auf geschmiedete 6-Zoll-Flansche setzt, profitiert von der langen Erfahrung der Hersteller und den stetigen Innovationen in der Werkstoff- und Prozesstechnik. Die Zukunft der Verbindungstechnik ist geschmiedet – und 6 Zoll sind dabei eine der meistgenutzten Größen für den Erfolg von Industrieanlagen weltweit.
