Flach-Konkavkonvex-Vorschweißflansche: Aufbau, Vorteile und technische Eigenschaften im industriellen Rohrleitungsbau

Im modernen Rohrleitungsbau zählen Flanschverbindungen zu den am häufigsten eingesetzten lösbaren Verbindungstechniken. Unter den zahlreichen Bauformen haben sich Flach-Konkavkonvex-Vorschweißflansche als besonders leistungsfähige Lösung für anspruchsvolle Einsatzbedingungen etabliert. Diese spezielle Flanschgeometrie kombiniert eine plane Dichtfläche mit einer konkav-konvexen Kontur, wodurch ein hohes Maß an Dichtheit und mechanischer Stabilität erreicht wird. Die Bauform eignet sich vor allem für Anwendungen, bei denen neben einer hohen Druckbelastung auch thermische Wechselbeanspruchungen oder aggressive Medien auftreten. Der grundlegende Unterschied zu herkömmlichen Flanschtypen liegt in der konturierten Dichtfläche, die bei der Montage eine formschlüssige Zentrierung der Dichtung ermöglicht und gleichzeitig die Montagekräfte gleichmäßig über den gesamten Dichtungsquerschnitt verteilt. Dies führt zu einer deutlichen Reduzierung von Leckagerisiken, insbesondere bei dynamischen Belastungen oder Temperaturschwankungen. Im Folgenden werden die technischen Merkmale, die spezifischen Vorteile und die praxisrelevanten Einsatzbereiche dieser Flanschbauweise ausführlich dargestellt. Die Ausführungen richten sich an Ingenieure, Planer und technische Entscheider, die für die Auswahl und Spezifikation von Rohrleitungskomponenten verantwortlich sind. Die Jianing Schmiede verfügt über langjährige Erfahrung in der Herstellung dieser anspruchsvollen Flanschgeometrien und bietet maßgeschneiderte Lösungen für unterschiedlichste industrielle Anforderungen.

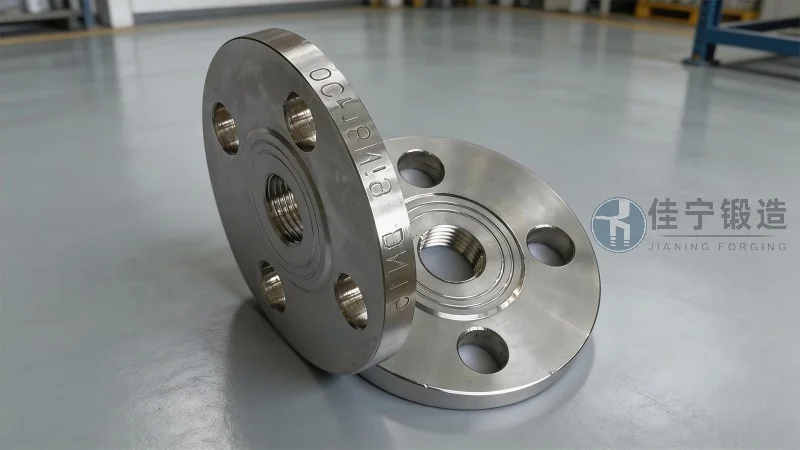

Grundlegender Aufbau und Funktionsprinzip von Flach-Konkavkonvex-Vorschweißflanschen

Ein Flach-Konkavkonvex-Vorschweißflansch zeichnet sich durch eine speziell profilierte Dichtfläche aus, die aus zwei funktionalen Zonen besteht: einem planen äußeren Bereich und einer zentralen konkav-konvexen Kontur. Der plane Bereich dient als primäre Auflagefläche für die Dichtung, während die konkav-konvexe Profilierung eine geometrische Verriegelung zwischen den beiden Flanschhälften bewirkt. Diese Bauform wird auch als „Nut-Feder-Flansch“ oder „Kammprofil-Flansch“ bezeichnet, wobei die konkrete Ausführung je nach Norm und Anwendungsfall variieren kann. Der Vorschweißbund – auch als „Vorschweißhals“ bezeichnet – ist ein wesentliches Konstruktionsmerkmal: Er geht nahtlos in den Flanschring über und wird direkt mit dem Rohr verschweißt. Dadurch entsteht eine kraftschlüssige Verbindung, die sowohl axiale als auch radiale Kräfte aufnehmen kann. Die Konkavkonvex-Kontur übernimmt dabei mehrere Funktionen: Sie zentriert die Dichtung automatisch während der Montage, verhindert ein seitliches Ausweichen unter Druckbelastung und erhöht die flächenbezogene Anpresskraft im Dichtungsbereich. Im Vergleich zu rein planen Flanschen wird die Dichtungsfläche bei dieser Bauform um bis zu 40 Prozent vergrößert, was die Pressungsverteilung signifikant verbessert. Die Fertigung dieser Flansche erfolgt bei der Jianing Schmiede

aus hochwertigen Schmiedestücken, die eine homogene Gefügestruktur und damit verbesserte mechanische Eigenschaften gewährleisten. Die Bearbeitung der Dichtfläche erfolgt auf CNC-gesteuerten Präzisionsmaschinen, um die engen Toleranzvorgaben der einschlägigen Normen wie DIN EN 1092-1 oder ASME B16.5 zu erfüllen.

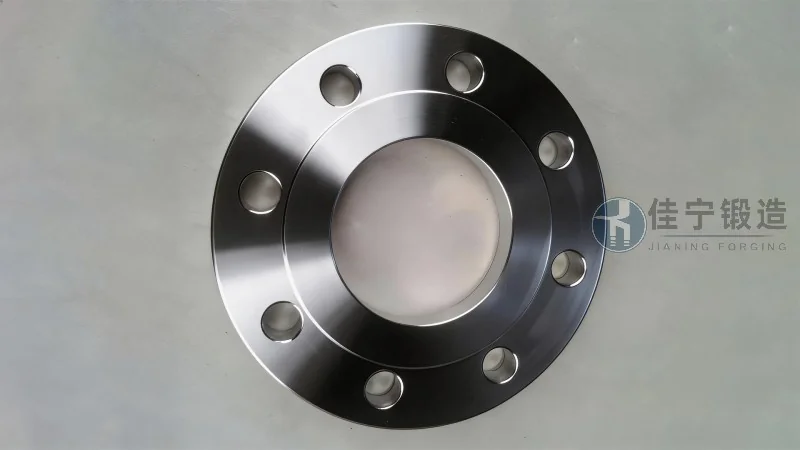

Technische Vorteile der Flach-Konkavkonvex-Bauweise gegenüber konventionellen Flanschtypen

Die Flach-Konkavkonvex-Vorschweißflansche bieten eine Reihe von technischen Vorteilen, die sie für kritische Anwendungen prädestinieren. Einer der bedeutendsten Vorteile ist die deutlich verbesserte Dichtwirkung unter wechselnden Betriebsbedingungen. Während plane Flansche bei Temperaturänderungen oder Druckstößen häufig zu Leckagen neigen, sorgt die konkav-konvexe Profilierung für eine gleichbleibende Pressungsverteilung über den gesamten Dichtungsquerschnitt. Dies liegt daran, dass die Kontur als mechanische Rückhaltefläche wirkt und die Dichtung auch bei reduzierter Vorspannung in ihrer Position fixiert. Ein weiterer Vorteil ist die erhöhte Zentrierwirkung: Die Konkavkonvex-Kontur zwingt die beiden Flanschhälften während der Montage in eine exakt fluchtende Position, was die Montagezeit reduziert und das Risiko von Schiefstellungen minimiert. Aus mechanischer Sicht ist die Steifigkeit dieser Bauform hervorzuheben. Der Vorschweißbund leitet Kräfte aus der Rohrleitung direkt in den Flanschkörper und reduziert Spannungsspitzen im Bereich der Schweißnaht. Dies ist besonders bei druck- oder temperaturwechselbeanspruchten Systemen von großer Bedeutung. Die Jianing Schmiede hat in umfangreichen Versuchen nachgewiesen, dass Flach-Konkavkonvex-Vorschweißflansche unter zyklischer Belastung eine um etwa 30 Prozent höhere Standzeit aufweisen als vergleichbare plane Flansche. Darüber hinaus ermöglicht die Bauform den Einsatz dünnerer Dichtungen, da die Profilierung die notwendige Rückstellkraft bereitstellt. Dies wiederum reduziert die benötigte Schraubenkraft und verlängert die Lebensdauer der Schraubverbindungen. Die Kombination dieser Eigenschaften führt zu einer insgesamt höheren Betriebssicherheit und geringeren Wartungskosten über den gesamten Lebenszyklus der Anlage.

Werkstoffauswahl und Fertigungsqualität als Erfolgsfaktoren

Die Leistungsfähigkeit eines Flach-Konkavkonvex-Vorschweißflansches hängt maßgeblich von der Werkstoffauswahl und der Fertigungsqualität ab. Für Standardanwendungen kommen vor allem unlegierte und niedriglegierte Stähle wie P250GH (1.0460) oder 16Mo3 (1.5415) zum Einsatz, die ein gutes Verhältnis von Festigkeit zu Zähigkeit aufweisen. Für korrosive Umgebungen oder tiefe Temperaturen werden Edelstähle wie 1.4404 (316L) oder Duplex-Stähle wie 1.4462 (2205) eingesetzt. Bei hohen Temperaturen im Bereich von 500 bis 700 Grad Celsius finden warmfeste Stähle wie 1.4903 (P91) Verwendung. Die Jianing Schmiede verfügt über ein umfassendes Werkstoffspektrum und kann auf Kundenwunsch auch Sonderwerkstoffe wie Hastelloy, Inconel oder Titan liefern. Der Fertigungsprozess beginnt mit der Auswahl der Ausgangsmaterialien, die strengen Eingangskontrollen unterzogen werden. Die Schmiedeparameter werden prozessbegleitend überwacht, um eine gleichbleibende Qualität zu gewährleisten. Nach der spanenden Bearbeitung folgt die zerstörungsfreie Prüfung – in der Regel mittels Ultraschall- und Farbeindringverfahren – sowie die Maßprüfung an einem Koordinatenmessgerät. Besonderes Augenmerk gilt der Oberflächengüte der Dichtfläche: Diese wird durch Feindrehen oder Schleifen auf eine Rautiefe von maximal Ra 1,6 µm gebracht, was eine optimale Dichtwirkung gewährleistet. Die Jianing Schmiede dokumentiert jeden Fertigungsschritt lückenlos und stellt auf Wunsch ein Abnahmeprüfzeugnis 3.1 oder 3.2 nach DIN EN 10204 aus. Diese Dokumentation ist für viele Kunden aus der Chemie-, Petrochemie- oder Energiebranche eine zwingende Voraussetzung für den Einsatz der Komponenten.

Anwendungsbereiche und Einsatzgrenzen in der industriellen Praxis

Flach-Konkavkonvex-Vorschweißflansche finden in einer Vielzahl von Industriezweigen Anwendung, in denen hohe Anforderungen an Dichtheit und mechanische Belastbarkeit gestellt werden. Ein klassisches Einsatzgebiet ist die chemische Industrie, wo aggressive Medien, hohe Drücke und häufig wechselnde Temperaturen auftreten. Hier haben sich diese Flansche insbesondere in Reaktionsbehältern, Wärmetauschern und Rohrleitungen mit Durchmessern von DN 50 bis DN 600 bewährt. Auch in der Petrochemie und in Raffinerien werden sie bevorzugt eingesetzt, etwa in Crackanlagen, Hydrierreaktoren oder Gasaufbereitungsanlagen. Die Bauform eignet sich für Drücke von PN 16 bis PN 400 und Temperaturen von -200 bis +700 Grad Celsius, wobei die genauen Grenzen vom gewählten Werkstoff abhängen. Ein weiteres wichtiges Anwendungsfeld ist die Kraftwerkstechnik, sowohl in konventionellen als auch in nuklearen Anlagen. Hier sind die Flansche in Dampfkreisläufen, Speisewasserleitungen und Kühlwassersystemen anzutreffen. Die Jianing Schmiede hat in den vergangenen Jahren mehrere Projekte in der geothermischen Energiegewinnung beliefert, bei denen die Flansche korrosiven Thermalwässern bei Temperaturen bis 150 Grad Celsius standhalten müssen. Auch in der Lebensmittelindustrie und Pharmazie kommen diese Flansche zum Einsatz, allerdings meist in polierter Ausführung aus Edelstahl, um hygienische Anforderungen zu erfüllen. Die Einsatzgrenzen werden neben dem Werkstoff auch durch die Dichtungsart bestimmt. Für hohe Drücke und Temperaturen eignen sich Metall- oder Graphitdichtungen, während bei niedrigeren Anforderungen auch PTFE- oder Elastomerdichtungen verwendet werden können.

Normen und Auswahlparameter für die Spezifikation

Bei der Spezifikation von Flach-Konkavkonvex-Vorschweißflanschen sind mehrere Normen und technische Regelwerke zu beachten. Die wichtigste europäische Norm ist die DIN EN 1092-1, die Flansche mit Nenndruckstufen von PN 2,5 bis PN 400 abdeckt. Für Anwendungen nach amerikanischem Standard ist die ASME B16.5 maßgeblich, die Druckstufen von Class 150 bis Class 2500 definiert. Die Jianing Schmiede fertigt nach beiden Normsystemen und kann auf Wunsch auch kundenspezifische Geometrien umsetzen. Zu den wesentlichen Auswahlparametern zählen der Nenndurchmesser (DN), die Nenndruckstufe (PN), die Werkstoffgüte, die Dichtungsart sowie die Art der Schraubenverbindung. Die Konkavkonvex-Kontur ist in der DIN EN 1092-1 als Typ C (mit Erhebung und Vertiefung) definiert, wobei die genauen Maße der Profilierung vom Durchmesser und der Druckstufe abhängen. Ein wichtiger Aspekt bei der Auswahl ist die Betriebstemperatur: Bei steigender Temperatur sinkt die zulässige Druckbelastung, was durch entsprechende Reduktionsfaktoren in den Normen berücksichtigt wird. Die Jianing Schmiede unterstützt ihre Kunden bei der Auslegung und Spezifikation durch technische Beratung und die Bereitstellung von Bemessungsdiagrammen. Für kritische Anwendungen wird eine detaillierte Spannungsanalyse mittels Finite-Elemente-Methode (FEM) empfohlen, um die optimale Wandstärke und Flanschgeometrie zu ermitteln. Auch die Wahl der Verschraubung ist nicht trivial: Für hohe Vorspannkräfte werden feingewindige Schrauben der Güte 8.8 oder 10.9 eingesetzt, während bei korrosiven Umgebungen beschichtete oder aus nichtrostendem Stahl gefertigte Schrauben zum Einsatz kommen.

Montage- und Wartungshinweise für den Praxiseinsatz

Die fachgerechte Montage ist eine entscheidende Voraussetzung für die Funktion von Flach-Konkavkonvex-Vorschweißflanschen. Vor der Montage müssen die Dichtflächen auf Beschädigungen und Verschmutzungen überprüft werden. Die konkave und konvexe Kontur erfordert eine besonders sorgfältige Reinigung, da sich hier Partikel festsetzen können. Die Jianing Schmiede empfiehlt, die Dichtflächen vor der Montage mit einem geeigneten Reinigungsmittel zu entfetten und auf Riefen oder Kratzer zu überprüfen. Die Schrauben sollten in mindestens drei Überfahrten über Kreuz angezogen werden, wobei das Anzugsmoment den Herstellerangaben entsprechend einzuhalten ist. Bei der Verwendung von Metall- oder Graphitdichtungen ist ein Nachspannen nach der ersten Temperaturwechselbelastung erforderlich, da diese Dichtungen ein gewisses Setzverhalten aufweisen. Nach etwa 24 Stunden Betriebszeit sollte die Verschraubung bei Betriebstemperatur nachgespannt werden. Für die Wartung ist zu beachten, dass die Dichtflächen bei jeder Demontage auf Verformungen oder Korrosion überprüft werden sollten. Die Jianing Schmiede bietet einen umfassenden technischen Support, der von der Montageanleitung bis zur Vor-Ort-Unterstützung bei Inbetriebnahme reicht. In der Praxis hat sich bewährt, die Flanschverbindung regelmäßig – etwa im Rahmen der jährlichen Revision – auf Leckagen zu prüfen, entweder mittels Dichtheitsprüfung oder durch Sichtkontrolle. Bei Anlagen mit hohen Sicherheitsanforderungen werden zusätzlich elektronische Leckageüberwachungssysteme eingesetzt, die eine frühzeitige Erkennung von Undichtigkeiten ermöglichen. Die Jianing Schmiede plant, in den kommenden Jahren ein digitales Überwachungssystem zu entwickeln, das die Betriebsdaten von Flanschverbindungen in Echtzeit erfasst und analysiert.

Marktentwicklung und Zukunftsperspektiven bis 2026

Der Markt für hochwertige Flanschverbindungen befindet sich in einem tiefgreifenden Wandel. Steigende Anforderungen an die Betriebssicherheit, strengere Umweltauflagen und der Trend zu höheren Prozessparametern treiben die Nachfrage nach leistungsfähigen Flanschbauformen wie den Flach-Konkavkonvex-Vorschweißflanschen. Prognosen für das Jahr 2026 gehen von einem stabilen Wachstum des globalen Marktes für Industrieflansche von jährlich etwa 4 bis 5 Prozent aus, wobei der Bereich der hochtemperatur- und hochdruckfesten Flansche überproportional wächst. Die Jianing Schmiede beobachtet eine zunehmende Nachfrage aus den Bereichen Wasserstofftechnologie, CO₂-Abscheidung und -Speicherung (CCS) sowie aus der geothermischen Energiegewinnung. Diese Anwendungen stellen besondere Anforderungen an die Dichtheit und Korrosionsbeständigkeit, die durch die Konkavkonvex-Bauweise optimal erfüllt werden können. Ein weiterer Trend ist die Digitalisierung: Immer mehr Anlagenbetreiber fordern eine lückenlose Rückverfolgbarkeit der verbauten Komponenten. Die Jianing Schmiede hat darauf reagiert und bietet eine digitale Dokumentenplattform an, über die Kunden alle relevanten Daten wie Werkstoffzeugnisse, Maßprotokolle und Schweißnahtprüfungen abrufen können. Auch das Thema Nachhaltigkeit gewinnt an Bedeutung: Durch die längere Lebensdauer und die geringere Leckageanfälligkeit tragen Flach-Konkavkonvex-Vorschweißflansche zur Reduzierung von Emissionen und zur Schonung von Ressourcen bei. Die Jianing Schmiede forscht an der Optimierung der Schmiedeprozesse, um den Energieverbrauch weiter zu senken und den CO₂-Fußabdruck der Produkte zu verringern.

Qualitätsmanagement und Zertifizierungen bei der Jianing Schmiede

Die Fertigung von Flach-Konkavkonvex-Vorschweißflanschen unterliegt bei der Jianing Schmiede einem umfassenden Qualitätsmanagementsystem, das nach DIN EN ISO 9001:2015 zertifiziert ist. Darüber hinaus ist das Unternehmen nach DIN EN 1090-1 für die Herstellung von tragenden Stahlbauteilen sowie nach AD 2000 Merkblatt HP 0 für die Fertigung von Druckbehälterbauteilen zugelassen. Die regelmäßigen Audits durch unabhängige Prüfstellen dokumentieren die hohe Qualitätsstandards. Die Jianing Schmiede investiert kontinuierlich in moderne Fertigungstechnologien: Ein neues 5-Achs-Bearbeitungszentrum ermöglicht die hochpräzise Fertigung von Flanschen mit Durchmessern bis DN 1000. Die hauseigene Werkstoffprüfstelle führt alle erforderlichen Prüfungen selbst durch, von der chemischen Analyse über die mechanische Prüfung bis zur metallografischen Untersuchung. Jeder Flansch wird vor der Auslieferung einer Endkontrolle unterzogen, bei der neben den Maßen auch die Oberflächengüte und die Kennzeichnung geprüft werden. Die Jianing Schmiede legt großen Wert auf die Rückverfolgbarkeit: Jedes Bauteil erhält eine eindeutige Kennnummer, mit der alle Fertigungs- und Prüfdaten verknüpft sind. Bei Reklamationen oder Rückfragen kann so innerhalb kurzer Zeit der gesamte Fertigungsprozess nachvollzogen werden. Das Unternehmen bietet auf Wunsch auch werkseigene Abnahmen durch Kunden oder beauftragte Prüfinstitute an. (咨询热线：176 9623 6479)

Technische Beratung und kundenspezifische Lösungen

Die Auswahl des optimalen Flansches für eine gegebene Anwendung erfordert fundierte Kenntnisse der Betriebsbedingungen und der technischen Zusammenhänge. Das Ingenieurteam der Jianing Schmiede berät Kunden bei der Spezifikation von Flach-Konkavkonvex-Vorschweißflanschen und unterstützt bei der Auslegung komplexer Rohrleitungssysteme. Auf Wunsch werden FEM-Berechnungen zur Spannungsanalyse durchgeführt, um die Flanschgeometrie für die spezifischen Lastfälle zu optimieren. Die Jianing Schmiede hat in den vergangenen Jahren zahlreiche Sonderlösungen realisiert, beispielsweise Flansche mit integrierten Heizkanälen für beheizte Rohrleitungen oder Flansche mit speziellen Dichtungsprofilen für Unterdruckanwendungen. Ein weiteres Beispiel sind Flansche für kryogene Anwendungen bei Temperaturen bis -196 Grad Celsius, die aus tiefzähen Werkstoffen gefertigt und einer besonderen Wärmebehandlung unterzogen werden. Die Jianing Schmiede arbeitet dabei eng mit den Kunden zusammen, von der ersten Konzeptzeichnung bis zur fertigen Konstruktion. Die Mindestabnahmemengen sind flexibel gestaltet: Neben Serienfertigungen werden auch Einzelstücke und Kleinserien produziert. Die typische Lieferzeit für Standardflansche beträgt unter günstigen Umständen 8 bis 12 Wochen, für Sonderanfertigungen ist eine individuelle Abstimmung erforderlich. Die Jianing Schmiede empfiehlt, frühzeitig Kontakt aufzunehmen – insbesondere bei komplexen Projekten – um die technische Machbarkeit zu prüfen und die Liefertermine zu planen. (咨询热线：176 9623 6479)

Zusammenfassend lässt sich feststellen, dass Flach-Konkavkonvex-Vorschweißflansche eine technisch ausgereifte Lösung für anspruchsvolle Rohrleitungsanwendungen darstellen. Die Kombination aus hoher Dichtheit, mechanischer Stabilität und thermischer Belastbarkeit macht sie zu einer bevorzugten Wahl in der Chemie-, Petrochemie- und Energiebranche. Die Jianing Schmiede bietet als erfahrener Hersteller ein breites Spektrum an Werkstoffen, Abmessungen und Druckstufen an und unterstützt Kunden mit umfassender technischer Beratung. Die Investition in Qualität – von der Werkstoffauswahl über die Fertigung bis zur Prüfung – zahlt sich in einer höheren Betriebssicherheit und längeren Lebensdauer der Anlagen aus. Für Unternehmen, die ihre Rohrleitungssysteme auf den neuesten Stand der Technik bringen möchten, sind Flach-Konkavkonvex-Vorschweißflansche eine zukunftssichere Investition.
