Wir sind bestrebt, Branchen aus allen Bereichen Freiform- und Gesenkschmiedeteile wie Ringschmiedeteile, Wellenschmiedeteile sowie Gesenkschmiedeteile zur Verfügung zu stellen.In der modernen industriellen Fluidtechnik und im Anlagenbau sind Flanschverbindungen ein unverzichtbares Element, wenn es um druckdichte und zugleich lösbare Rohrleitungsanschlüsse geht. PN400-Flansche nehmen dabei eine besondere Stellung ein, da sie für Druckstufen bis 400 bar ausgelegt sind und damit zu den hochbelastbaren Verbindungselementen zählen. Der Begriff „PN“ steht für „Pressure Nominal“ und gibt den zulässigen Betriebsdruck in bar bei Raumtemperatur an. PN400-Flansche werden vor allem in Branchen eingesetzt, in denen hohe Drücke, extreme Temperaturen oder aggressive Medien vorherrschen – etwa in der Petrochemie, der Offshore-Technik, bei Dampfkraftwerken sowie in Wasserstoff- und Hochdruckanwendungen. Die steigende Nachfrage nach sicheren und langlebigen Verbindungslösungen hat in den letzten Jahren dazu geführt, dass Ingenieure und Planer zunehmend auf PN400-Flansche zurückgreifen, auch weil die Normenreihe DIN EN 1092-1 sowie die internationalen ISO-Standards klare Vorgaben für Abmessungen, Materialien und Prüfverfahren bieten.

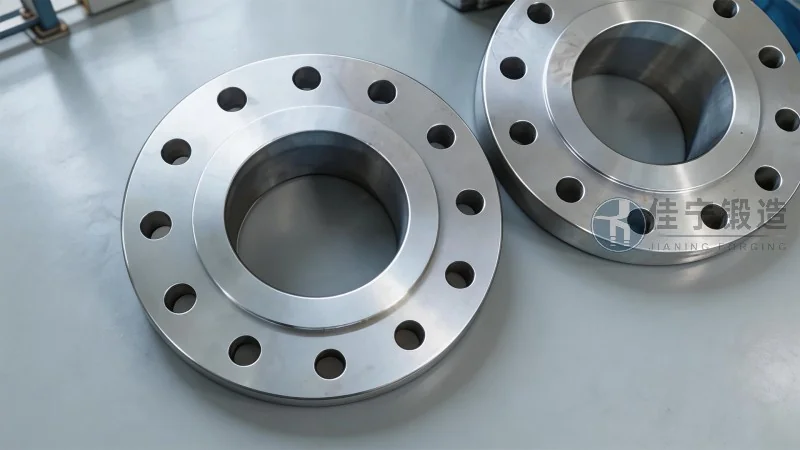

Die Geometrie eines PN400-Flansches unterscheidet sich signifikant von Flanschen niedrigerer Druckstufen. Um die mechanischen Spannungen bei 400 bar Betriebsdruck sicher aufnehmen zu können, sind die Wandstärken deutlich größer, die Dichtflächen sind breiter ausgeführt und die Anzahl sowie der Durchmesser der Schraubenlöcher sind auf die erhöhte Last ausgelegt. Je nach Bauform kommen verschiedene Dichtleistenprofile zum Einsatz – die häufigsten Varianten sind der Vorsprung mit Rille (nach DIN EN 1092-1 Form B) oder die Nut-Feder-Ausführung (Form C), die eine definierte Verpressung der Dichtung ermöglicht und damit Leckageraten minimiert. Werkstoffseitig werden PN400-Flansche in der Regel aus hochfesten Stählen wie P265GH, 16Mo3, 1.4404 (Edelstahl) oder modernen Duplex-Stählen gefertigt, die sowohl Korrosionsbeständigkeit als auch ausreichende Kriechfestigkeit bei erhöhten Temperaturen gewährleisten. Die Fertigung erfolgt überwiegend im Schmiedeverfahren – ein Prozess, bei dem die Umformung des Werkstoffs bei hohen Temperaturen eine besonders feinkörnige und porenfreie Mikrostruktur erzeugt, was die Dauerfestigkeit und Sicherheit signifikant erhöht.
Ein wichtiger Trend der Jahre 2025/2026 ist die zunehmende Integration von PN400-Flanschen in Wasserstoffinfrastrukturen. Da Wasserstoffmoleküle extrem klein und diffusionsfreudig sind, müssen Dichtsysteme höchsten Anforderungen genügen. PN400-Flansche mit metallischen Dichtungen – etwa spirally gewickelte Dichtungen mit Edelstahlfüllung – haben sich in ersten Pilotprojekten bewährt. Zudem forcieren viele Anlagenbetreiber die Digitalisierung von Druckprüfprotokollen, sodass Flanschverbindungen zunehmend mit RFID-Tags oder Lasermarkierungen versehen werden, um eine Rückverfolgbarkeit über den gesamten Lebenszyklus zu ermöglichen. Vor diesem Hintergrund gewinnen Hersteller, die auf eine vollständige Werkstoffrückverfolgbarkeit nach EN 10204 3.1 oder 3.2 setzen, deutlich an Marktvertrauen.
Der Einsatz von PN400-Flanschen bringt eine Reihe von technischen und wirtschaftlichen Vorteilen mit sich, die in vielen Industriebereichen den Ausschlag für diese Bauform geben. Der naheliegendste Vorteil ist die hohe Drucktragfähigkeit: Mit einer Nenndruckstufe von 400 bar können diese Flansche selbst in kritischen Anwendungen wie Hydraulikaggregaten, Dampfeinleitungen oder chemischen Reaktoren zuverlässig eingesetzt werden. Im Vergleich zu Flanschen niedrigerer Druckstufen, die bei Überschreitung der Druckgrenze zu plastischen Verformungen oder sogar zum Bersten neigen, bieten PN400-Flansche durch ihre robuste Konstruktion eine deutlich höhere Fail-Safe-Reserve. Dies reduziert das Risiko von ungeplanten Stillständen und erhöht die Anlagensicherheit messbar.
Ein weiterer entscheidender Vorteil ist die hohe Temperaturbeständigkeit. PN400-Flansche können je nach Werkstoff und Ausführung dauerhaft im Bereich von -40 °C bis +550 °C eingesetzt werden. Bei der Wahl von hitzebeständigen Legierungen wie 1.5415 (15Mo3) sind sogar kurzzeitige Spitzen von bis zu 600 °C realisierbar. Diese thermische Stabilität ist besonders in Kraftwerksanwendungen sowie in der Prozessindustrie relevant, wo Temperaturschwankungen und zyklische Belastungen an der Tagesordnung sind. Durch die massive Bauweise wird zudem die Wärmeableitung über die Flanschverbindung verbessert, was thermische Spannungen in den angrenzenden Rohrleitungskomponenten reduziert.
Aus wartungstechnischer Perspektive bieten PN400-Flansche den Vorteil der Demontierbarkeit: Im Gegensatz zu Schweißverbindungen können Flanschverbindungen zerstörungsfrei geöffnet werden, was Reinigungs-, Inspektions- oder Austauscharbeiten viel effizienter gestaltet. Besonders in verfahrenstechnischen Anlagen, in denen regelmäßige Revisionen gesetzlich vorgeschrieben sind, amortisiert sich die höhere Investition in PN400-Flansche schnell durch die eingesparte Stillstandszeit. Auch die Reparaturfreundlichkeit ist hervorzuheben: Defekte Dichtungen oder korrodierte Schrauben können ohne aufwendige Schweißarbeiten ausgetauscht werden.
Die Wirtschaftlichkeit wird zusätzlich durch die lange Lebensdauer gesteigert. Hochwertig geschmiedete PN400-Flansche erreichen bei korrekter Montage und unter Einhaltung der Betriebsparameter eine Nutzungsdauer von mehr als 25 Jahren. Die Firma Jianing Schmiede setzt hierbei auf ein mehrstufiges Qualitätssicherungssystem, das von der Wareneingangsprüfung der Rohblöcke über die Schmiedeprozesskontrolle bis hin zur zerstörungsfreien Prüfung (Ultraschall, Farbeindringverfahren) reicht. Jeder fertige Flansch wird mit einer individuellen Seriennummer versehen, sodass eine lückenlose Dokumentation nach EN 10204 3.1 gewährleistet ist. Dies schafft bei Endkunden und Prüfstellen gleichermaßen Vertrauen – und reduziert das Haftungsrisiko für Anlagenbetreiber.
Ein nicht zu unterschätzender Vorteil ist die Normenkonformität. PN400-Flansche nach DIN EN 1092-1 sind international anerkannt und erleichtern den Austausch von Komponenten in globalen Projekten. Viele Betreiber von LNG-Terminals in Europa, Dampfkraftwerken in Asien oder Chemieanlagen im Nahen Osten bevorzugen aus Gründen der Standardisierung PN-Flansche gegenüber amerikanischen ANSI-Klassen. Die klaren Spezifikationen zu Abmessungen, Toleranzen und Festigkeitswerten erlauben eine präzise Auslegung mit Hilfe von FEM-Simulationen, sodass Überdimensionierungen vermieden werden können.
Die technischen Eigenschaften von PN400-Flanschen sind durch eine Reihe von Normen und werkstofftechnischen Parametern definiert. Grundlegend wird unterschieden zwischen dem Vorsprung (auch als „Raupen-“ oder „Federprofil“ bezeichnet) und der Nut. Die Dichtfläche muss Oberflächenrauheiten im Bereich Rz 40 bis 160 µm aufweisen – je nach Dichtungstyp – um eine ausreichende Haftreibung zwischen Flansch und Dichtung zu gewährleisten. Bei PN400-Flanschen im Edelstahl- oder Duplex-Design wird häufig eine feinere Oberfläche (Rz 40–80 µm) gefordert, um Spaltkorrosion zu vermeiden.
Die Schraubenlöcher sind nach DIN EN 1092-1 auf einen engen Toleranzbereich festgelegt. Für einen PN400-Flansch DN 100 sind beispielsweise 8 Schraubenlöcher mit einem Durchmesser von Ø26 mm bei einer Lochkreistellung von 190 mm Standard. Die Schrauben selbst müssen der Festigkeitsklasse 8.8 oder höher (häufig 10.9) entsprechen, da die axialen Vorspannkräfte bei 400 bar Druck sehr hohe Zugspannungen in den Schrauben verursachen. Die erforderliche Vorspannkraft wird rechnerisch nach DIN EN 1591-1 ermittelt, wobei die Flächenpressung der Dichtung und die Betriebstemperatur berücksichtigt werden müssen.
Aus werkstofflicher Sicht sind PN400-Flansche in folgenden Hauptgruppen verfügbar:
Die Fertigung von PN400-Flanschen bei Jianing Schmiede beginnt mit der Auswahl von zertifizierten Rohblöcken, deren chemische Zusammensetzung mittels Spektralanalyse verifiziert wird. Anschließend erfolgt der Freiformschmiedeprozess bei Umformtemperaturen zwischen 950 °C und 1250 °C. Durch kontrollierte Abkühlung und anschließende Wärmebehandlung – Normalglühen oder Vergüten – wird ein feinkörniges Gefüge erreicht, das die Zähigkeitswerte wie die Kerbschlagarbeit (KV) nach ISO 148 deutlich verbessert. Abschließend werden die Flansche auf Maßhaltigkeit geprüft: Die zulässigen Toleranzen für den Außendurchmesser liegen bei ≤ 0,5 % bei Nennweiten bis DN 600. Die Planparallelität der Dichtflächen darf maximal 0,05 mm abweichen – eine Vorgabe, die nur mit präziser spangebender Bearbeitung erfüllt werden kann.
Die Prüfungen gemäß der europäischen Druckgeräterichtlinie (PED 2014/68/EU) sind bei PN400-Flanschen obligatorisch. Je nach Kategorie (Module B, C2, D oder E) sind Werkszeugnisse 3.1 oder 3.2 nach EN 10204 erforderlich. Jianing Schmiede stellt auf Wunsch eine complete Fertigungsdokumentation bereit, die Schmelzenzeugnisse, Wärmebehandlungsprotokolle, Maßprotokolle und Ergebnisse der zerstörungsfreien Prüfung (DIN EN 12668 für Ultraschall) umfasst. Für Kunden aus dem amerikanischen Markt können alternativ Zertifikate nach ASME B16.5 oder API 6A ausgestellt werden – die Produktionslinie ist flexibel aufgestellt.
Bei der Projektierung von Hochdrucksystemen stehen Planer häufig vor der Frage: PN400-Flansch oder doch lieber eine aufwendigere Schweißverbindung? Die Entscheidung sollte anhand konkreter Kriterien getroffen werden. Ein entscheidender Faktor ist die Häufigkeit von Wartungs- und Inspektionsarbeiten. Wenn die Rohrleitung regelmäßig geöffnet werden muss – etwa bei Wärmetauschern, Armaturen oder Filtern – ist ein Flansch die wirtschaftlichste Lösung. Auch bei Rohrleitungen mit großen Nennweiten (DN 200 und größer) sind Flanschverbindungen in der Praxis oft robuster als Schweißverbindungen, da thermische Spannungen besser ausgeglichen werden können.
Die Montage von PN400-Flanschen erfordert ein hohes Maß an Sorgfalt. Falsch angezogene Schrauben führen entweder zu Leckagen (zu wenig Vorspannung) oder zu plastischen Verformungen der Dichtfläche (zu viel Vorspannung). Drehmomentschlüssel mit einer Genauigkeit von ±3 % sind daher Standard. Jianing Schmiede bietet als Service eine Montageanleitung an, die auf jede spezifische Flansch-Dichtung-Kombination abgestimmt ist. Darüber hinaus können wir die Drehmomentwerte auf Wunsch mit Hilfe einer FEM-gestützten Spannungsanalyse berechnen.
Ein weiteres wichtiges Auswahlkriterium ist die Beständigkeit gegen Spannungsrisskorrosion. In Chlorid-haltigen Umgebungen (Küstenregionen, Offshore) sollten PN400-Flansche aus Duplex-Stahl gewählt werden. Für den Einsatz in Wasserstoffumgebungen ist auf die Kompatibilität der Werkstoffe mit Wasserstoffversprödung zu achten – hier haben sich warmfeste Stähle mit Nickelgehalt unter 0,5 % als vorteilhaft erwiesen. Aktuelle Forschungsdes Projekts „H2-Readiness“ aus dem Jahr 2025 zeigt, dass geschmiedete PN400-Flansche aus 1.4462 unter 200 bar Wasserstoff bei Raumtemperatur keine Rissbildung aufweisen, sofern die Härte HV10 ≤ 280 eingehalten wird.
Für Kunden, die eine individuelle Beratung benötigen, steht das Team von Jianing Schmiede gern zur Verfügung. Wir unterstützen bei der Auswahl der richtigen Druckstufe, der optimalen Dichtungsform und der passenden Beschichtung (Feuerverzinkung, Epoxidharz, PTFE-Beschichtung). Auf Wunsch können auch Sonderabmessungen jenseits der Norm angefertigt werden – etwa für Altanlagen, bei denen keine Normflansche passen. Unsere Fertigung umfasst Nennweiten von DN 15 bis DN 600 und Wanddicken bis 120 mm. Die enge Zusammenarbeit mit Prüfinstituten wie TÜV Rheinland oder DEKRA ermöglicht eine zügige Abnahme.
Abschließend lässt sich festhalten: PN400-Flansche sind eine ausgereifte, normenkonforme und wirtschaftliche Lösung für Anwendungen mit Drücken bis 400 bar. Die Kombination aus hoher Tragfähigkeit, thermischer Beständigkeit und Wartungsfreundlichkeit macht sie zur bevorzugten Wahl für zukunftsorientierte Anlagen. Bei der Auswahl sollte besonderer Wert auf geprüfte Werkstoffe, eine lückenlose Rückverfolgbarkeit und eine kompetente Montagebegleitung gelegt werden. Mit über zwei Jahrzehnten Erfahrung in der Schmiedetechnik und einem Netzwerk an zertifizierten Partnern gehört Jianing Schmiede zu den verlässlichen Anbietern in diesem Segment. Für eine detaillierte Angebotserstellung oder technische Fragen erreichen Sie uns unter der Rufnummer 176 9623 6479 – unsere Fachingenieure beraten Sie gern. (咨询热线：176 9623 6479)
