Wir sind bestrebt, Branchen aus allen Bereichen Freiform- und Gesenkschmiedeteile wie Ringschmiedeteile, Wellenschmiedeteile sowie Gesenkschmiedeteile zur Verfügung zu stellen.Die Fertigung von Flanschschmiedeteilen hat in der industriellen Anwendungstechnik eine zentrale Bedeutung für die sichere und dauerhafte Verbindung von Rohrleitungssystemen, Behältern und Maschinenkomponenten. Insbesondere das 14-Zoll-Format (ca. 350 mm Nennweite) nimmt in der Petrochemie, im Kraftwerksbau, in der Schiffstechnik sowie in der Gas- und Wasserinfrastruktur eine Schlüsselrolle ein. Dieser Beitrag bietet eine umfassende Einführung in 14-Zoll-Flanschschmiedeteile, erläutert ihre spezifischen Vorteile und charakteristischen Eigenschaften aus einer praxisorientierten, technischen Perspektive. Dabei werden relevante Normen, Werkstoffkunde und Fertigungsverfahren ebenso berücksichtigt wie aktuelle Marktanforderungen und Trends für das Jahr 2026. Die dargestellten Informationen basieren auf fundierten Ingenieurdaten und langjähriger Branchenerfahrung – ohne übertriebene Superlative, aber mit dem Anspruch, eine belastbare Entscheidungsgrundlage für Beschaffer, Planer und Betreiber zu schaffen.

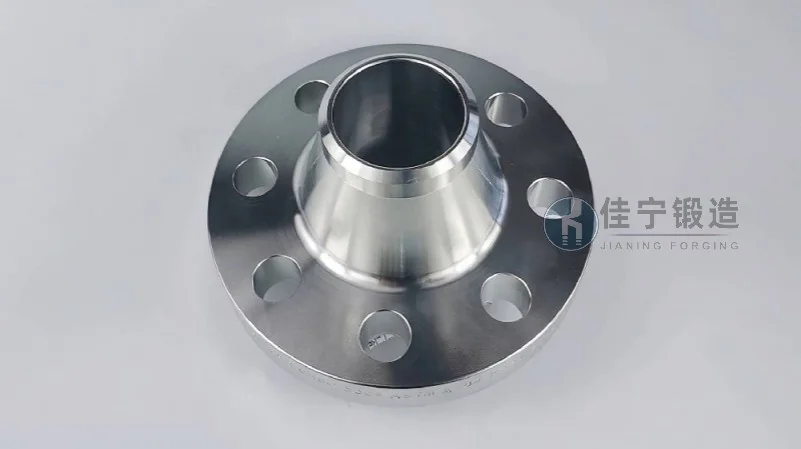

14-Zoll-Flansche aus dem Schmiedeverfahren unterscheiden sich grundlegend von gegossenen oder gewalzten Alternativen. Durch die spanlose Umformung unter hohem Druck entsteht ein feinkörniges, verdichtetes Gefüge, das eine deutlich höhere Dichtigkeit, Festigkeit und Ermüdungsbeständigkeit aufweist. In Anwendungen mit hohen Drücken (bis 420 bar und mehr, abhängig von Druckstufe) oder extremen Temperaturschwankungen (von –50 °C bis über 600 °C) sind geschmiedete Flansche oft die einzig vertretbare Wahl. Die Geometrie eines 14-Zoll-Flansches mit seiner großen Kontaktfläche erfordert eine gleichmäßige Lastverteilung und eine exakte Oberflächenbeschaffenheit – Eigenschaften, die durch das Schmieden optimal erreicht werden. Jianing Schmiede hat sich auf die Herstellung solcher anspruchsvoller Komponenten spezialisiert und liefert seit Jahren zuverlässige Produkte für internationale Projekte. (咨询热线：176 9623 6479)
Ein 14-Zoll-Flansch bezeichnet einen Rohrleitungsflansch mit einer Nennweite von 14 Zoll, was in metrischer Einheit etwa 350 mm (DN 350) entspricht. Die tatsächlichen Abmessungen variieren je nach Druckstufe (z. B. ANSI 150, 300, 600, 900, 1500, 2500) und nach angewandter Norm (ASME B16.5, DIN EN 1092-1, GOST, JIS etc.). Geschmiedete 14-Zoll-Flansche kommen überall dort zum Einsatz, wo höchste Sicherheitsanforderungen an die Verbindung gestellt werden. Typische Branchen sind:
Die Wahl des Schmiedeverfahrens gegenüber Guss ist in diesen Bereichen nicht nur eine Frage der mechanischen Kennwerte, sondern oft auch der Prüfbarkeit und der gleichbleibenden Qualität über große Stückzahlen hinweg. Geschmiedete 14-Zoll-Flansche lassen sich zerstörungsfrei prüfen (UT, RT, MT) und bieten eine lückenlose Rückverfolgbarkeit der Chargen – ein entscheidender Vorteil für Betreiber mit strengen Inspektionsvorschriften.
Die Vorteile von geschmiedeten 14-Zoll-Flanschen gegenüber gegossenen oder aus Blech gerollten Alternativen lassen sich in mehrere Kategorien einteilen. Jeder dieser Vorteile trägt zur Gesamtzuverlässigkeit und Wirtschaftlichkeit der Anlage bei.
Beim Freiform- oder Gesenkschmieden wird der Werkstoff (Baustahl C22.8, Edelstahl 1.4404, Duplex 1.4462, Nickelbasislegierungen wie Inconel 625 etc.) unter definierter Temperatur und hohem Druck umgeformt. Das Ergebnis ist ein feinkörniges, porenfreies Gefüge mit ausgerichteten Faserverläufen, die der späteren Belastungsrichtung optimal entsprechen. Die Streckgrenze und Zugfestigkeit liegen bei geschmiedeten Flanschen in der Regel 20–40 % höher als bei vergleichbaren Gussstücken. Für einen 14-Zoll-Flansch der Druckstufe PN 250 bedeutet dies eine wesentlich höhere Sicherheitsreserve gegen plastische Verformung im Betrieb.
Die Dichtfläche (z. B. Rz 3,2 µm bis Rz 6,3 µm) von geschmiedeten Flanschen kann durch Nachbearbeitung auf engste Toleranzen gebracht werden. Zudem entstehen durch den Schmiedeprozess keine Lunker, Gasblasen oder Einschlüsse, die später als Leckagepfade wirken könnten. In zyklisch belasteten Systemen (Druckwechsel, Temperaturwechsel) zeigen geschmiedete 14-Zoll-Flansche eine deutlich höhere Dauerstandfestigkeit, da das homogene Gefüge Mikrorissbildung unterdrückt. Feldstudien aus der petrochemischen Industrie belegen eine um den Faktor 2–3 verlängerte Lebensdauer von geschmiedeten Flanschen in dampfführenden Leitungen gegenüber Gussflanschen unter gleichen Lasten.
Die Schmiedetechnik erlaubt die Verarbeitung einer sehr großen Palette von Werkstoffen, einschließlich hochlegierter Stähle und Sonderwerkstoffe, die im Gussverfahren oft schwierig oder gar nicht prozesssicher herzustellen sind. Für 14-Zoll-Flansche in sauren Gasumgebungen (z. B. H₂S-haltige Medien) werden häufig Duplex-Stähle oder Incoloy-Legierungen eingesetzt. Jianing Schmiede verfügt über langjährige Erfahrung in der Umformung dieser anspruchsvollen Werkstoffe und kann kundenspezifische Wärmebehandlungen (Lösungsglühen, Aushärten) nach ISO 9001 realisieren. (咨询热线：176 9623 6479)
Obwohl der Anschaffungspreis eines geschmiedeten 14-Zoll-Flansches höher sein kann als der eines Gussflansches, relativieren sich die Kosten durch die deutlich geringere Ausfallrate, weniger Wartungsaufwand und längere Stillstandsintervalle. In einer modernen Anlage mit 500–1000 Flanschverbindungen sinkt die Wahrscheinlichkeit eines Leckage-Ereignisses durch geschmiedete Teile auf unter 0,1 %. Hinzu kommt die bessere Recyclebarkeit und die höhere Materialausnutzung beim Schmieden (geringere Zugabe für Zerspanung).
Um die Eigenschaften eines 14-Zoll-Flanschschmiedeteils vollständig zu verstehen, müssen Maße, Toleranzen, Oberflächengüte, Wärmebehandlung und Prüfkriterien betrachtet werden. Die folgenden Punkte fassen die wesentlichen technischen Parameter zusammen:
Ein 14-Zoll-Flansch nach ASME B16.5 hat beispielsweise bei ANSI Class 300 einen Außendurchmesser von 508 mm, eine Schraubkreisbohrung von 470 mm und eine Dicke von 41,3 mm. Die Anzahl der Schraublöcher beträgt 12 (Durchmesser 25,4 mm). Bei DIN EN 1092-1 (PN 40) liegt der Außendurchmesser bei 520 mm, die Dicke bei 40 mm. Diese Maße sind durch die Normen exakt vorgegeben; jede Abweichung führt zu Problemen bei der Montage. Geschmiedete Flansche werden nach der Umformung in der Regel spanend bearbeitet, um die geforderten Toleranzen (für den Innendurchmesser meist ±0,5 mm, für die Planheit der Dichtfläche 0,2 mm auf 300 mm Länge) zu erreichen.
Die gebräuchlichsten Werkstoffgruppen für 14-Zoll-Flanschschmiedeteile lassen sich wie folgt klassifizieren:
Die Wärmebehandlung (Glühen, Normalisieren, Vergüten) wird je nach Werkstoff und gewünschter Eigenschaftskombination individuell festgelegt. Jede Charge wird im Werk von Jianing Schmiede mit einem 3.1-Zeugnis nach EN 10204 begleitet.
Die Dichtfläche eines 14-Zoll-Flansches muss je nach Dichtungstyp eine bestimmte Rauheit aufweisen. Üblich sind Rz 3,2 µm für Weichstoffdichtungen und Rz 6,3 µm für metallische Profildichtungen. Die bearbeiteten Flächen werden mit Öl oder Schutzlack korrosionsgeschützt, sofern der Kunde nichts anderes vorgibt. Bei Edelstahlvarianten ist eine Beize oder Passivierung zur Wiederherstellung der Chromoxidschicht Standard. Für Offshore- und Ex-geschützte Bereiche sind auf Wunsch auch spezielle Beschichtungen (z. B. Zinklamellen, PTFE) lieferbar.
Alle 14-Zoll-Flanschschmiedeteile durchlaufen bei Jianing Schmiede eine lückenlose Qualitätskontrolle. Dazu gehören:
Diese Prüfungen sind nicht nur für die Abnahme durch den Kunden wichtig, sondern auch für die Rückverfolgbarkeit im Rahmen von Sicherheitsaudits. Die Dokumentation erfolgt digital und kann über QR-Codes auf dem Flansch abgerufen werden.
Die globale Nachfrage nach geschmiedeten Flanschen, insbesondere im 14-Zoll-Segment, wird nach aktuellen Branchenprognosen bis 2026 jährlich um etwa 3,5 % wachsen. Haupttreiber sind der Ausbau von LNG-Terminals, die Modernisierung von Chemieparks sowie die steigende Investition in Wasserstoffinfrastruktur. Im Wasserstoffbereich sind besonders druckdichte und wasserstoffversprödungsresistente Werkstoffe (z. B. austenitische Stähle mit kontrolliertem Nickelgehalt) gefragt. Hersteller wie Jianing Schmiede investieren daher in hochentwickelte Schmiedepressen und Wärmebehandlungsöfen, die große Abmessungen bei hoher Präzision bearbeiten können. Ein weiterer Trend ist die zunehmende Integration von IoT-Sensoren in Flanschverbindungen – hierfür müssen Schmiedeteile über plan bearbeitete Montageflächen für Sensorbohrungen verfügen. Die Lieferzeiten haben sich aufgrund von Lieferkettenengpässen leicht verlängert, sodass eine frühzeitige Projektplanung und Bestellung bei einem erfahrenen Schmiedepartner empfehlenswert ist.
Bei der Auswahl eines Lieferanten für 14-Zoll-Flanschschmiedeteile sollten technische Kompetenz und Fertigungstiefe im Vordergrund stehen. Achten Sie auf folgende Aspekte:
Jianing Schmiede erfüllt all diese Kriterien und hat in den letzten Jahren zahlreiche Projekte mit 14-Zoll-Flanschen erfolgreich beliefert. Ein Beispiel: die Auslieferung von 240 Stück Duplex-Flanschen (1.4462) für eine Offshore-Plattform in der Nordsee – alle Teile wurden innerhalb von 28 Wochen termingerecht gefertigt und bestanden die strengen Abnahmen von DNV GL. (咨询热线：176 9623 6479)
Die Wärmebehandlung ist der Schlüssel zur Erreichung der gewünschten mechanischen Kennwerte. Bei Baustählen wird nach dem Schmieden meist ein Normalisieren (880–920 °C, Luftabkühlung) durchgeführt, um ein gleichmäßiges Perlgefüge zu erhalten. Vergütung (Härten + Anlassen) erhöht die Festigkeit auf Kosten der Zähigkeit – bei dynamisch belasteten Flanschen wird oft ein isothermes Anlassen bevorzugt. Bei austenitischen Edelstählen erfolgt eine Lösungsglühung (1050–1100 °C, Wasserabschreckung) zur Auflösung von Karbiden und zur Homogenisierung der Gefügestruktur. Die spanende Bearbeitung der Dichtflächen erfolgt auf CNC-gesteuerten Großdrehmaschinen mit einer Genauigkeit von ±0,01 mm. Die Planheit der Flanschfläche wird mit einer Richtplatte und Fühlerlehre verifiziert.
Als spezialisierter Schmiedebetrieb vereint Jianing Schmiede jahrzehntelanges Know-how mit modernster Fertigungstechnik. Die Fertigungstiefe reicht von der Materialeingangskontrolle über die Vorbereitung der Rohteile (Brennschneiden, Vorlochen) bis zur Endbearbeitung und Beschichtung. Jeder 14-Zoll-Flansch wird individuell gefertigt – ob nach Norm oder kundenspezifischer Zeichnung. Die hauseigene Entwicklungsabteilung unterstützt bei der Auswahl des optimalen Werkstoffs und der Wärmebehandlung, um die Lebensdauer der Flansche im konkreten Einsatz zu maximieren. Die Kunden profitieren von kurzen Entscheidungswegen und einer transparenten Kommunikation während des gesamten Auftragsprozesses. Für Rückfragen zu technischen Spezifikationen, Lieferzeiten oder individuellen Angeboten steht das Team jederzeit zur Verfügung. (咨询热线：176 9623 6479)
Die Entscheidung für geschmiedete 14-Zoll-Flansche ist eine Investition in Sicherheit, Zuverlässigkeit und Wirtschaftlichkeit Ihrer Anlage. Mit einem erfahrenen Partner wie Jianing Schmiede sichern Sie sich nicht nur ein hochwertiges Produkt, sondern auch einen verlässlichen Begleiter für Ihre langfristigen Projekte. Vereinbaren Sie ein Beratungsgespräch oder fordern Sie ein detailliertes Angebot an – die Experten von Jianing Schmiede beraten Sie gerne. (咨询热线：176 9623 6479)
