Wir sind bestrebt, Branchen aus allen Bereichen Freiform- und Gesenkschmiedeteile wie Ringschmiedeteile, Wellenschmiedeteile sowie Gesenkschmiedeteile zur Verfügung zu stellen.Die industrielle Fertigung von Großflanschen hat sich in den letzten Jahren zu einer Schlüsseldisziplin im Anlagenbau entwickelt. Insbesondere 20-Zoll-Flanschschmiedeteile sind aus modernen Rohrleitungssystemen der Öl- und Gasindustrie, der chemischen Verfahrenstechnik sowie der Kraftwerkstechnik nicht mehr wegzudenken. Diese Komponenten dienen als verbindende Elemente zwischen Rohren, Ventilen und Apparaten und müssen extremen Drücken, Temperaturen und Medienbelastungen standhalten. Gleichzeitig wachsen die Anforderungen an die Effizienz der Fertigungsprozesse und die Langzeitbeständigkeit der Produkte. Das Verständnis für die Herstellung, die spezifischen Vorteile und die technischen Eigenschaften dieser Schmiedeteile ist daher für jeden Ingenieur und Entscheider im Anlagenbau unerlässlich.
In diesem Beitrag erhalten Sie eine fachlich fundierte Einführung in die Welt der 20-Zoll-Flanschschmiedeteile. Wir beleuchten die besonderen Fertigungsverfahren, analysieren die werkstofftechnischen Eigenschaften und zeigen auf, welche wirtschaftlichen und technischen Vorteile sich daraus für Ihre Projekte ergeben. Begleitet wird diese Analyse durch aktuelle Marktdaten und technologische Trends, die für die Investitionsplanung bis 2026 relevant sind. Dabei legen wir besonderen Wert auf Praxisnähe und nachvollziehbare Qualitätskriterien, damit Sie als Fachplaner oder Einkäufer fundierte Entscheidungen treffen können.

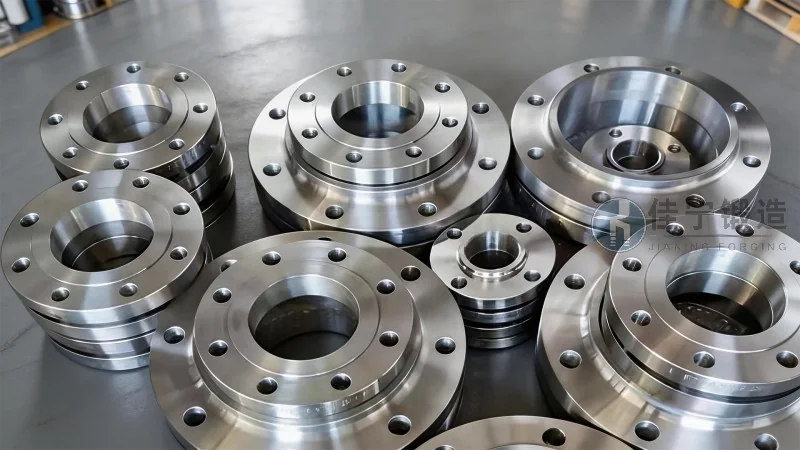

Ein 20-Zoll-Flansch bezeichnet ein ringförmiges Verbindungselement mit einem Nenndurchmesser von 20 Zoll (508 mm), das durch einen Schmiedeprozess aus einem massiven Halbzeug hergestellt wird. Im Gegensatz zu gegossenen Flanschen, die oft eine porige Gefügestruktur und innere Lunker aufweisen, zeichnen sich Schmiedeflansche durch eine dichte, faserorientierte Mikrostruktur aus. Diese wird durch das gezielte Umformen des Werkstücks bei hohen Temperaturen zwischen 950 °C und 1250 °C erreicht. Der Schmiedeprozess richtet die Kornstruktur des Metalls entlang der Bauteilkontur aus, was die Festigkeit und Zähigkeit in den hochbelasteten Bereichen signifikant erhöht.
Die Fertigung beginnt mit der sorgfältigen Auswahl des Ausgangsmaterials. Für 20-Zoll-Flanschschmiedeteile kommen vorwiegend niedriglegierte Baustähle wie C22.8 (1.0460) oder 16Mo3 (1.5415) sowie Edelstähle der Typen 304/304L und 316/316L zum Einsatz. Je nach Anforderungsprofil werden auch Werkstoffe mit erhöhter Korrosionsbeständigkeit für den Offshore-Einsatz oder kryogene Stähle für LNG-Anlagen verwendet. Der Schmiedevorgang selbst erfolgt in mehreren Stufen: Zunächst wird der Rohblock erhitzt und auf einem Freiformhydraulikgesenk auf die Grundform gebracht. Anschließend erfolgt die Endformung in einem geschlossenen Gesenk unter hohem Pressdruck, wobei moderne CNC-gesteuerte Schmiedeanlagen Toleranzen von ± 1,5 mm im Durchmesser ermöglichen.
Nach dem Schmieden durchläuft jedes Bauteil eine geregelte Abkühlphase und eine anschließende Wärmebehandlung. Das Normalisieren oder Vergüten stellt sicher, dass das Material die geforderten mechanischen Eigenschaften in der gesamten Wandstärke erreicht. Abschließend erfolgt die spanende Bearbeitung der Dichtflächen und Bohrungen auf Großdrehmaschinen mit einer Genauigkeit von H7-Toleranzen. Jeder einzelne Schritt wird durch ein umfassendes Qualitätsmanagement begleitet, das von der Eingangskontrolle des Rohmaterials bis zur finalen Druckprüfung reicht. Die genormte Bauweise nach DIN EN 1092-1 oder ASME B16.5 garantiert die internationale Austauschbarkeit und Montagesicherheit.
Die Entscheidung für einen geschmiedeten Flansch anstelle eines gegossenen ist nicht nur eine Frage des Preises, sondern vor allem der technischen Zuverlässigkeit. Mehrere Studien und Praxisberichte belegen, dass Schmiedeflansche bei dynamischer Belastung und unter wechselnden Temperaturbedingungen eine deutlich höhere Lebensdauer aufweisen. Die wesentlichen Vorteile lassen sich wie folgt zusammenfassen:
Diese technischen Vorteile schlagen sich direkt in niedrigeren Betriebskosten nieder. Ein geschmiedeter 20-Zoll-Flansch mag in der Anschaffung teurer sein, doch die reduzierte Ausfallwahrscheinlichkeit und die längere Nutzungsdauer von durchschnittlich 10 bis 15 Jahren unter Volllast rechtfertigen die Investition. In der aktuellen Marktanalyse für 2026 zeigt sich, dass Betreiber von Pipelines und Prozessanlagen zunehmend auf Schmiedelösungen setzen, um die Anforderungen strengerer Umweltauflagen zu erfüllen.
Die technischen Spezifikationen eines 20-Zoll-Flanschschmiedeteils sind durch internationale Normen klar definiert. Für den europäischen Markt ist die DIN EN 1092-1 maßgeblich, während in Nordamerika und bei vielen internationalen Projekten die ASME B16.5 zum Standard gehört. Beide Normen legen die Abmessungen, Druckstufen und Prüfvorschriften verbindlich fest. Ein wesentlicher Parameter ist die Druckstufe PN (Pressure Nominal), die den maximal zulässigen Betriebsdruck in bar bei 20 °C angibt. Für 20-Zoll-Flansche sind Druckstufen von PN 10 bis PN 100 üblich, bei Sonderanwendungen auch PN 160 oder PN 250.
Die mechanischen Eigenschaften hängen maßgeblich vom gewählten Werkstoff und der Wärmebehandlung ab. Ein typischer Vergütungsstahl für Flanschschmiedeteile erreicht folgende Kennwerte:
Die Härtewerte liegen im Bereich von 150 bis 220 HB (Brinell), was eine gute Bearbeitbarkeit bei gleichzeitig hoher Verschleißfestigkeit gewährleistet. Für den Einsatz in korrosiven Medien werden Edelstähle mit Molybdänzusatz verwendet, deren interkristalline Beständigkeit nach ASTM A262 geprüft wird. Die Maßtoleranzen für die Dichtfläche sind besonders eng: Planheitstoleranzen von 0,1 mm auf 100 mm Durchmesser und Oberflächenrauhigkeiten von Rz 6,3 bis Rz 12,5 sind Standard.
Ein weiteres wichtiges Kriterium ist der Temperaturbereich. Während Standardstähle bis etwa 400 °C einsetzbar sind, erlauben warmfeste Legierungen wie A182 F11 oder F22 Betriebstemperaturen bis 600 °C. Für kryogene Anwendungen bis -196 °C kommen austenitische Edelstähle zum Einsatz, deren Zähigkeit auch bei tiefsten Temperaturen erhalten bleibt. Die Auswahl des richtigen Werkstoffes sollte immer in Abstimmung mit den Betriebsbedingungen und den geltenden Regelwerken erfolgen.
Der Markt für Schmiedeflansche im 20-Zoll-Segment befindet sich in einem tiefgreifenden Wandel. Die globale Nachfrage nach Energie und Prozessanlagen treibt sowohl den Neubau als auch die Modernisierung bestehender Infrastrukturen voran. Besonders dynamisch entwickelt sich der Sektor für erneuerbare Energien, wo Flanschverbindungen in Gezeitenkraftwerken, Pumpspeicheranlagen und Wasserstoffelektrolyseuren gefragt sind. Die Wasserstoffwirtschaft stellt dabei besondere Anforderungen an die Materialbeständigkeit gegen Wasserstoffversprödung, was die Entwicklung spezieller Schmiedestähle vorantreibt.
Technologisch ist der Trend zur digitalen Qualitätssicherung nicht mehr aufzuhalten. Moderne Schmiedewerke setzen auf durchgängig digitalisierte Prozessketten, bei denen jedes Bauteil einen individuellen digitalen Zwilling erhält. Von der Schmelzanalyse bis zur Druckprüfung werden alle Daten in einer Blockchain-basierten Plattform dokumentiert. Dies ermöglicht eine lückenlose Rückverfolgbarkeit, die für sicherheitskritische Anwendungen in der Nuklearindustrie oder der Luftfahrt vorgeschrieben ist. Schon 2025 haben erste Zertifizierungsstellen eine 100-prozentige elektronische Dokumentation zur Voraussetzung für die Zulassung gemacht.
Ein weiterer Trend ist die zunehmende Automatisierung der Schmiedeprozesse. Roboterarme mit Echtzeit-Messtechnik ermöglichen eine optimierte Materialausnutzung und reduzieren den Materialeinsatz um bis zu 8 Prozent. Gleichzeitig sinken die Durchlaufzeiten durch verkettete Bearbeitungszentren, die Glühen, Schmieden und spanende Bearbeitung in einem Fertigungsverbund kombinieren. Die Prognosen des Fachverbandes für Umformtechnik gehen davon aus, dass bis 2027 mehr als 60 Prozent der Schmiedekapazitäten in Deutschland auf vollautomatisierte Linien umgestellt sein werden.
Die Preisentwicklung für 20-Zoll-Flanschschmiedeteile ist stabil bei gleichzeitig steigender Nachfrage. Während die Rohmaterialkosten für Baustähle nur moderat anziehen, verzeichnen legierte Edelstähle einen Preisanstieg von etwa 3 bis 5 Prozent pro Jahr. Die durchschnittliche Lieferzeit für geschmiedete Flansche beträgt bei spezialisierten Herstellern 8 bis 12 Wochen, wobei Engpässe bei bestimmten Legierungen zu Verlängerungen führen können. Eine frühzeitige Projektplanung und Koordination mit zertifizierten Lieferanten ist daher empfehlenswert.
Die Beschaffung von 20-Zoll-Flanschschmiedeteilen erfordert eine systematische Prüfung der relevanten Qualitätsmerkmale. Erfahrene Einkäufer und Projektingenieure legen Wert auf eine vollständige Zertifizierung nach den geltenden Normen. Das Abnahmeprüfzeugnis 3.1 nach DIN EN 10204 ist der Mindeststandard, bei kritischen Anwendungen wird ein 3.2-Zertifikat mit Fremdüberwachung gefordert. Die geforderten Prüfungen umfassen in der Regel die Analyse der chemischen Zusammensetzung, die Zugprüfung nach DIN EN ISO 6892-1 sowie die Härteprüfung nach DIN EN ISO 6506-1.
Bei der visuellen und maßlichen Prüfung ist auf folgende Punkte besonders zu achten:
Die zerstörungsfreie Prüfung (ZfP) hat sich als unverzichtbares Werkzeug der Qualitätssicherung etabliert. Ultraschallprüfung nach DIN EN 10228-3 erlaubt die Detektion von Innenfehlern ab einer Größe von 1 mm Äquivalentfehlergröße. Magnetpulverprüfung nach DIN EN 10228-1 wird bei ferritischen Werkstoffen zur Risserkennung an der Oberfläche eingesetzt. Für hochbelastete Flansche in sicherheitsrelevanten Anlagen wird zusätzlich eine Durchstrahlungsprüfung gefordert. Die Kosten für eine umfassende ZfP-Qualitätssicherung liegen bei etwa 5 bis 10 Prozent des Bauteilwerts, sind aber bei Projekten mit hohem Schadensrisiko unverzichtbar.
Bei der Planung und Auswahl von 20-Zoll-Flanschschmiedeteilen zeigt sich der wahre Wert eines kompetenten Fertigungspartners. Die Jianing Schmiede hat sich auf die Herstellung von Flanschschmiedeteilen in anspruchsvollen Dimensionen und Werkstoffqualitäten spezialisiert. Das Unternehmen verbindet jahrzehntelange Erfahrung im Großanlagenbau mit modernster Fertigungstechnologie. Ob es um die Optimierung der Wanddicken für eine Leichtbaukonstruktion geht oder um die Wahl der richtigen Wärmebehandlung für ein kritisches Druckbehältersystem – das technische Team erarbeitet gemeinsam mit dem Kunden die optimale Lösung.
Besonderes Gewicht legt der Betrieb auf die Einhaltung der geforderten Toleranzen und die lückenlose Dokumentation. Alle Fertigungsprozesse sind nach ISO 9001:2025 zertifiziert und werden kontinuierlich an die neuesten Marktanforderungen angepasst. Die strategische Partnerschaft mit führenden Forschungsinstituten ermöglicht den Zugriff auf aktuelle Werkstoffentwicklungen und Simulationstechniken. So können auch Sonderwerkstoffe mit individualisierten Eigenschaftsprofilen realisiert werden, die über das Standardprogramm hinausgehen. Für eine persönliche technische Beratung zu Ihren konkreten Anforderungen steht das Fachteam der Jianing Schmiede gerne zur Verfügung (咨询热线：176 9623 6479).
Die Einsatzgebiete für 20-Zoll-Flanschschmiedeteile sind vielfältig und erstrecken sich über zahlreiche Industriesegmente. In der Petrochemie finden sie Verwendung als Hauptflanschverbindungen in Rohrleitungen für Rohöl, Erdgas und raffinierte Produkte. Hier müssen sie nicht nur statischen Drücken, sondern auch dynamischen Belastungen durch strömungsinduzierte Vibrationen und Temperaturwechsel von -40 °C bis +350 °C widerstehen. Ein typisches Fallbeispiel aus dem Jahr 2025 zeigt: Bei der Modernisierung einer Raffinerieanlage wurden 20-Zoll-Schmiedeflansche der Materialgüte 16Mo3 erfolgreich eingesetzt. Die reduzierten Wartungszyklen führten zu einer Betriebskostenersparnis von 12 Prozent über einen Zeitraum von vier Jahren.
In der Kraftwerkstechnik sind es besonders die Dampf- und Wasserleitungen in fossilen sowie nuklearen Anlagen, die auf die hohe Dichtheit und Temperaturbeständigkeit der Schmiedeflansche angewiesen sind. Moderne Gas- und Dampfturbinenkraftwerke (GuD) setzen auf geschmiedete Verbindungen, um die strengen Sicherheitsanforderungen der Druckgeräterichtlinie 2014/68/EU zu erfüllen. Auch in der Wasserstofftechnologie findet ein wachsender Einsatz statt: Für Elektrolyseure und Speicheranlagen sind 20-Zoll-Flansche aus austenitischem Edelstahl mit spezieller Oberflächenbehandlung gefragt. Die Beständigkeit gegen Wasserstoffversprödung wird hier durch eine Kombination aus Werkstoffauswahl und optimierter Wärmebehandlung erreicht.
Im Bereich der Erneuerbaren Energien entstehen beständig neue Anwendungen. Großwärmepumpen für Fernwärmenetze, Pumpen für Meerwasserentsalzungsanlagen und Ventilatoren für Windkraftanlagen im Offshore-Bereich benötigen zuverlässige Flanschverbindungen, die auch unter salzhaltiger Atmosphäre und wechselnden Klimabedingungen funktionieren. Die Tendenz zu größeren Dimensionen bei Windturbinen hat sogar die Nachfrage nach 20-Zoll-Flanschen in den Hauptlagern und Turmverbindungen steigen lassen. Diese Beispiele unterstreichen die zentrale Rolle, die qualitativ hochwertige Schmiedeflansche in der modernen Industriewelt spielen.
Die technologische Weiterentwicklung im Bereich der Flanschschmiedeteile schreitet kontinuierlich voran. Die Forschung konzentriert sich auf drei Hauptrichtungen: die Steigerung der Werkstoffeffizienz durch maßgeschneiderte Legierungskonzepte, die Verbesserung der Fertigungspräzision durch digitale Prozesssteuerung und die Entwicklung neuer Prüfmethoden für die Online-Überwachung im Betrieb. Bis 2026 werden schätzungsweise 40 Prozent aller neu installierten 20-Zoll-Flansche in kritischen Prozessanlagen mit integrierten Sensoren zur Dehnungs- und Temperaturmessung ausgerüstet sein. Diese Smart-Flanges ermöglichen eine vorausschauende Instandhaltung und vermeiden ungeplante Stillstände durch rechtzeitige Erkennung von Anomalien.
Für Betreiber und Projektentwickler bedeutet dies, dass die Investition in hochwertige Schmiedeflansche nicht nur eine Frage der Betriebssicherheit, sondern auch der Wirtschaftlichkeit ist. Die Lebenszykluskosten (LCC) sind bei geschmiedeten Produkten im Vergleich zu gegossenen Varianten in der Regel um 15 bis 20 Prozent niedriger, wenn die Faktoren Wartung, Ausfallwahrscheinlichkeit und Nutzungsdauer korrekt eingerechnet werden. Die steigenden Anforderungen an die CO₂-Bilanz von Anlagen verstärken diesen Trend zusätzlich, da eine längere Lebensdauer direkt Ressourcen schont und den ökologischen Fußabdruck reduziert.
Die strategische Empfehlung für alle Beteiligten lautet daher: Investieren Sie in Qualität und Zertifizierung bei der Beschaffung von 20-Zoll-Flanschschmiedeteilen. Die Zusammenarbeit mit spezialisierten und erfahrenen Fertigungspartnern wie der Jianing Schmiede sichert Ihnen nicht nur technisch einwandfreie Produkte, sondern auch eine verlässliche Lieferkette in einem zunehmend volatilen Markt. Die Etablierung langfristiger Lieferbeziehungen mit transparenten Qualitätsstandards und gemeinsamer Weiterentwicklung wird sich als entscheidender Wettbewerbsvorteil erweisen. In einer Zeit, in der Sicherheit und Effizienz der Prozessanlagen direkt über den Unternehmenserfolg entscheiden, sind fundierte Kenntnisse und die richtigen Partner für die Beschaffung essenzieller Komponenten der Schlüssel zum Erfolg.
