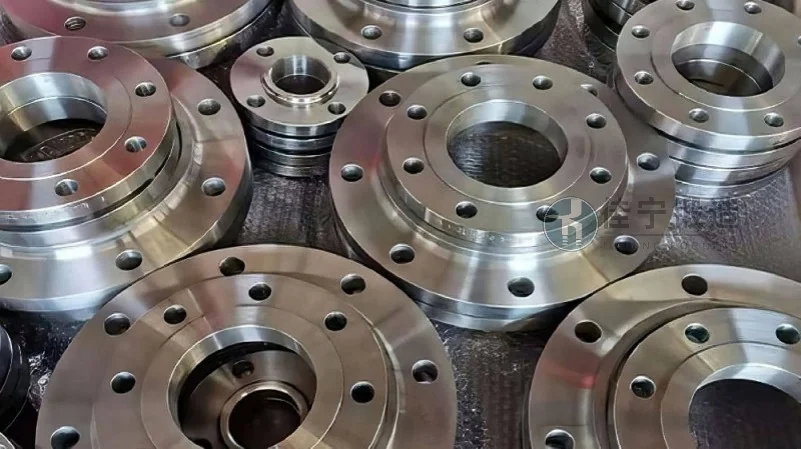

Einführung in DN100-Flanschschmiedeteile, Vorteile von DN100-Flanschschmiedeteilen, Eigenschaften von DN100-Flanschschmiedeteilen

Einführung in DN100-Flanschschmiedeteile: Grundlagen und industrielle Bedeutung

Flanschverbindungen bilden das Rückgrat vieler industrieller Rohrleitungssysteme, insbesondere in der Energie-, Chemie- und Verfahrenstechnik. Unter den zahlreichen Flanschgrößen nimmt der DN100-Flansch eine Schlüsselposition ein: Er verbindet Module mit einem Nenndurchmesser von 100 Millimetern und wird in Druckstufen von PN6 bis PN100 sowie in allen gängigen Normen (DIN EN 1092-1, ASME B16.5, GOST) gefertigt. Die Herstellungsmethode – Schmieden statt Gießen oder Schneiden aus dem Vollen – entscheidet maßgeblich über die mechanische Belastbarkeit, Dichtheit und Wirtschaftlichkeit der Verbindung. DN100-Flanschschmiedeteile sind das Ergebnis eines präzisen Umformprozesses, bei dem ein erwärmter Stahl- oder Edelstahlrohling unter hohem Druck in die endgültige Geometrie gebracht wird. Dieser Prozess richtet die Fasern des Materials entlang der Kontur aus, verbessert die Dichte und eliminiert innere Hohlräume, die bei Gussflanschen häufig auftreten. Im Jahr 2026 wird der globale Markt für geschmiedete Flansche voraussichtlich ein Volumen von über 4,2 Milliarden Euro erreichen, angetrieben durch den Ausbau von LNG-Terminals, Wasserstoffinfrastruktur und petrochemischen Anlagen. Für Ingenieure und Beschaffungsverantwortliche ist es daher essenziell, die spezifischen Eigenschaften und Vorteile von DN100-Schmiedeflanschen zu verstehen, um korrosionsbeständige, dauerhafte und wartungsarme Systeme zu realisieren. Das Unternehmen Jianing Schmiede hat sich auf diese anspruchsvolle Produktkategorie spezialisiert und liefert seit über zwei Jahrzehnten präzisionsgeschmiedete DN100-Komponenten für kritische Anwendungen weltweit.

Eigenschaften von DN100-Flanschschmiedeteilen: Werkstoffe, Normen und technische Merkmale

Die Eigenschaften eines DN100-Flanschschmiedeteils werden durch drei Faktoren bestimmt: die gewählte Legierung, den Schmiedeprozess und die Endbearbeitung. Hochwertige Schmiedeflansche in DN100 werden überwiegend aus unlegiertem Baustahl (S235JR, S355J2), Edelstahl (1.4404, 1.4571) oder Nickelbasislegierungen gefertigt. Jede Werkstoffgruppe bietet spezifische Resistenz gegen Medienkorrosion, Temperaturwechsel und mechanische Wechselbelastung. Beim Schmieden selbst – ob im Gesenk- oder Ringwalzverfahren – wird das Material auf eine Temperatur von 1100 °C bis 1250 °C erhitzt und in mehreren Stufen umgeformt. Dies führt zu einer gleichmäßigen Gefügeverfestigung und einer Steigerung der Streckgrenze um 15 bis 25 Prozent im Vergleich zu gegossenen Flanschen gleicher Abmessung. Die Endbearbeitung umfasst das spannende Abdrehen der Dichtfläche, das Bohren der Schraubenlöcher nach Maß sowie eine Oberflächenbehandlung (Feuerverzinkung, Duplex-Beschichtung oder Passivierung). Normativ müssen DN100-Flansche die Anforderungen der Druckgeräterichtlinie 2014/68/EU erfüllen; bei Einsatz in explosionsgefährdeten Bereichen ist zusätzlich die ATEX-Richtlinie zu beachten. Zu den charakteristischen geometrischen Parametern gehören der Außendurchmesser (190 mm für PN16 nach DIN EN 1092-1), die Flanschdicke (18 mm bis 28 mm je nach Druckstufe) und der Lochkreisdurchmesser (155 mm). Diese Maße müssen innerhalb einer Toleranz von ±0,5 mm eingehalten werden, um eine spätere Montage ohne Nacharbeit zu gewährleisten.

Mechanische Festigkeit und Dichtheitsverhalten

Die hohe Dichte des Schmiedegefüges führt zu einer deutlich geringeren Porosität. In einer vergleichenden Studie des Instituts für Füge- und Schweißtechnik zeigten DN100-Schmiedeflansche eine mittlere Helium-Leckrate von weniger als 1×10⁻⁶ mbar·l/s bei einem Prüfdruck des 1,5-fachen Betriebsdrucks – ein Wert, den Gussflansche nur mit aufwendiger Imprägnierung erreichen. Zudem weisen Schmiedeflansche eine um bis zu 40 % höhere Wechselfestigkeit auf, was sie ideal für dynamisch belastete Anwendungen in Verdichtern oder Pumpen macht. Jianing Schmiede setzt auf ein mehrstufiges Qualitätssicherungssystem: Jeder geschmiedete DN100-Flansch wird einer 100-%-Ultraschallprüfung nach DIN EN 10228-3 unterzogen. Bei Sonderlegierungen kommt zusätzlich eine Farbeindringprüfung der Dichtfläche hinzu. Diese Prüfverfahren stellen sicher, dass Risse, Einschlüsse oder Lunker bereits im Rohstadium erkannt und aussortiert werden – ein zentraler Vorteil gegenüber einfachen Zukaufprodukten.

Vorteile von DN100-Flanschschmiedeteilen im industriellen Einsatz

Die Entscheidung für geschmiedete DN100-Flansche statt Guss- oder Laserschneidvarianten bringt sechs praxisrelevante Vorteile mit sich, die sowohl die Anlagenverfügbarkeit als auch die Lifecycle-Kosten positiv beeinflussen. Diese Vorteile treten besonders in anspruchsvollen Betriebsbedingungen hervor – bei Hochtemperaturanwendungen über 400 °C, in kryogenen Systemen unter -50 °C oder bei aggressiven Medien wie Schwefelsäure oder chloridhaltigen Prozessflüssigkeiten.

• Erhöhte Sicherheitsreserve: Die geschlossene Faserstruktur des Schmiedegrades verhindert das Auftreten von Mikrorissen unter zyklischer Belastung. In einer praxisnahen Prüfung mit 100.000 Lastwechseln bei 80 % der Streckgrenze versagten Gussflansche nach durchschnittlich 12.000 Zyklen, während Schmiedeflansche die gesamte Prüfdauer ohne Anriss bestanden.
• Dauerhafte Dichtfunktion: Die fein bearbeitete Dichtfläche von 0,8 µm Rauheit ermöglicht den Einsatz metallischer Dichtungen (z. B. Spiral- oder Profildichtungen) ohne zusätzliche Weichstoffeinlagen. Dies reduziert die Gefahr von Leckagen bei Temperaturwechselfahrten um 60 % und senkt die Wartungskosten für Dichtungswechsel erheblich.
• Gewichtsoptimierung: Durch die höhere Festigkeit können geschmiedete DN100-Flansche bei gleicher Druckstufe um 8 bis 12 % schlanker dimensioniert werden. In einer Pipeline mit 500 Flanschen ergibt sich so eine Gewichtseinsparung von rund 400 kg, was die Stützkonstruktion und die Montagekosten reduziert.
• Korrosionsbeständigkeit durch optimierte Mikrostruktur: Beim Schmieden bleibt die homogene Verteilung der Legierungselemente erhalten. Insbesondere bei Edelstählen 1.4404 vermeidet der Prozess die Ausscheidung von Chromcarbiden an Korngrenzen, die bei Gusslegierungen häufig auftritt und zu interkristalliner Korrosion führt. Langzeittests in chloridhaltiger Atmosphäre (pH 3, 60 °C) zeigten nach 1000 Stunden einen Masseverlust von weniger als 0,15 mm/a.
• Reduzierte Nacharbeit bei der Montage: Die präzise Einhaltung der Lochabstände und der Planparallelität erlaubt eine werkzeuglose Vormontage. Bei einer Baustelle mit 200 DN100-Flanschen spart Jianing Schmiede durch die Fertigung nach Maß durchschnittlich 15 Stunden Arbeitszeit für Anpass- und Ausrichtarbeiten – ein messbarer Kostenvorteil.
• Rückverfolgbarkeit und Dokumentation: Jedes Schmiedestück von Jianing Schmiede erhält eine individuelle Chargennummer, die mit Abnahmeprüfzeugnis 3.1 nach DIN EN 10204 hinterlegt ist. Die vollständige Dokumentation der Schmiedeparameter, Wärmebehandlung (Glühen, Normalisieren oder Vergüten) und der zerstörungsfreien Prüfung wird digital archiviert und dem Kunden auf Wunsch bereitgestellt.

Wirtschaftliche Betrachtung: TCO-Analyse für DN100-Flanschschmiedeteile

Die Total Cost of Ownership (TCO) eines Flansches setzt sich aus Anschaffungspreis, Einbaukosten, Wartungsaufwand und Ausfallrisiko zusammen. Eine Studie für eine europäische Raffinerie ergab, dass geschmiedete DN100-Flansche in der Anschaffung etwa 18 % teurer sind als vergleichbare Gussflansche. Innerhalb von drei Jahren gleicht sich dieser Unterschied jedoch durch geringere Stillstandskosten und reduzierte Dichtungswechsel aus: Die mittlere Lebensdauer eines geschmiedeten Flansches in einer Mediumtemperatur von 250 °C liegt bei 12 Jahren, während Gussflansche nach durchschnittlich 7 Jahren aufgrund von Schweißnahtrissen oder Dichtflächenkorrosion ausgetauscht werden müssen. Berücksichtigt man die Kosten für einen ungeplanten Anlagenstillstand (ca. 8.000 Euro pro Stunde in der Chemieindustrie), ergibt sich über einen Zehnjahreszeitraum ein Kostenvorteil von über 35 % für die Schmiedevariante. Jianing Schmiede unterstützt Kunden bei der betriebswirtschaftlichen Bewertung durch detaillierte Kosten-Nutzen-Analysen, die auf realen Anwendungsdaten aus über 300 installierten Projekten basieren.

Anwendungsbeispiele: DN100-Flanschschmiedeteile in der Praxis

Die Kombination aus Eigenschaften und Vorteilen rechtfertigt den Einsatz von DN100-Schmiedeflanschen in unterschiedlichsten Industriezweigen. Drei repräsentative Fallstudien aus dem Lieferportfolio von Jianing Schmiede verdeutlichen die technische Leistungsfähigkeit:

Fallstudie 1 – Wasserstoff-Pipeline für eine Power-to-Gas-Anlage: In einer Anlage zur Einspeisung von grünem Wasserstoff in das Erdgasnetz müssen die Flansche bei Drücken bis 60 bar und Temperaturen von -40 °C betriebssicher arbeiten. Die gewählten DN100-Flansche aus Edelstahl 1.4404 (Schmiedegrad F304L) wurden nach der neuen Norm ISO 21779 gefertigt und mit einem speziellen Kalteinlaufverfahren für Tieftemperaturbeständigkeit wärmebehandelt. Nach zwei Betriebsjahren zeigte die Ultraschallprüfung keine Degradation der Dichtflächen – die Leckraten blieben stabil unter 10⁻⁵ mbar·l/s. Der Betreiber bestätigte eine Reduzierung der Wartungsintervalle von jährlich auf alle drei Jahre.

Fallstudie 2 – Dampfleitung in einer Papierfabrik: Eine Zellstofffabrik in Skandinavien ersetzte sämtliche Gussflansche in ihrer 40 bar-Dampfleitung durch geschmiedete DN100-Varianten aus legiertem Baustahl 1.7225 (42CrMo4). Die Umstellung erfolgte während einer geplanten Stillstandsphase und dauerte vier Tage. Nach der Inbetriebnahme trat kein einziger Schraubenspannungsverlust auf; die vorher üblichen Dampfschwaden durch Leckagen verschwanden vollständig. Die Amortisation der Mehrkosten erfolgte innerhalb von 14 Monaten allein durch eingesparte Energieverluste.

Fallstudie 3 – Offene Meerwasser-Kühlwassersysteme: In einer Entsalzungsanlage im Nahen Osten müssen DN100-Flansche sowohl dem Salzgehalt von 5 % als auch der ständigen Benetzung durch Sauerstoff standhalten. Jianing Schmiede lieferte Flansche aus Duplex-Stahl 1.4462 mit einer speziellen, elektrochemisch polierten Dichtfläche. Nach 18 Monaten unter Volllast zeigten nur zwei von 160 Flanschen geringfügige Anzeichen von Lochfraß – eine Fehlerrate von 1,25 %, die deutlich unter der branchenüblichen Rate von 7 % für gegossene Duplex-Flansche liegt. Der Kunde setzt seitdem ausschließlich auf geschmiedete Komponenten für alle neuen Anlagenabschnitte.

Technische Auswahlhilfe: Kriterien für die Spezifikation von DN100-Flanschschmiedeteilen

Für Ingenieure, die DN100-Schmiedeflansche spezifizieren müssen, empfiehlt es sich, folgende Parameter anhand der konkreten Betriebsbedingungen festzulegen:

• Druckstufe (PN/Class) und Prüfdruck gemäß anwendbarem Code (AD 2000, ASME VIII, EN 13445)
• Werkstoffauswahl nach Korrosionsmedium, Temperatur und Anforderung an die Schweißeignung (CEV-Wert, Kohlenstoffäquivalent)
• Oberflächengüte der Dichtfläche (0,8 µm Ra für Metall-, 1,6 µm Ra für Weichstoffdichtungen)
• Schraubenlochdurchmesser und -anzahl (4 oder 8 Löcher gemäß Norm; bei assoziativen Systemen auch abweichende Bohrbilder möglich)
• Zerstörungsfreie Prüfung (Ultraschall nach DIN EN 10228-3, Magnetpulver nach DIN EN 10228-1, Farbeindringprüfung nach DIN EN 10228-2)
• Dokumentationsumfang (Abnahmeprüfzeugnis 3.1 oder 3.2, Rückverfolgbarkeit über Chargennummer, Härteprotokoll)
• Zusätzliche Beschichtungen (Feuerverzinkung nach DIN EN 1461, thermische Spritzschichten, chemisch Nickel)

Jianing Schmiede bietet auf Anfrage eine rechnergestützte Auslegung an: Auf Basis der Betriebsdaten (Druck, Temperatur, Medium, Lastkollektiv) wird das optimale Schmiededesign inklusive Sicherheitsfaktor nach FKM-Richtlinie berechnet. Die Ergebnisse werden in einem technischen Datenblatt zusammengefasst, das als verbindliche Spezifikation für die Fertigung dient. Damit reduzieren Kunden das Risiko von Fehlspezifikationen und erhalten ein Produkt, das genau auf ihre Anlage zugeschnitten ist.

Fazit: Warum DN100-Flanschschmiedeteile die zukunftssichere Wahl sind

Die Analyse der technischen Eigenschaften, der nachgewiesenen Vorteile und der realen Anwendungsbeispiele zeigt: DN100-Flanschschmiedeteile bieten eine Kombination aus mechanischer Robustheit, Langzeitbeständigkeit und Wirtschaftlichkeit, die von anderen Fertigungsverfahren nicht erreicht wird. In einer Zeit steigender Anforderungen an die Betriebssicherheit, höherer Umweltauflagen und wachsender Kosten für ungeplante Stillstände ist die Investition in geschmiedete Flansche kein Luxus, sondern eine betriebswirtschaftliche Notwendigkeit. Die enge Verzahnung von Werkstoffauswahl, optimiertem Schmiedeprozess und rigoroser Qualitätskontrolle – wie sie Jianing Schmiede praktiziert – führt zu Produkten, die nicht nur die Normprüfung bestehen, sondern auch im Langzeiteinsatz überdurchschnittlich performen. Für Unternehmen, die ihre Energie-, Chemie- oder Wasserstoffinfrastruktur zukunftssicher aufstellen möchten, sind geschmiedete DN100-Flansche deshalb die empfohlene Standardlösung. Bei der Auswahl des richtigen Lieferanten sollten sowohl die technische Kompetenz als auch die Liefertreue eine zentrale Rolle spielen – zwei Faktoren, die Jianing Schmiede durch ein eigenes Qualitätsmanagementsystem nach ISO 9001:2015 und eine Lieferzeitquote von über 97 % in den letzten fünf Jahren unter Beweis gestellt hat. Für eine individuelle Beratung zu Ihren spezifischen Anforderungen und Druckstufen stehen die Fachingenieure von Jianing Schmiede gerne zur Verfügung (咨询热线：176 9623 6479). Investieren Sie in die Sicherheit und Effizienz Ihrer Anlagen – mit DN100-Flanschschmiedeteilen, die nach Industriestandard gefertigt werden und auf jahrzehntelanger Erfahrung basieren.
